功率分析儀

深圳市科瑞杰科技有限公司--電能經過轉換，可以成為電熱器或者電爐的熱量、發動機的動能、熒光燈的光能等各種能量。衡量這種能量大小的物理學概念就是功率。測量用電設備電功率的測量儀叫作功率分析儀。

功率分析儀，可以將無法感知的電功率信號轉換成肉眼可觀測的數值(電功率值)形式，得知該電功率值的增減，由此可以掌握電器的性能以及節能情況。

在對消耗電能的產品進行開發和評價的時候，功率分析儀是不可或缺的測量儀器。

帶寬的定義

一個信號可以分解為一系列不同頻率正余弦函數的加權和。那些加權非零部分對應的三角函數的頻率寬度就是帶寬(Bandwidth)。

功率分析儀的帶寬是指功率分析儀的電壓或電流通道可以傳輸?shù)男盘柕纳舷揞l率與下限頻率之差。然而大多數功率分析儀的帶寬下限頻率非常低或可直接測量直流參數。因此，通常功率分析儀帶寬等同于其上限頻率。

功率分析儀帶寬相關指標

采樣頻率

功率分析儀的諧波分析，波形分析，電壓波動和閃變測量等大部分分析功能，都是通過數字采樣技術，將連續變化的模擬量轉變?yōu)闀r(shí)域離散，幅值量化的離散時間數字信號。

香農采樣定理指出，為了不失真地恢復被測信號，采樣頻率應該大于等于模擬信號頻譜中最高頻率的2倍。反之，就會產生頻譜混疊而無法完全重建被測信號。

因此，功率分析儀的實際帶寬等于最高采樣頻率除以2，也就是奈奎斯特頻率。

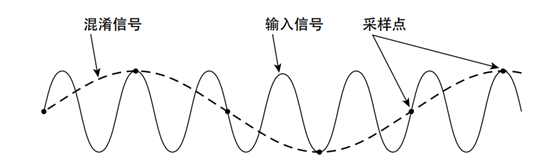

圖 1：混疊示例橫河WT5000采用18bit ADC，擁有高達10MS/s的采樣頻率。

頻率濾波器LPF

為了防止混疊，解決方案是：1.直接提升采樣頻率，然而受器件物理性質限制，無法無限提升，就有了第二種方案。2.對輸入信號進行帶寬限制，即將所有輸入信號分量限制在采樣頻率的一半以下。模擬低通濾波器也稱為抗混疊濾波器，可用來實現帶寬限制。在對帶寬進行限制時，抗混疊濾波器通過快速滾降提供足夠的阻帶衰減，以降低大幅高于奈奎斯特頻率的信號幅度。

圖 2：采樣電路簡易示例

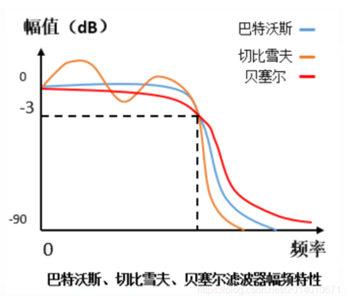

示波器那樣，硬生生地衰減高于截止頻率的信號。所以根據應用場景的不同，按抗混疊濾波器常見的三種濾波器頻率響應特性來選擇適當?shù)臑V波器。

巴特沃斯濾波器具有最平坦的幅度響應。這意味著，該濾波器在通帶頻率范圍內提供最平坦的增益響應，并在過渡區具有適度的滾降。

貝塞爾濾波器提供統一的時間延遲，以實現恒定的群延遲。這意味著，該濾波器具有隨頻率變化的線性相位響應和優異的脈沖輸入瞬態響應。這種優異的相位響應是以通帶的平坦度和通帶以外的初始滾降衰減較慢為代價的。

切比雪夫?yàn)V波器設計成在過渡區呈現出更陡峭的滾降，但在通帶中具有更多的紋波。

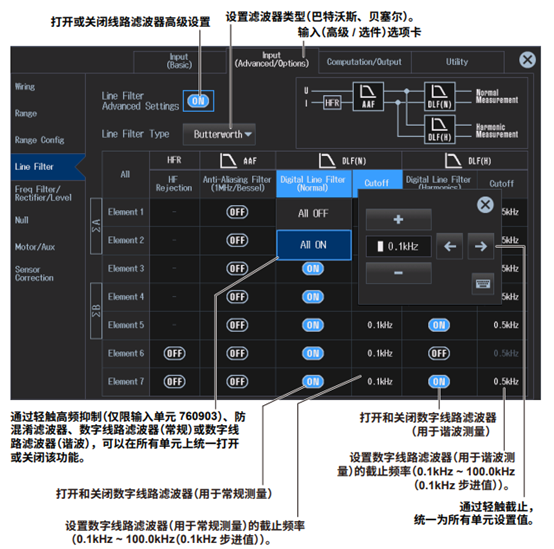

橫河WT5000功率分析儀提供的濾波器的截止頻率為0.1kHz~100.0kHz(0.1kHz步進值)，而濾波器類型支持設置為巴特沃斯或貝塞爾。還支持固定為1MHz貝塞爾濾波器的AAF。

綜上，橫河高精度功率分析儀可以對電力電子設備的功耗、損耗和效率等進行評價,尤其適用于節能設計中的測試環節。在可再生能源、電動汽車和高能效技術得到了更廣泛的應用的今天，橫河高精度功率分析儀既可以保證測試效率、性能和安全，又能確保測試的可靠性，為工程師們提供通用的測量平臺，迎接未來挑戰。
