在以太網接口設計中，工程師常常面臨一個選擇：是用集成式RJ45（內置網絡變壓器），還是用分離式方案（RJ45連接器+獨立網絡變壓器）？市場上兩種方案各有擁躉，這背后，是集成式方案在可靠性、設計效率、供應鏈簡化等維度不可替代的優勢。

一、集成式RJ45是什么？

集成式RJ45，又稱帶網絡變壓器的RJ45連接器或?yàn)V波連接器，將RJ45連接器與網絡變壓器（磁性器件）封裝在一起的一體化組件。它內部集成了信號變壓器、共模電感等磁性元件，對外只有8個信號引腳和2-4個變壓器中心抽頭引腳，是“連接器+磁性器件”二合一的解決方案。

二、集成式RJ45的五大核心優勢

優勢一：設計門檻大幅降低

對于研發工程師而言，集成式RJ45的最大價值是“拿來即用”。分離式方案需要工程師自行選型匹配網絡變壓器與RJ45連接器，考慮阻抗匹配、引腳定義、PCB布局等復雜因素。一個參數選錯，可能導致信號完整性劣化、眼圖閉合、誤碼率飆升。

集成式RJ45將這些技術難題封裝在內部，工程師只需關注PCB焊盤設計，無需操心變壓器與連接器的匹配問題。我們?yōu)槊恳豢罴墒絉J45提供完整的規格書和參考PCB封裝，即使是初次設計以太網接口的工程師，也能在最短時間內完成可靠設計。

優勢二：PCB面積節省30%以上

在空間受限的產品中，PCB面積是稀缺資源。分離式方案中，RJ45連接器和網絡變壓器需分別布局，兩者之間還需預留走線空間，整體占用面積較大。集成式RJ45將兩者合二為一，單器件布局，節省的PCB面積可達到30%以上。

對于工業手持設備、小型化PLC、緊湊型網關等產品，這30%的面積節省意味著可以放入更多功能模塊，或在更小的外殼內實現同等性能。

優勢三：BOM管理簡化，采購效率提升

分離式方案意味著B(niǎo)OM清單中至少有兩個物料：RJ45連接器、網絡變壓器，有時還需單獨采購共模電感。集成式RJ45將一個功能模塊打包為一個物料，BOM行數減少，采購、倉儲、物料管理成本同步降低。

對于批量生產的產品，物料種類越少，供應鏈風險越低。沃虎電子集成式RJ45的交付周期穩定，常規型號備有安全庫存，客戶無需同時協調兩家供應商的交期，采購效率顯著提升。

優勢四：信號完整性更有保障

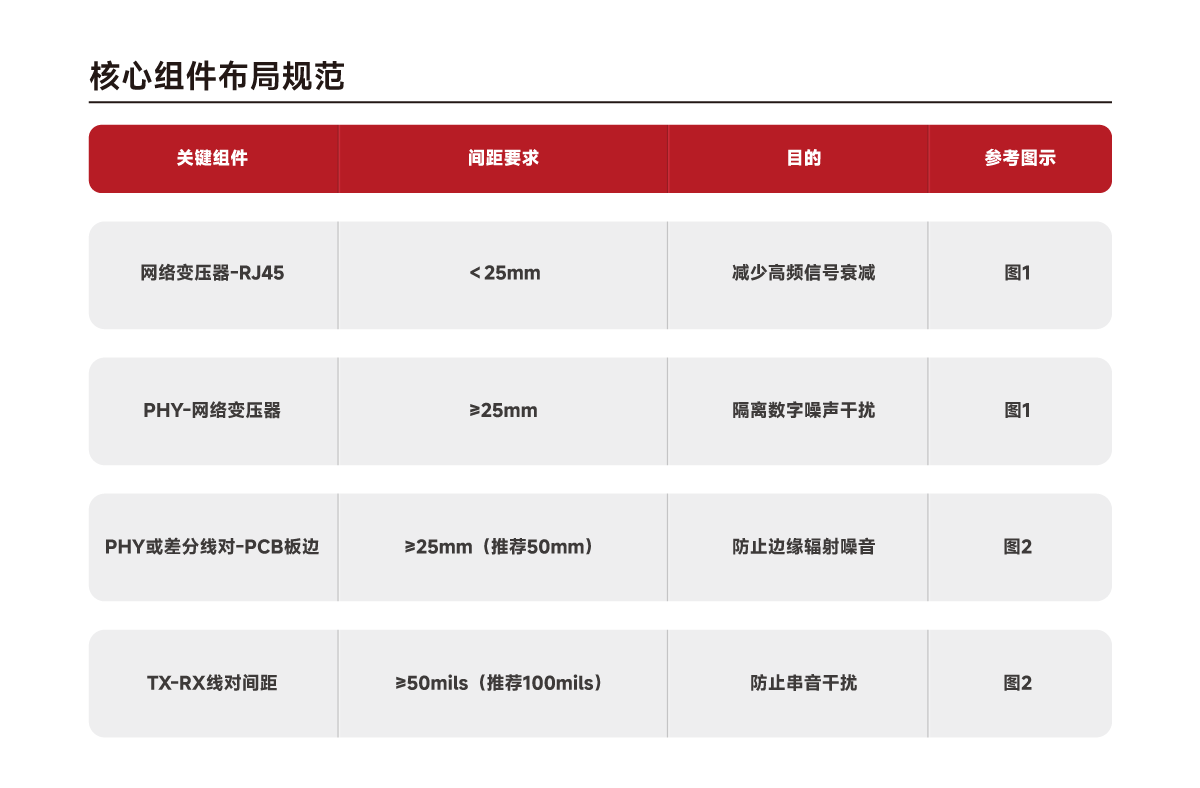

高速信號傳輸中，RJ45與網絡變壓器之間的PCB走線是信號完整性的薄弱環節。走線過長、阻抗不匹配、過孔設計不當，都可能引入反射和損耗。集成式RJ45將變壓器直接集成在連接器內部，信號從端子到磁性器件的路徑最短化，減少PCB走線帶來的不確定性。

我們的集成式RJ45產品在出廠前經過完整的信號完整性測試，包括回波損耗、插入損耗、共模抑制比等關鍵指標，確保在千兆速率下穩定工作。對工程師而言，這意味著“設計即所得”，無需反復調試PCB走線。

優勢五：維修與更換更便捷

在售后維護場景中，分離式方案的網絡變壓器損壞時，需要拆焊獨立器件，操作難度大，且容易損傷PCB焊盤。集成式RJ45作為單一組件，可通過波峰焊或手工烙鐵整體更換，維修時間縮短50%以上。

對于需要現場維護的工業設備、戶外監控等產品，這一優勢直接轉化為更低的售后成本和更快的故障恢復時間。

三、集成式RJ45適用哪些場景？

集成式RJ45并非萬能，但在以下場景中優勢尤為突出：

四、集成式RJ45的產品特點

集成式RJ45產品線覆蓋百兆、千兆、PoE等完整系列，核心特點包括：

屏蔽效能保障：全包圍金屬屏蔽殼設計，屏蔽效能達30dB以上，有效抑制電磁干擾。

插拔壽命可靠：端子采用高性能銅合金基材，鍍金厚度達15μ英寸以上，插拔500次后接觸電阻仍低于30mΩ。

工業級寬溫：-40℃至85℃工作溫度范圍，滿足戶外和工業環境要求。

PoE供電支持：集成式PoE RJ45內置高飽和電流變壓器，支持IEEE802.3at/af標準，滿載溫升控制在25℃以內。

全流程追溯：每一批次產品均有唯一追溯碼，可查詢磁性器件批次、組裝產線、檢測數據等關鍵信息。

型號推薦：

深耕電子元器件領域多年，我們?cè)诩墒絉J45的設計、制造、測試環節積累了豐富的工程經驗。無論您選擇集成式還是分離式，都能提供完整的方案支持。
