說起電表，大家第一時間想到的，多半是家里那臺體型偏大、掛在墻上的用電表。但留意過充電樁的朋友會發現，充電樁里的電表，個頭小巧、造型別致，和家用電表截然不同。

同樣是計量電能，充電樁電表到底長啥樣？國內主流充電樁電表有哪些款式，海外市場的電表又有什么不一樣？今天就一次性盤點清楚，帶你看懂充電樁電表的門道！

Part 01 國內直流充電樁電表

1.1多年以前的快充樁電表

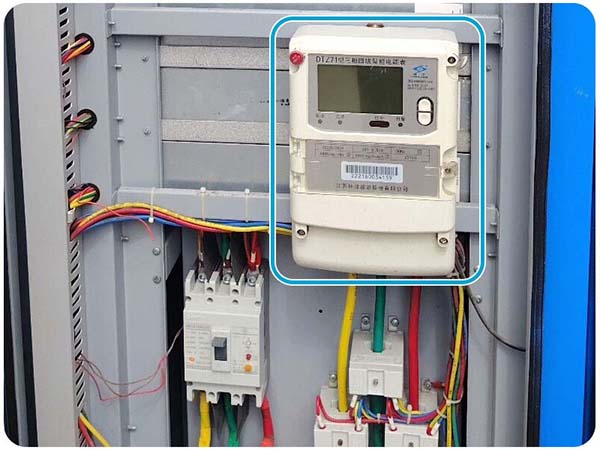

如果你從事二手充電樁生意，你或許會發現，當年的直流快充樁，里面的電表，居然有這種體型碩大的三相交流電能表。

樁內安裝這種三相電能表計量電費，包含交流轉直流的損耗。按電表上計量的100度電，充進電車能有95度就不錯了——近5%的損耗被充電樁內部消化，卻仍按100度向用戶收費。這種不公平的計量方式，使得三相交流電表在如今運營的快充樁上早已絕跡。

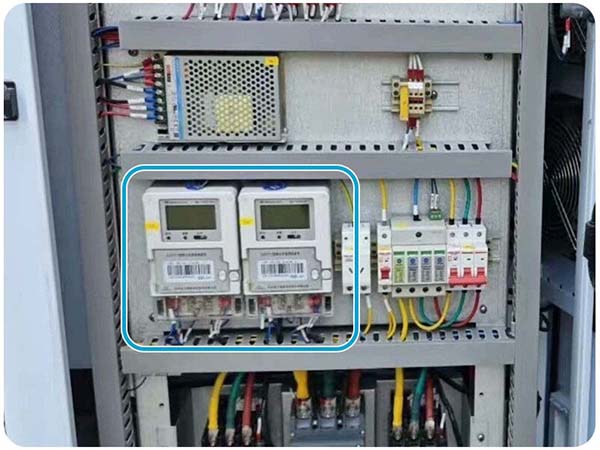

直流快充樁用交流表顯然是不合適的，也是比較少見的，除了那些“古董”級快充樁。當年較多的充電樁用的會是與家用單相表非常類似的直流電能表。

早期電能表廠家為了快速切入直流計量市場，直接沿用了成熟的交流表外殼設計，僅對內部計量芯片、接線端子做了少量適配性改動，就能實現直流電能計量。這種“舊瓶裝新酒”的做法雖然解決了有無問題，但在安裝便捷性和空間利用率上仍有很大提升空間。

1.2現今快充樁主流電表

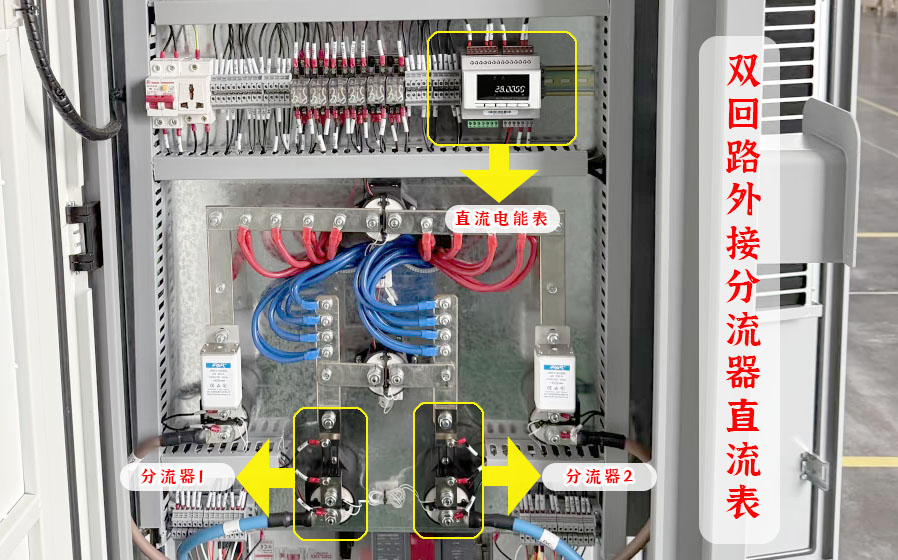

隨后市場出現的是體積更小巧的導軌式直流電能表，是壁掛式的“升級替代款”，也是2020-2025年直流充電樁的主流選擇。它最大的亮點是雙回路設計——外接2個分流器（通常為75mV輸出規格），就能同時實現雙槍充電樁的獨立電能計量，無需額外增加電表，完美適配雙槍快充補能等場景。

相比壁掛式，導軌式遵循DIN標準導軌安裝（常見35mm導軌），體積縮小了近40%，能直接嵌入充電樁的電氣控制柜內，節省大量安裝空間。憑借“小巧+實用”的優勢，快速取代了壁掛式的市場地位。

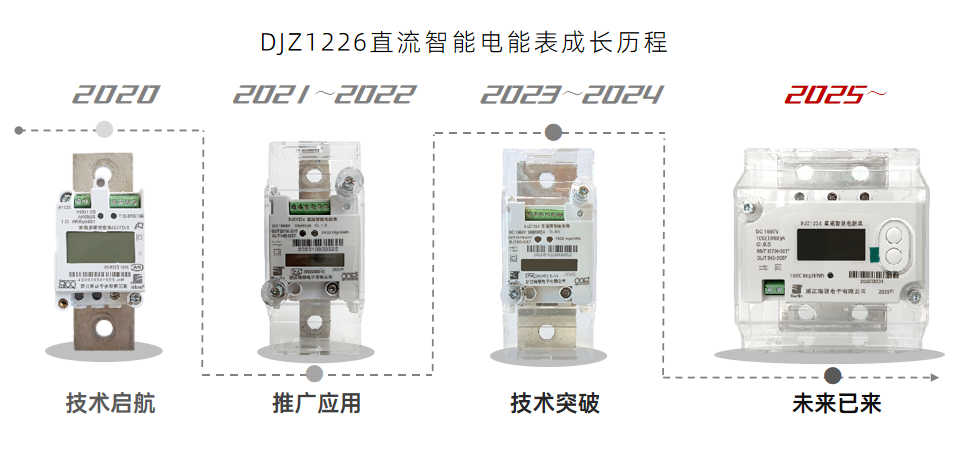

殊不知，早在2020年，瑞銀電子就悄無聲息地研發出分流器一體化直流電能表。發展到如今，這已成為直流充電樁的核心計量設備，也是技術最成熟、口碑最好的一類。

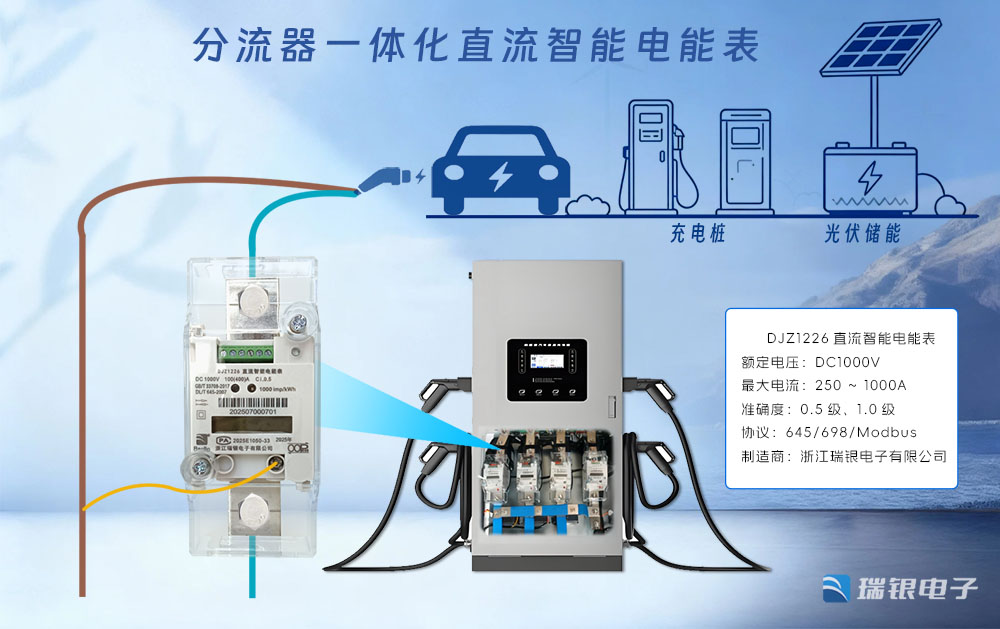

它顛覆了傳統“電表+外置分流器”的分體設計，將分流器（電流采樣元件）與電能表本體集成一體，還能實現整體封印——從根源上避免了分體式中分流器與電表匹配誤差、接線松動、人為篡改等問題，完全符合《電能計量裝置技術管理規程》的防篡改要求。據行業測試數據，一體式設計可減少80%的外接故障點，年故障率可控制在0.5‰以下。

Part 02 國內交流樁電能表

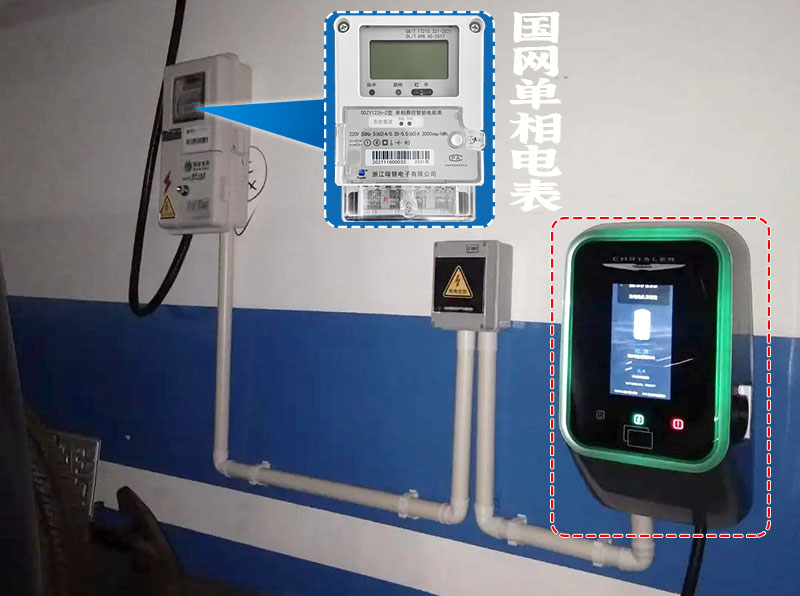

交流充電樁分兩部分講。如果是自家安裝的交流慢充樁，幾百元到幾千元不等，這種充電樁類似大號插線板，樁內是沒有也不需要加裝電能表的，可由國家電網等電力公司加裝家用的那種電能表。

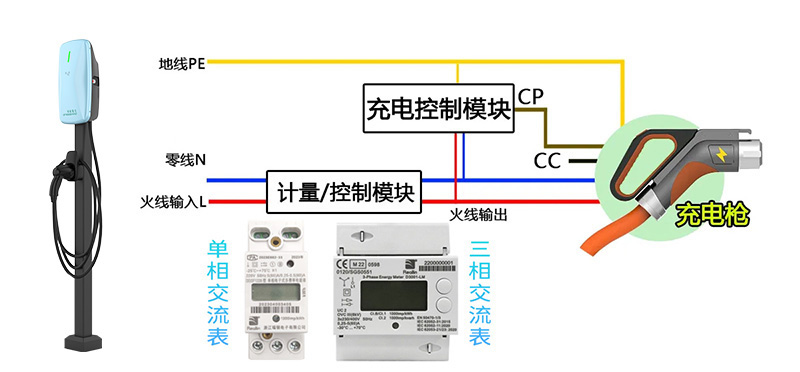

如果是對外運營的交流充電樁，那充電樁內就需要單獨安裝電表。這種電表往往體積小巧，并且采用導軌式安裝。它的特點是：

體型小巧：采用DIN35mm標準導軌安裝，結構緊湊，適合集成于充電樁內部控制箱中

精度可靠：通常為0.5級或1級精度，滿足商業計費要求

通信能力強：標配RS485接口，支持Modbus-RTU、DL/T645等協議

商業運營的交流充電樁在小區停車場、商場地下車庫等場景中很常見，通常采用交流三相電能表，可測量較高功率（60A到100A或更高），能夠同時為多輛電動汽車充電。

Part 03 海外直流充電樁電表

不同國家和地區對充電樁的標準不同，這就導致國外的充電樁與國內的有區別，表現在充電樁電表上，也同樣有很多不同。

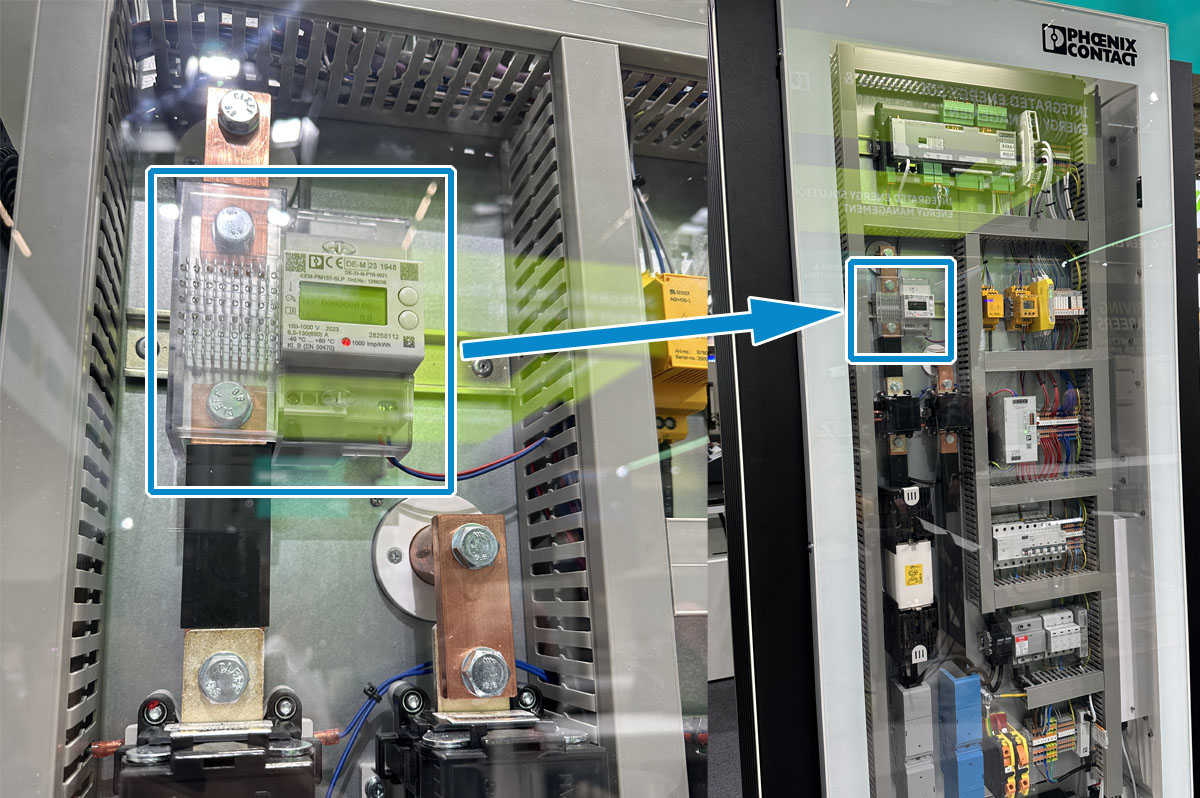

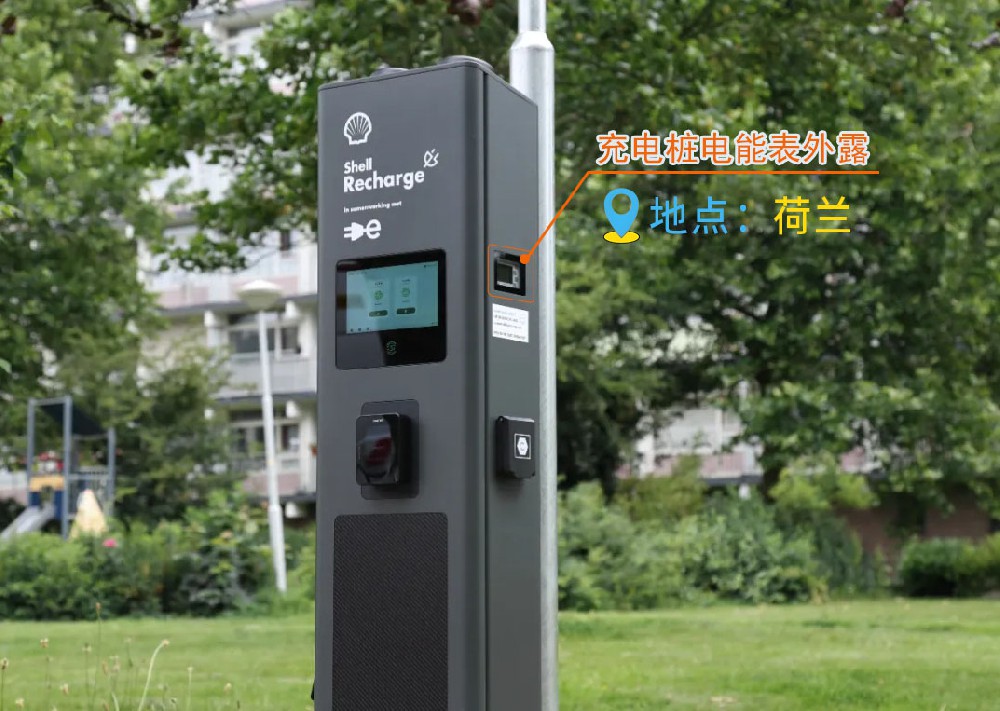

在歐洲市場，特別是德國等國家，充電樁的電能表外露設計已成為一項顯著特征。從技術層面看，電能表外露也反映了歐洲對計量設備獨立性的重視。

雖然MID指令條文沒有直接寫明“電能表必須外露”的字樣，但其對計量透明性和防止篡改的要求，在實踐中自然演變?yōu)殡娔鼙硗饴痘蛱峁┆?dú)立顯示的行業慣例。

更為關鍵的是，MID認證（歐盟計量器具指令認證）是電能表進入歐洲市場的“技術護照”。MID認證對電能表的要求包括：

MID認證有效期通常為5年，技術文檔需保存至少10年，以備歐盟市場監管機構隨時抽查。

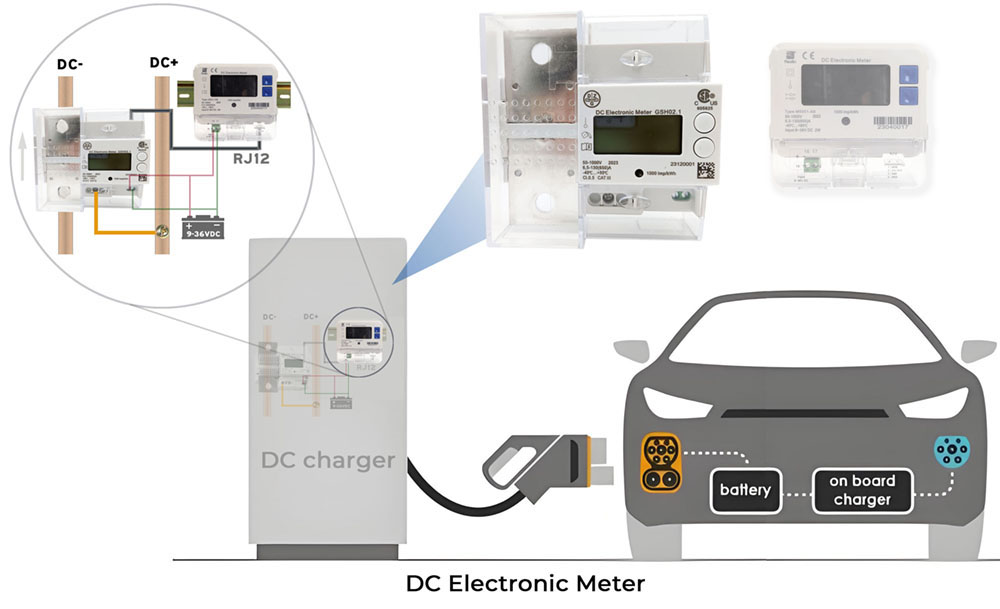

在300kW級超充樁場景，帶MID認證的直流電能表已成為出海標配，如J5021-FI型號，量程覆蓋50-1000V、3.6-600A，精度達到C級（相當于0.5級），遠超歐盟MID指令的誤差上限要求。

Part 04 海外交流樁電能表

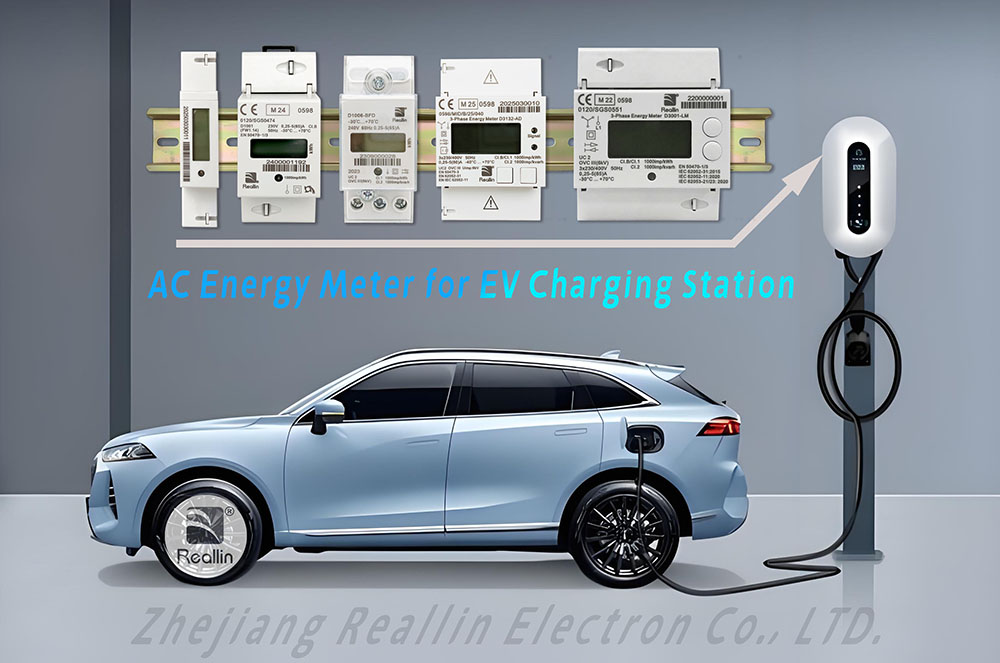

國外交流充電樁以高功率、強合規、接口統一、通信智能為核心特點，在歐盟適配MID交流電能表以及PTB等認證，在北美適配UL或CSA認證交流電表。

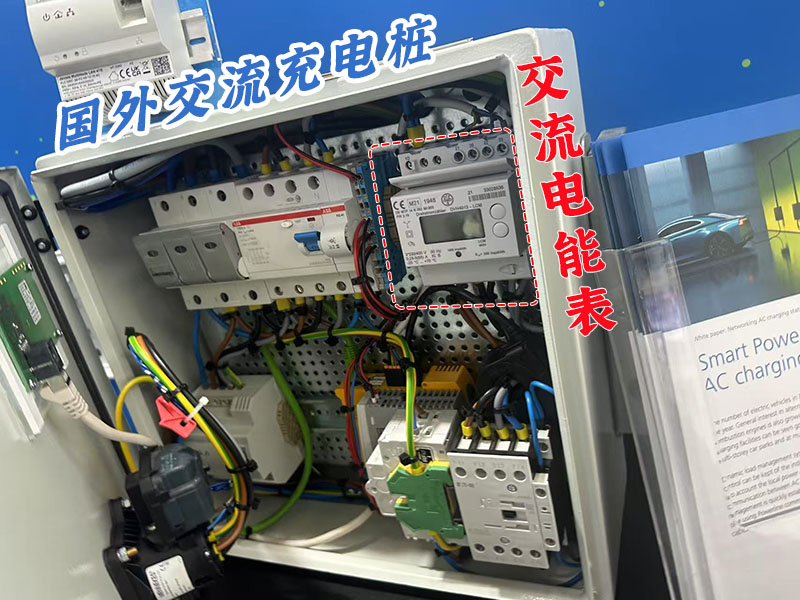

如上圖所示的充電樁的交流電能表，外形上與國內充電樁交流電能表，無明顯差異，主要體現在電氣參數、通訊協議，以及認證的不同。

認證差異小結：

Part 05 總 結

從早期的“壁掛式交流表改直流”，到如今成熟的一體式直流電能表，充電樁電表經歷了從“能用”到“好用”再到“合規出海”的跨越。無論國內還是海外市場，充電樁電表的發展都指向三個方向：體積更小、精度更高、認證更全。

對于充電樁運營商而言，選對電表，不僅是選對計量工具，更是選對合規路徑和運營效率。希望這份樁表盤點，能幫你在選購時少走彎路！
