隨著低空經濟與航空培訓產業的蓬勃發展，高端低空飛行駕校訓練機已成為飛行員培養的核心裝備。其電驅系統、能源管理與關鍵負載控制作為整機的“動力源與神經網”，需為電機伺服、航電設備、照明與輔助系統提供高效、穩定且極其可靠的電能轉換與分配。功率半導體器件（IGBT與MOSFET）的選型直接決定了系統的功率密度、轉換效率、環境適應性及飛行安全。本文針對訓練機對高可靠性、輕量化、強電磁兼容性及寬溫域工作的嚴苛要求，以場景化適配為核心，重構功率器件選型邏輯，提供一套可直接落地的優化方案。

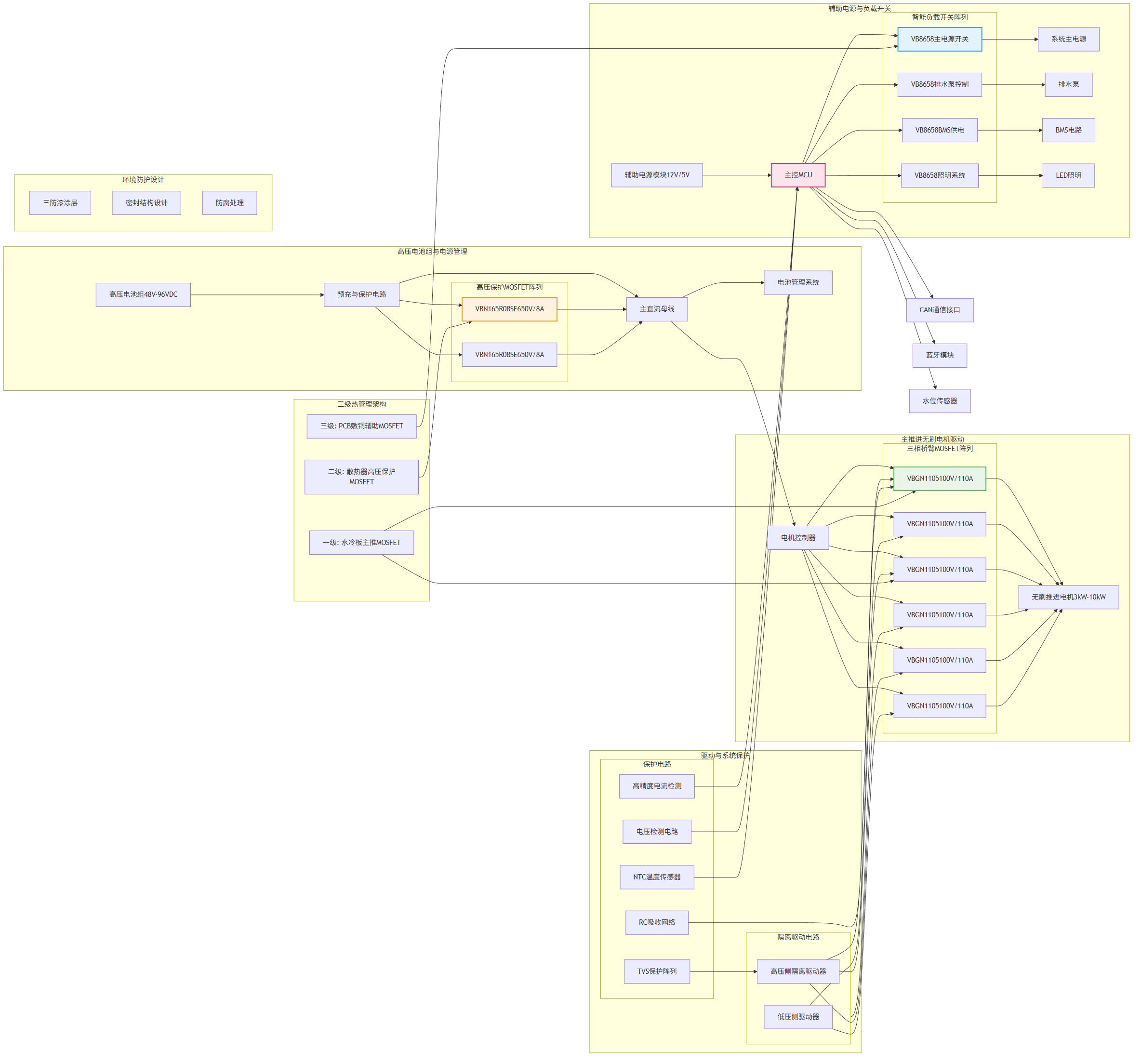

圖1: 高端低空飛行駕校訓練機方案與適用功率器件型號分析推薦VBM16I20與VBE15R10S與VBP165R76SFD與產品應用拓撲圖_01_total

一、核心選型原則與場景適配邏輯
選型核心原則
高壓高可靠： 針對270V高壓直流或三相交流系統，器件耐壓值需預留充足裕量，以應對空中復雜的電壓尖峰、浪涌及極端溫度循環。
高效與散熱平衡： 優先選擇低導通壓降（VCEsat）或低導通電阻（Rds(on)）的器件，最大限度降低損耗，并結合封裝優化熱管理以應對高空散熱條件。
封裝與重量考量： 在滿足功率與散熱前提下，優選功率密度高、重量輕的封裝（如TO252、TO251），助力整機輕量化設計。
航空級環境適應性： 器件需滿足寬溫度范圍（-55℃至+125℃以上）工作，并具備高抗振動、抗沖擊能力及優異的長期可靠性。
場景適配邏輯

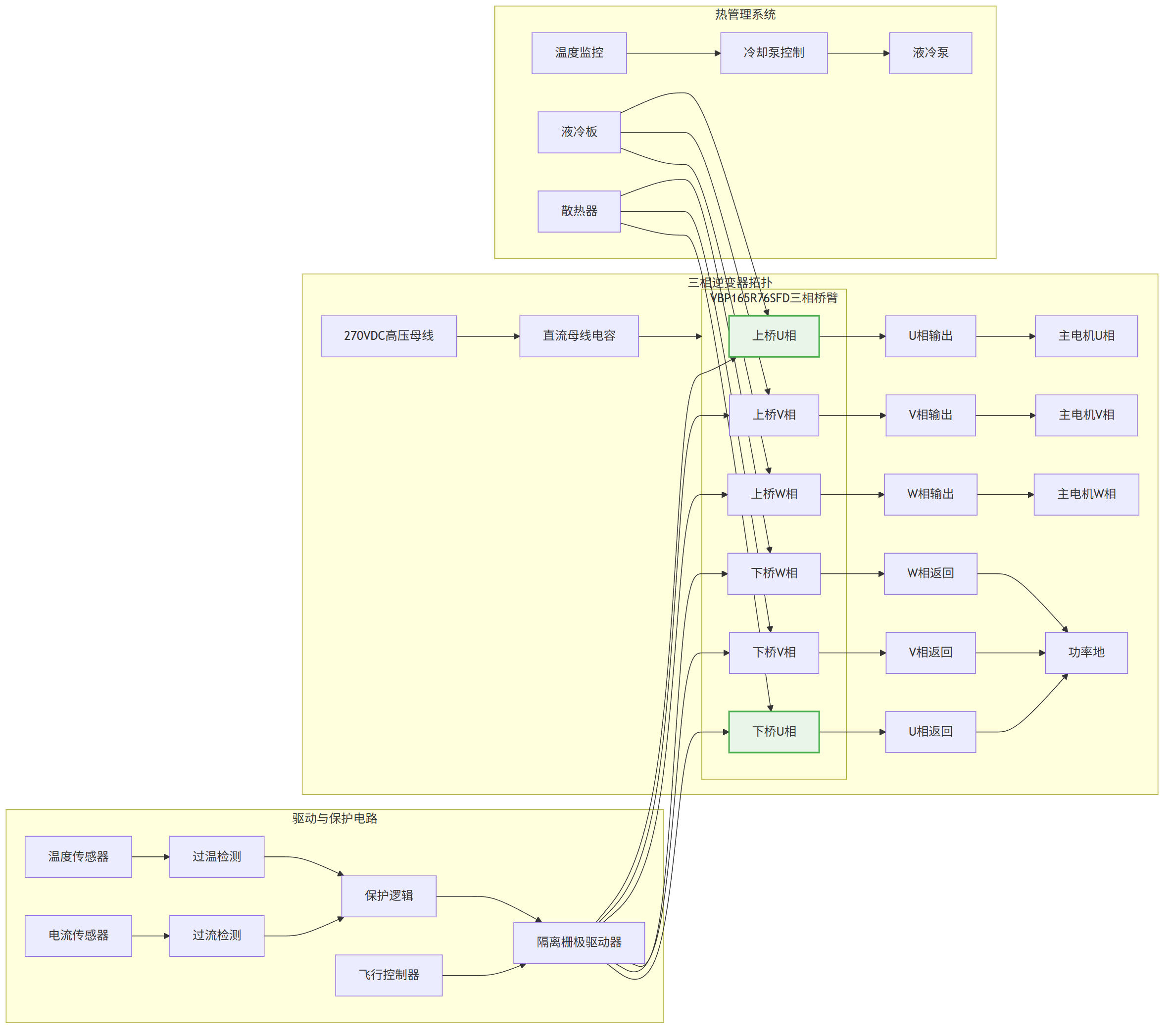

圖2: 高端低空飛行駕校訓練機方案與適用功率器件型號分析推薦VBM16I20與VBE15R10S與VBP165R76SFD與產品應用拓撲圖_02_drivetrain

按訓練機核心電氣系統類型，將功率器件分為三大應用場景：主電驅/伺服系統（動力核心）、高壓配電與轉換（能源樞紐）、關鍵航電與負載控制（安全關鍵），針對性匹配器件特性。
二、分場景功率半導體選型方案
場景1：主電驅/伺服系統（10-30kW級）—— 動力核心器件
推薦型號：VBP165R76SFD（N-MOSFET，650V，76A，TO247）
關鍵參數優勢： 采用SJ_Multi-EPI技術，在10V驅動下Rds(on)低至23mΩ，650V耐壓完美適配270V高壓直流母線或400V級三相交流驅動架構。76A連續電流能力滿足主驅電機逆變或大功率伺服驅動需求。
場景適配價值： TO247封裝提供卓越的散熱能力，配合低導通損耗，可顯著降低逆變模塊溫升，提升系統效率與功率密度。其高耐壓與低損耗特性是實現電驅系統高功率因數、高效率運行的關鍵，保障訓練機爬升、機動等工況下的動力響應與可靠性。
場景2：高壓配電與DC-DC轉換（1-5kW級）—— 能源樞紐器件
推薦型號：VBM16I20（IGBT+FRD，600/650V，20A，TO220）
關鍵參數優勢： 集成了快速恢復二極管（FRD）的600V/650V IGBT，VCEsat典型值僅1.7V（@15V驅動），具備20A電流能力。其IGBT結構在高壓中電流應用中兼顧低導通損耗與 robustness。
場景適配價值： 適用于訓練機上的高壓直流接觸器、固態功率控制器（SSPC）或中等功率的隔離DC-DC轉換器。TO220封裝便于安裝與散熱，集成FRD簡化了電路設計，特別適合具有感性負載的配電回路，提供高效可靠的開關與控制功能，確保能源分配安全。

圖3: 高端低空飛行駕校訓練機方案與適用功率器件型號分析推薦VBM16I20與VBE15R10S與VBP165R76SFD與產品應用拓撲圖_03_powerdist

場景3：關鍵航電與負載控制（輔助系統）—— 安全關鍵器件
推薦型號：VBE15R10S（N-MOSFET，500V，10A，TO252）
關鍵參數優勢： 500V耐壓，10V驅動下Rds(on)為380mΩ，10A連續電流。采用SJ_Multi-EPI技術，兼顧了耐壓與導通性能。TO252（DPAK）封裝體積小、重量輕。
場景適配價值： 適用于航電設備電源開關、照明系統（如著陸燈、航行燈）的PWM調光控制、燃油泵或環控系統風扇驅動等。其高耐壓可直接由高壓母線或經過簡單降壓后控制，簡化電源架構。小封裝利于在空間受限的航電艙內進行高密度布局，實現關鍵負載的智能管理與故障隔離。
三、系統級設計實施要點
驅動與電路設計
VBP165R76SFD： 必須搭配高性能隔離柵極驅動器，提供足夠驅動電流與負壓關斷能力，優化PCB布局以最小化功率回路寄生電感。
VBM16I20： 需配置合適的IGBT驅動芯片，關注開通/關斷速度與短路保護功能的匹配，柵極串聯電阻優化開關波形。
VBE15R10S： 可由專用驅動IC或經過電平轉換的MCU信號驅動，柵極需增加保護與抗干擾措施。
熱管理與降額設計
分級散熱策略： VBP165R76SFD需安裝在大型散熱器或冷板上；VBM16I20根據實際電流選擇適當散熱器；VBE15R10S在多數輔助應用中依靠PCB敷銅即可滿足要求。
航空級降額標準： 所有器件需遵循嚴格的航空降額規范，工作電壓、電流及結溫需留有顯著裕量（通常結溫不超過額定Tjmax的70%-80%），確保在極端環境下的可靠性。
EMC與可靠性保障
EMI抑制： 主電驅MOSFET漏極與源極間并聯吸收電容，IGBT集電極-發射極增加snubber電路。所有開關回路布局緊湊，減少輻射。
多重保護： 系統需集成過流、過溫、短路及欠壓保護。功率器件柵極采用TVS管進行ESD和浪涌防護，敏感航電負載回路可增設濾波器。

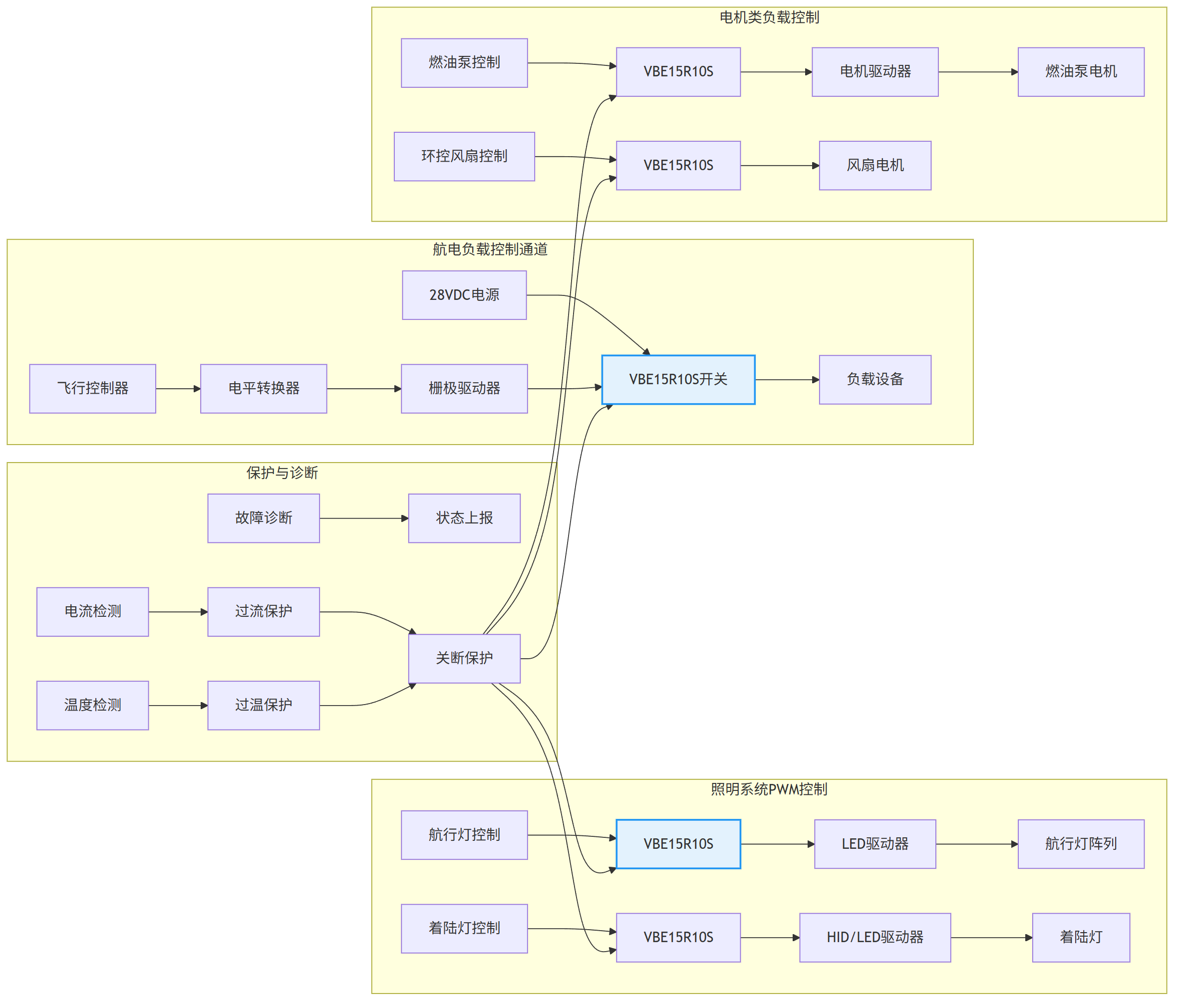

圖4: 高端低空飛行駕校訓練機方案與適用功率器件型號分析推薦VBM16I20與VBE15R10S與VBP165R76SFD與產品應用拓撲圖_04_avionics

四、方案核心價值與優化建議
本文提出的高端低空飛行訓練機功率半導體選型方案，基于場景化適配邏輯，實現了從核心動力到能源管理、從高壓配電到精密控制的全鏈路覆蓋，其核心價值主要體現在以下三個方面：
1. 高可靠性與安全性提升： 所選器件均具備高耐壓、寬溫域工作能力，配合航空級降額設計與多重保護，能有效應對空中復雜電磁環境與嚴苛氣候條件，為訓練機提供堪比商用航空級別的運行可靠性，直接保障飛行訓練安全。
2. 系統效率與輕量化優化： 通過在主電驅采用超低內阻MOSFET，在配電系統選用高效IGBT，顯著降低了動力與能源轉換鏈路的損耗，提升了航時潛力。同時，在輔助系統采用小型化封裝器件，有助于減輕機載設備重量，契合航空器對功率密度與重量的極致追求。
3. 維護性與全生命周期成本平衡： 方案選用成熟、可靠的工業化或車規級以上的器件平臺，供貨穩定，成本可控。其高可靠性減少了維護頻率與備件需求，從全生命周期看，實現了訓練機運營經濟性與卓越性能的平衡。
在高端低空飛行訓練機的電氣系統設計中，功率半導體器件的選型是實現高可靠、高效、輕量化的基石。本文提出的場景化選型方案，通過精準匹配飛行動力、能源管理與航電控制的不同需求，結合系統級的驅動、熱管理與防護設計，為訓練機研發提供了一套全面、可落地的技術參考。隨著電動垂直起降（eVTOL）等新技術在培訓領域的滲透，功率器件將向更高壓、更高頻、更高集成度方向發展。未來可進一步探索碳化硅（SiC）MOSFET等寬禁帶器件在高效電驅與超輕量化電源上的應用，為打造性能卓越、安全可靠且具備未來適應性的新一代飛行訓練機奠定堅實的硬件基礎。在低空經濟蓬勃啟航的時代，卓越的硬件設計是護航飛行訓練安全與效率的第一道堅實防線。
