隨著水上運動電動化浪潮的推進，電動沖浪板以其澎湃動力與靈活操控成為市場新寵。其電驅系統作為整車的能量核心與動力輸出單元，直接決定了加速性能、續航里程、響應速度及在惡劣環境下的可靠性。功率MOSFET作為電機控制與電源管理的關鍵開關器件，其選型質量直接影響系統效率、功率密度、熱管理及抗沖擊能力。本文針對電動沖浪板的高功率、高振動、高濕及散熱挑戰，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。
一、選型總體原則：環境適應與動力平衡設計
功率MOSFET的選型需在電氣性能、機械堅固性、熱管理及環境耐受性之間取得平衡，以匹配水上運動嚴苛的工作條件。

圖1: 電動沖浪板方案與適用功率器件型號分析推薦VB8658與VBP110MR12與VBN165R08SE與VBGN1105與產品應用拓撲圖_01_total

1. 電壓與電流裕量設計
依據系統高壓電池組電壓（常見48V-96V），選擇耐壓值留有 ≥60% 裕量的MOSFET，以應對水浪沖擊引起的電壓浪涌及電機反電動勢。電流規格需覆蓋持續巡航與峰值加速需求，建議持續工作電流不超過器件標稱值的50%。
2. 低損耗與高頻能力
低導通電阻（Rds(on)）對降低傳導損耗、提升續航至關重要。低柵極電荷（Qg）與低輸出電容（Coss）有助于實現高開關頻率，優化電機控制響應，同時降低開關損耗。
3. 封裝堅固性與散熱
優先選擇機械強度高、導熱路徑短的封裝（如TO-220、TO-247），以抵抗振動并利于安裝散熱器。需充分考慮密封艙體內的散熱條件，確保熱阻足夠低。
4. 高可靠性與環境密封
設備長期處于高濕、鹽霧環境，且面臨頻繁啟停沖擊。選型需注重器件的抗潮濕、抗腐蝕能力及寬工作結溫范圍，確保長期穩定運行。
二、分場景MOSFET選型策略
電動沖浪板主要電驅負載可分為兩類：主推進電機驅動、輔助電源與泵控。各類負載工作特性差異大，需針對性選型。

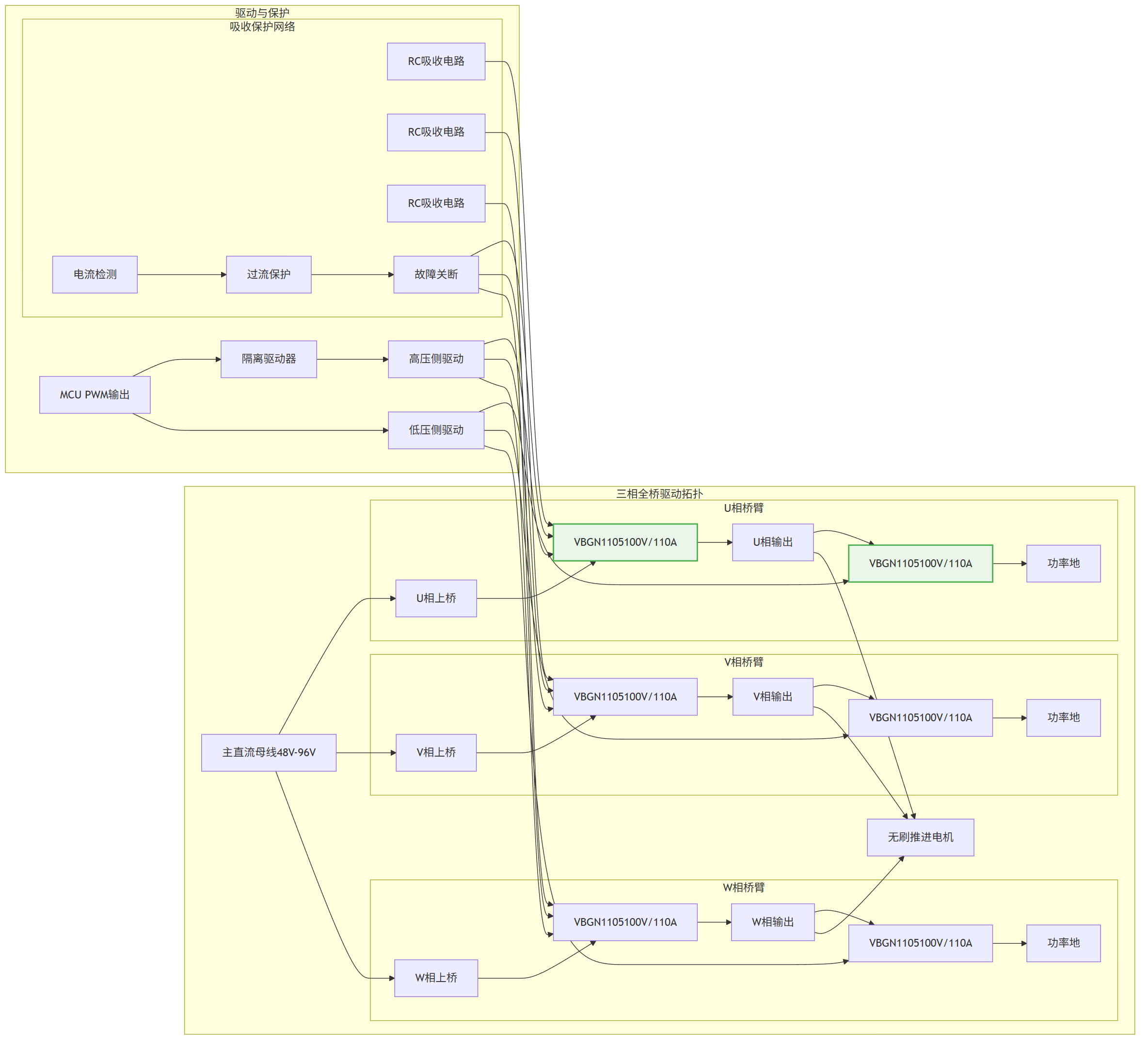

場景一：主推進無刷電機驅動（3kW–10kW）
主推電機是動力核心，要求驅動極高效率、極大峰值電流能力及優異的熱性能。
- 推薦型號：VBGN1105（N-MOS，100V，110A，TO-262）
- 參數優勢：
- 采用先進SGT工藝，Rds(on) 低至 4.95 mΩ（@10V），傳導損耗極低。
- 連續電流110A，足以應對電機加速與浪涌電流，峰值電流能力更強。
- 100V耐壓為48V/72V系統提供充足裕量，TO-262封裝便于安裝散熱器，機械穩固。
- 場景價值：
- 極低的導通損耗可顯著提升系統效率，延長單次充電續航時間。
- 強大的電流輸出能力保障了沖浪板的瞬間加速與攀浪動力，提升操控體驗。

圖2: 電動沖浪板方案與適用功率器件型號分析推薦VB8658與VBP110MR12與VBN165R08SE與VBGN1105與產品應用拓撲圖_02_motor

- 設計注意：
- 必須配合強制風冷或水冷散熱器使用，并涂抹高性能導熱硅脂。
- 驅動電路需采用大電流驅動IC，柵極走線短而粗，以降低寄生電感。

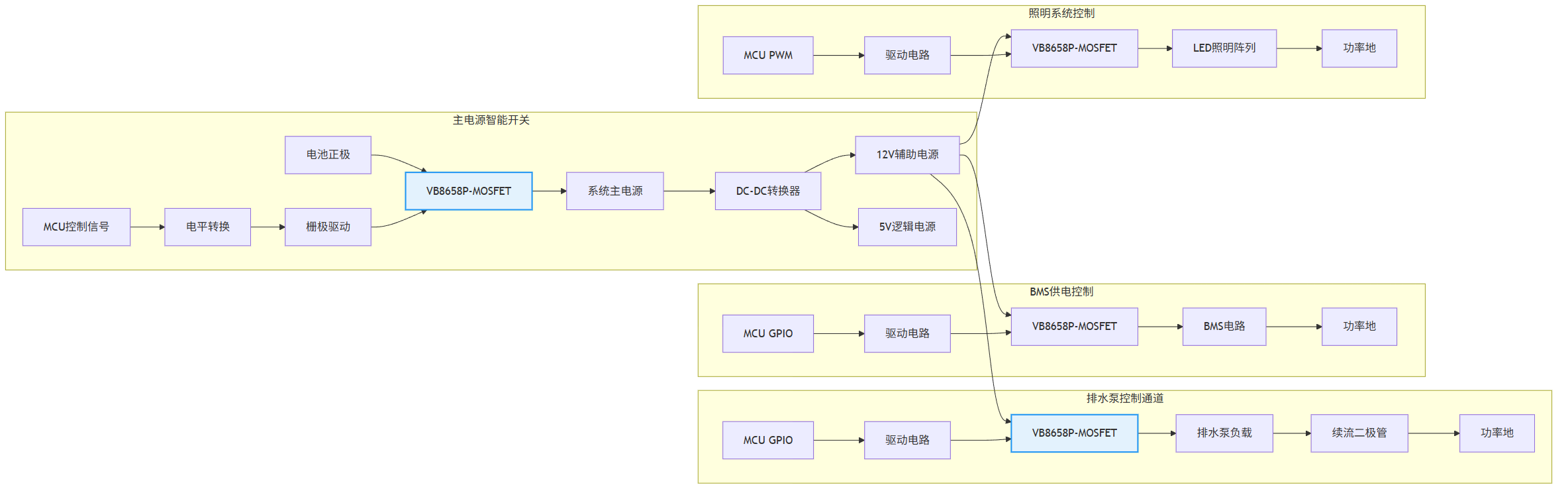

場景二：輔助電源與水泵控制（<500W）
輔助負載包括電池管理系統（BMS）、控制器供電、艙內排水泵等，要求高集成度、低靜態功耗及可靠開關。
- 推薦型號：VB8658（P-MOS，-60V，-3.5A，SOT23-6）
- 參數優勢：
- 耐壓-60V，適用于高側開關控制，提供良好電壓裕度。
- Rds(on) 僅75 mΩ（@10V），在小型封裝中實現了較低的導通壓降。
- SOT23-6封裝體積小巧，節省PCB空間，適合高密度布局。
- 場景價值：
- 可用于系統主電源路徑的智能開關，實現緊急斷電或低功耗待機。
- 適合控制排水泵等小功率感性負載，實現艙體自動排水功能。
- 設計注意：
- 作為高側P-MOS，需設計簡單的電平轉換或?qū)Ｓ抿?qū)動電路。
- 控制排水泵等負載時，漏極需并聯續流二極管以吸收反壓。

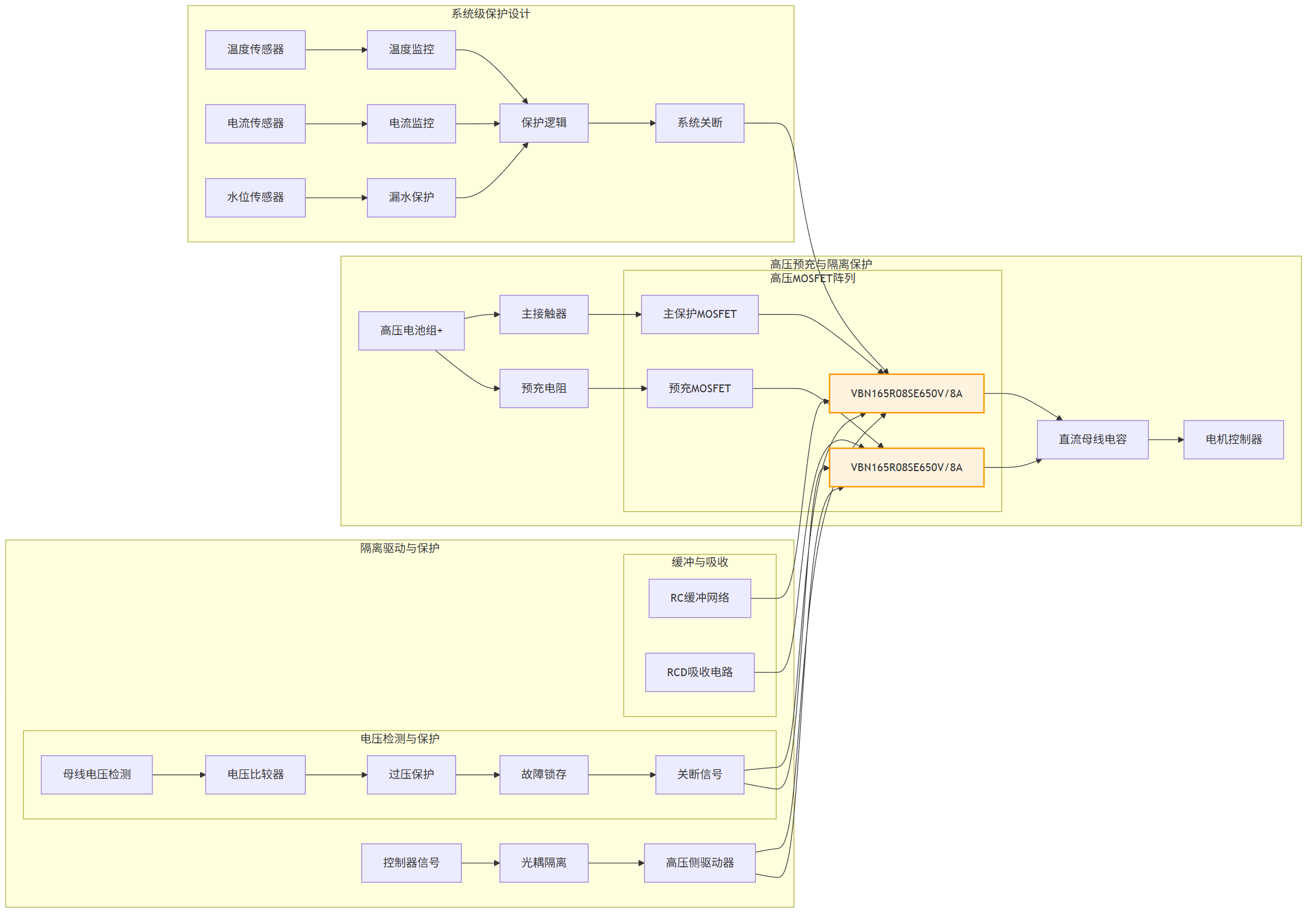

場景三：高壓電池預充與保護電路（系統電壓>72V）
用于電池組與控制器直流母線之間的預充、隔離及保護，需要高耐壓與適中電流能力。
- 推薦型號：VBN165R08SE（N-MOS，650V，8A，TO-262）
- 參數優勢：
- 采用SJ_Deep-Trench技術，耐壓高達650V，Rds(on)為460 mΩ（@10V）。
- 8A連續電流滿足預充及隔離回路需求，TO-262封裝散熱良好。
- 高耐壓為系統提供強大的過壓與浪涌保護屏障。
- 場景價值：
- 可作為主接觸器的替代或補充，實現無火花軟啟動（預充），保護電容與控制器。
- 在故障時可快速切斷高壓回路，提升系統安全性。
- 設計注意：
- 應用于高壓側，需嚴格保證爬電距離與電氣間隙。
- 驅動需采用隔離型驅動器或光耦，確保高低壓有效隔離。
三、系統設計關鍵實施要點
1. 驅動與布局優化
- 大功率MOSFET（如VBGN1105）：必須使用隔離型大電流柵極驅動IC，確保開關速度并防止上下管直通。功率回路布局需緊湊，采用多層板以降低寄生參數。

圖3: 電動沖浪板方案與適用功率器件型號分析推薦VB8658與VBP110MR12與VBN165R08SE與VBGN1105與產品應用拓撲圖_03_auxiliary

- 小信號MOSFET（如VB8658）：注意驅動電平匹配，柵極可串聯小電阻并就近放置下拉電阻，防止誤開通。
- 高壓MOSFET（如VBN165R08SE）：驅動信號必須通過隔離器件傳輸，并加強驅動回路抗干擾設計。
2. 熱管理與環境防護
- 分級散熱策略：
- 主推MOSFET（VBGN1105）必須安裝于水冷板或大型散熱器上，并確保良好接觸。
- 高壓保護MOSFET（VBN165R08SE）需根據實際通流情況配置適當散熱。
- 小功率MOSFET通過PCB敷銅自然散熱。
- 三防處理：整個驅動板需噴涂優質三防漆，特別是MOSFET引腳及焊點區域，以抵御潮濕和鹽霧腐蝕。
3. EMC與可靠性提升
- 噪聲抑制：
- 在電機驅動橋臂的MOSFET漏-源極并聯RC吸收網絡或高頻電容，抑制電壓尖峰。
- 電池輸入端加裝共模電感與X/Y電容，減少傳導干擾。
- 防護設計：
- 所有MOSFET柵極對源極配置TVS管進行ESD保護。
- 系統級設置硬件過流、過溫、欠壓鎖定保護，并確保保護電路響應速度快于MOSFET損壞時間。
四、方案價值與擴展建議
核心價值
1. 動力與續航兼得：采用低Rds(on)的SGT MOSFET作為主推器件，最大化系統效率，在提供強勁推力的同時有效延長游玩時間。
2. 安全與可靠保障：通過高耐壓MOSFET構建高壓保護回路，結合全面的系統防護設計，確保在復雜水域環境下的運行安全。
3. 環境適應性強：選型兼顧封裝堅固性與散熱需求，配合板級三防工藝，顯著提升產品在潮濕、振動環境下的壽命。
優化與調整建議
- 功率升級：若推進功率超過10kW，可考慮并聯多顆VBGN1105或選用電流規格更大的TO-247封裝器件。
- 集成化控制：對于空間受限的設計，可探索將驅動與控制集成于一體的智能功率模塊（IPM）。

圖4: 電動沖浪板方案與適用功率器件型號分析推薦VB8658與VBP110MR12與VBN165R08SE與VBGN1105與產品應用拓撲圖_04_protection

- 更高壓系統：若未來電池電壓平臺升至120V以上，需選用耐壓1200V等級的MOSFET（如VBP110MR12）進行預充與保護。
- 智能化管理：可引入電流采樣與溫度監控，實現MOSFET工作狀態的實時診斷與預測性維護。
功率MOSFET的選型是電動沖浪板電驅系統設計的核心環節。本文提出的場景化選型與系統化設計方法，旨在實現動力、效率、安全與環境適應性的最佳平衡。隨著電池技術與電機控制算法的演進，未來還可進一步探索SiC等寬禁帶器件在超高效率與高頻應用上的潛力，為下一代電動沖浪板帶來更極致的性能突破。在電動水上運動方興未艾的今天，扎實而先進的硬件設計是產品贏得市場的關鍵基石。
