隨著分布式新能源規模化滲透、負荷需求多元化升級，微電網作為整合“源、儲、荷、網”多單元的新型能源系統，其安全穩定、高效經濟運行的核心訴求，對總體架構設計與控制體系提出了更高要求。微電網總體架構是系統運行的“骨架”，統籌各類單元的布局與聯動；分層分布式控制體系是系統運行的“神經中樞”，決定著各單元協同調控的效率與精度。二者相輔相成、深度融合，構建起“架構支撐控制、控制優化架構”的良性循環?！段㈦娋W(wǎng)總體架構設計：分層分布式控制體系構建》核心聚焦“總體架構規劃”與“分層分布式控制落地”兩大核心，破解傳統集中式控制響應滯后、可靠性不足、擴展性差的痛點，為微電網高質量運行提供架構支撐與控制保障。

一、微電網總體架構設計的核心內涵與設計原則

微電網總體架構設計是一項系統性工程，本質是圍繞“源、儲、荷、網”四大核心單元，構建“布局合理、協同高效、安全可靠、可擴展”的整體框架，明確各單元的功能定位、連接方式與交互邏輯，為分層分布式控制體系的落地奠定基礎。西格電力提供智能微電網系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，不同于傳統大電網“集中布局、統一調度”的架構模式，微電網總體架構凸顯“分布式、靈活性、模塊化”特征，既要適配分布式電源的分散性的特點，又要滿足負荷的個性化需求，同時兼顧并網與離網兩種運行模式的切換需求。

總體架構設計需遵循四大核心原則：

• 一是可靠性優先，架構設計需具備故障隔離、冗余備份能力，確保單一單元故障不影響整個系統運行；
• 二是協同性原則，明確“源、儲、荷、網”各單元的交互機制，實現能量流、信息流的高效聯動；
• 三是可擴展性原則，架構需預留接口，支持新型電源、儲能設備與負荷的接入，適配未來技術升級與規模拓展；
• 四是經濟性原則，統籌架構布局與控制成本，避免過度設計，實現“架構合理、成本可控”。

從總體架構的核心構成來看，主要分為三大模塊：

• 一是能源供給模塊，涵蓋分布式光伏、風電、微型水電等可再生能源電源，以及燃?xì)廨啓C(jī)、柴油發電機等常規備用電源，是能量供給的核心；
• 二是能量存儲與調控模塊，包括電化學儲能、飛輪儲能等儲能系統，以及儲能管理單元，負責能量的存儲、緩沖與調節，破解可再生能源間歇性難題；
• 三是負荷與配電模塊，涵蓋居民、工業、商業等各類負荷，以及配電線路、開關設備等配電網絡，負責能量的傳輸與分配，同時實現負荷的精細化管控。

三大模塊通過通信網絡與控制體系聯動，構成微電網總體架構的核心骨架。

二、分層分布式控制體系的核心邏輯與層級劃分

分層分布式控制體系是微電網總體架構的核心支撐，其核心邏輯是“分層管控、分布式?jīng)Q策、協同聯動”，打破傳統集中式控制“單點決策、響應滯后”的局限，將控制權限分散至各層級、各單元，實現“全局優化與本地響應”的有機結合。該體系的核心優勢的是：響應速度快，本地單元可自主應對突發工況，無需等待中央指令；可靠性高，單一控制節點故障不影響整個系統的控制功能；擴展性強，新增單元可快速接入對應控制層級，無需重構整個控制體系。

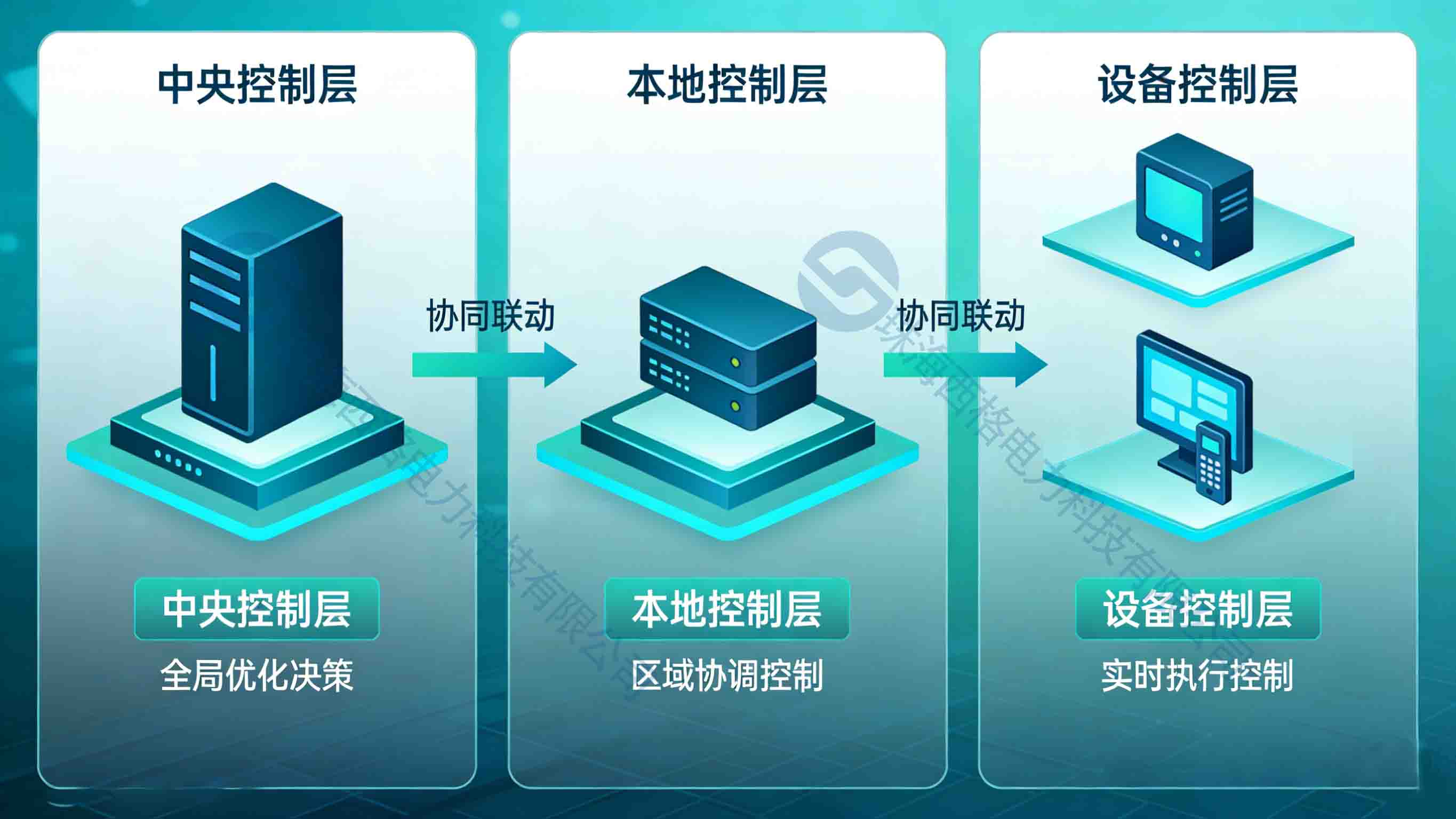

結合微電網總體架構的功能需求，分層分布式控制體系通常分為三個核心層級，各層級職責明確、協同聯動，形成“中央統籌、本地自主、設備執行”的三級控制格局，具體如下：

（一）中央控制層：全局優化的決策中樞

中央控制層是分層分布式控制體系的最高層級，作為微電網的“決策大腦”，核心職責是統籌全局，制定系統級的優化調度策略，實現微電網整體運行的安全、高效、經濟。其控制對象是整個微電網系統，核心功能包括三大方面：

• 一是全局狀態監測與評估，實時采集各層級、各單元的運行數據（電源出力、儲能狀態、負荷需求、電網參數等），全面評估系統運行狀態，識別運行隱患；
• 二是優化調度決策，結合系統運行約束（供電可靠性、電能質量、環保要求等），制定中長期與短期優化調度策略，明確各電源、儲能單元的出力計劃，實現能量平衡與成本優化；
• 三是模式切換與協同管控，負責微電網并網與離網模式的平滑切換，協調微電網與大電網的交互，同時統籌各本地控制層的運行，確保全局目標的落地。

中央控制層的核心技術支撐是能量管理系統（EMS），依托大數據、人工智能、優化算法等技術，實現數據的集中處理、決策的精準制定與指令的統一下達。其設計重點是“全局統籌能力”與“協同調度能力”，無需干預各單元的具體運行細節，重點聚焦系統級的優化目標，確保微電網整體運行效益最大化。

（二）本地控制層：自主響應的協同樞紐

本地控制層是分層分布式控制體系的中間層級，處于“中央控制層”與“設備控制層”之間，扮演著“承上啟下”的協同樞紐角色，核心職責是將中央控制層的全局指令轉化為本地執行指令，同時實現本地單元的自主調控與協同運行。其控制對象是區域內的電源、儲能、負荷等局部單元（如一個光伏電站+儲能單元+一片區域負荷），核心功能包括四個方面：

• 一是指令解析與執行，接收中央控制層的調度指令，結合本地運行工況，拆解為具體的設備控制指令，下達至設備控制層；
• 二是本地自主調控，當中央控制層指令滯后或出現故障時，可自主響應本地工況變化（如光伏出力突變、負荷突增），快速調整本地單元運行狀態，保障局部能量平衡與安全運行；
• 三是本地狀態監測與反饋，實時采集本地單元的運行數據，反饋至中央控制層，為全局決策提供支撐；四是單元間協同，協調本地范圍內電源、儲能、負荷的運行，實現局部能量的優化分配，提升本地能源利用效率。

本地控制層的核心技術支撐是邊緣計算網關與本地控制器，具備數據采集、指令解析、自主決策的能力，其設計重點是“響應速度”與“自主協同能力”，既要確保中央指令的精準執行，又要具備應對本地突發工況的自主調控能力，減少對中央控制層的依賴。

（三）設備控制層：精準執行的終端載體

設備控制層是分層分布式控制體系的最底層，作為控制指令的“執行終端”，核心職責是接收本地控制層的指令，實現對單個設備的精準控制，確保設備運行狀態符合調度要求。其控制對象是微電網內的單個設備，包括光伏逆變器、儲能充放電控制器、負荷控制器、配電開關等，核心功能是：

• 一是指令精準執行，接收本地控制層的指令，控制設備的啟停、出力調節、狀態切換（如光伏逆變器的功率調節、儲能系統的充放電控制）；
• 二是設備狀態監測與反饋，實時采集單個設備的運行參數（如電壓、電流、功率、運行狀態等），反饋至本地控制層，確保設備運行狀態可監測、可追溯；
• 三是故障快速響應，當設備出現故障時，及時發出故障告警，同時執行本地保護指令（如停機、隔離），避免故障擴大，保障設備自身與系統安全。

設備控制層的核心技術支撐是設備控制器與傳感器，具備高精度、高響應速度的控制能力，其設計重點是“控制精度”與“可靠性”，確保指令執行的準確性與及時性，為整個控制體系的落地提供終端保障。

三、分層分布式控制體系的構建要點與協同機制

分層分布式控制體系的構建，并非三個層級的簡單疊加，而是需要重點解決“層級協同、通信保障、故障隔離、可擴展性”四大核心問題，確保各層級、各單元協同高效運行，實現微電網總體架構的優化目標。

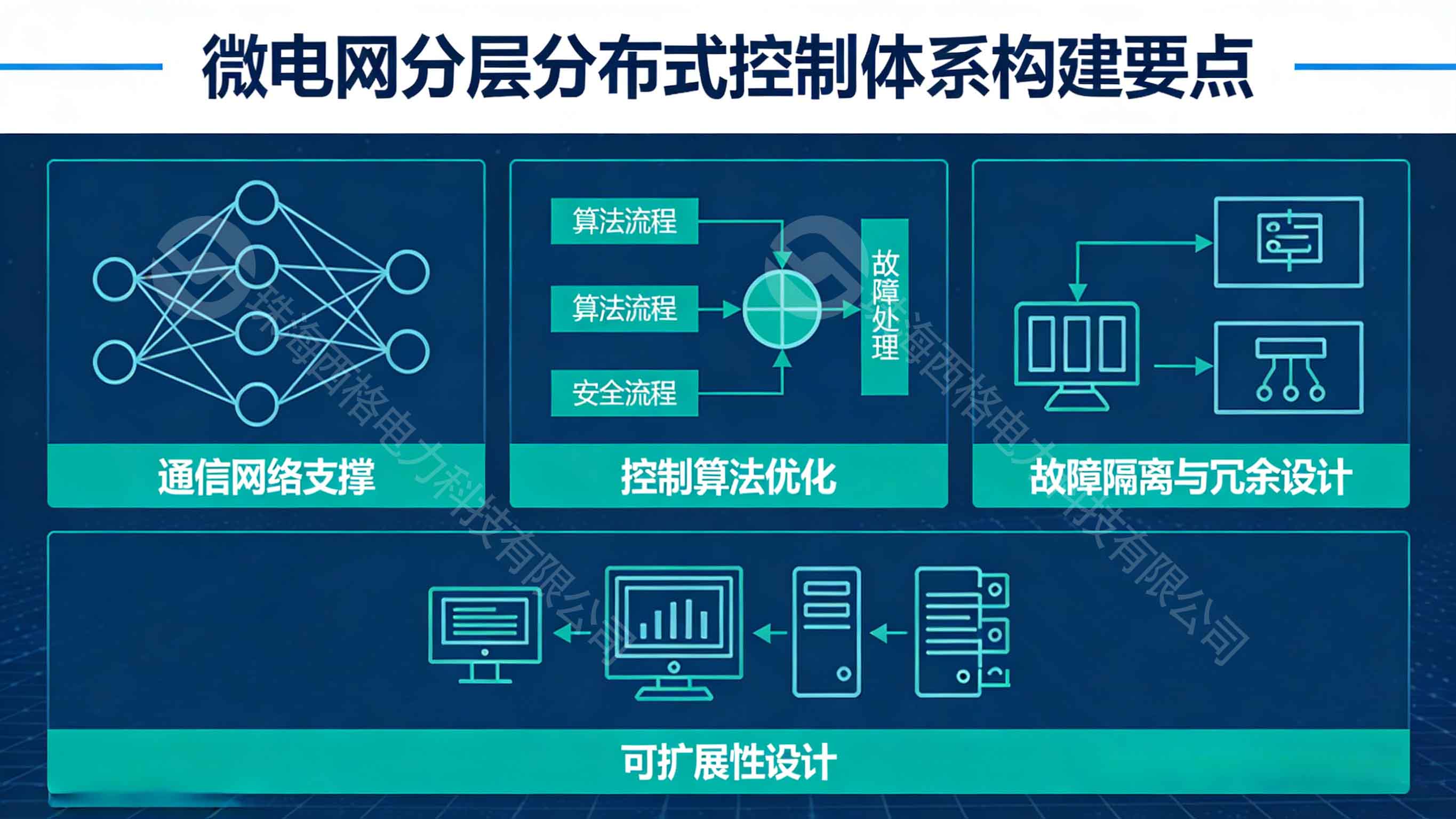

（一）核心構建要點

1. 通信網絡支撐 ：構建高速、可靠、安全的通信網絡，是分層分布式控制體系協同運行的前提。需采用“5G+工業互聯網+光纖通信”的混合通信模式，實現中央控制層、本地控制層、設備控制層之間的實時數據傳輸與指令交互，確保數據傳輸?shù)膶崟r性、準確性與安全性；同時，建立通信冗余機制，避免單一通信鏈路故障導致的控制中斷，保障控制體系的可靠性。

2. 控制算法優化 ：結合微電網的運行特性，優化各層級的控制算法，實現“全局優化與本地響應”的精準匹配。中央控制層采用混合整數規劃、模型預測控制等優化算法，制定全局調度策略；本地控制層采用分布式協同算法，實現本地單元的自主協同；設備控制層采用PID控制、滑?？刂频染珳?zhǔn)控制算法，確保設備控制精度，提升控制效果。

3. 故障隔離與冗余設計 ：在控制體系構建中，融入故障隔離機制，當某一層級或某一設備出現故障時，可快速隔離故障區域，確保故障不擴散至整個系統；同時，在中央控制層、本地控制層設置冗余備份，當主控制節點故障時，備用節點可快速切換，保障控制體系的持續運行，提升系統可靠性。

4. 可擴展性設計 ：控制體系需預留標準化接口，支持新型分布式電源、儲能設備、智能負荷的接入，同時支持控制算法的升級與優化，適配微電網規模拓展與技術升級的需求，避免因系統升級導致的控制體系重構，降低升級成本。

（二）層級協同機制

分層分布式控制體系的高效運行，依賴于中央控制層、本地控制層、設備控制層的協同聯動，形成“全局決策→本地拆解→終端執行→狀態反饋→優化調整”的閉環協同機制。具體而言：中央控制層根據系統整體運行目標，制定全局調度指令，下發至各本地控制層；本地控制層結合本地運行工況，將全局指令拆解為設備控制指令，下達至設備控制層；設備控制層執行指令，控制設備運行，同時將設備運行狀態反饋至本地控制層；本地控制層匯總本地狀態數據，反饋至中央控制層；中央控制層根據反饋數據，評估全局運行效果，優化調度指令，形成閉環調控。

這種協同機制既確保了全局優化目標的落地，又兼顧了本地工況的靈活性，實現“集中決策與分布式執行”的有機結合，既提升了微電網的運行效率與經濟性，又增強了系統的可靠性與抗干擾能力。

微電網總體架構設計與分層分布式控制體系構建，是推動微電網安全穩定、高效經濟運行的核心支撐，二者深度融合、協同優化，構成了微電網運行的核心框架?？傮w架構為控制體系提供了物理支撐與功能邊界，明確了“源、儲、荷、網”的布局與聯動邏輯；分層分布式控制體系為總體架構注入了“智慧大腦”，通過三級管控、協同聯動，破解了傳統控制模式的局限，實現了微電網的精細化、智能化調控。

隨著新能源技術、智能化技術、通信技術的不斷迭代，微電網總體架構與分層分布式控制體系也將持續優化：未來，總體架構將更加模塊化、柔性化，適配多場景、多元化的運行需求；控制體系將融合人工智能、數字孿生等技術，提升調控的精準度與智能化水平，實現“自主決策、自適應調控”。通過持續完善總體架構設計、優化分層分布式控制體系，將進一步推動微電網的規?；茝V與高質量發展，為能源轉型與“雙碳”目標實現提供重要支撐。
