隨著全球 AI 算力需求指數級增長，作為電子硬件核心載體的 PCB 產業，正在經歷前所未有的結構性變革。Prismark 最新數據顯示，2026 年全球 PCB 產值預計突破 980 億美元，其中 AI 服務器 PCB 市場規模同比增速超 110%，成為拉動行業增長的核心引擎。

但與此同時，行業分化持續加?。簢鴥阮^部 PCB 廠商高端 AI 訂單排期已超 12 個月，而中低端產能利用率不足 60%。這場變革的核心壁壘，早已不是 PCB 設計本身，而是生產制程設備的底層結構創新能力。

PCB線路板

一、AI 時代，PCB 全制程的核心需求全面升級

AI 服務器、高端算力硬件對 PCB 的要求，已完全跳出傳統消費電子框架，全制程需求發生本質變化，直接倒逼設備端全面迭代：

第一，產品高端化，制程精度與良品率要求達到極致。當前主流 AI 服務器主板已升級至 28-32 層高多層板，盲孔孔徑最小至 0.05mm，厚徑比突破 40:1，線寬線距縮至 3/3mil，高頻高速基材對制程環境、參數穩定性的要求遠超傳統 PCB。

更關鍵的是，高端 AI PCB 單片價值大幅提升，一片板的報廢損失，往往遠超單臺設備的單次加工成本，首次直通率與長期穩定性，已經成為廠商的核心生命線。

第二，生產模式柔性化，小批量多品種成為常態。AI 應用場景的碎片化，催生了大量多料號、快換型、短交期的訂單。傳統針對大批量標準化生產的剛性產線，換型調機時間長、產能利用率低，已完全無法適配市場需求。

第三，制程綠色化，空間與能耗壓縮成為硬性要求。隨著廠房租金、工業用電成本持續上漲，傳統大型制程設備占地廣、能耗高的痛點愈發突出，小型化、低能耗、高安全成為設備迭代的核心指標。同時，為提升高端 PCB 可靠性，氮氣保護、真空環境等特種工藝，正在從少數高端產線向全行業普及。

第四，缺陷修復剛需化，后制程配套能力成為新競爭點。高端 PCB 在存儲、運輸過程中，極易受濕氣、溫度變化影響出現翹曲變形。傳統人工修復方式效率低、易造成二次損傷，板翹反直等修復類設備，正在成為高端 PCB 產線的標配。

二、突破制程瓶頸：核心是設備結構創新，AI 僅為輔助

面對全流程需求升級，PCB 制程設備的迭代，核心必須依靠硬件結構、制程原理的底層革新，AI 算法、智能調度只能作為輔助優化手段，無法解決根本性的物理瓶頸。以下是全產業鏈核心制程的技術創新方向與頭部廠商落地實踐：

1. 鉆孔制程：主軸與伺服系統的結構性升級

AI PCB 微小盲孔、高厚徑比孔的加工，對鉆孔設備的主軸轉速、定位精度、穩定性提出了極致要求。傳統鉆孔設備主軸轉速多在 20 萬轉 / 分鐘，已無法適配 0.05mm 以下的微小孔加工。

當前行業頭部廠商的創新方向，集中在主軸技術、伺服控制系統的結構性升級：德國 Schmoll、日本 Hitachi 在高端鉆機領域長期壟斷，其中 Hitachi CO?鉆機全球市占率 45%，Schmoll CCD 背鉆機市占率 30%，但交期已延長至 18 個月；國內廠商大族數控作為國產龍頭，鉆機國內市占率超 30%，自主研發的超高速鉆機主軸轉速突破 35 萬轉 / 分鐘，定位精度達 ±1μm，打破海外壟斷，適配了國內 AI PCB 廠商的擴產需求。

2. 塞孔制程：真空腔體結構是核心，解決盲孔塞孔根本痛點

AI PCB 高厚徑比通孔、微小盲孔的塞孔，最大痛點是孔內氣泡、塞孔不飽滿、凹陷超標，這些缺陷會直接導致 PCB 在高頻高速工作環境下出現信號失效。

真空樹脂塞孔機

行業實踐已證明，真空腔體結構是解決這一問題的核心，僅靠 AI 視覺對位、參數調節，無法從根本上消除孔內空氣帶來的氣泡缺陷。當前主流高端塞孔機，均標配全真空腔體結構，在真空環境下完成油墨填充，徹底排出孔內空氣，實現 0.05mm 盲孔、30:1 高厚徑比孔的一刀飽滿塞孔。

同時，針對小批量多品種的換型需求，頭部廠商通過優化油墨流道、換版結構、壓力控制系統，大幅縮短調機換型時間。行業主流真空塞孔機換模時間可控制在 30 分鐘以內，部分優化機型可實現 15 分鐘內快速換型。

國內賽道頭部廠商有蘇州晟豐、珠海鎮東、江西鑫金暉，實現了真空塞孔設備的國產化，其中鑫金暉的真空增壓塞孔機，通過腔體結構與增壓系統的雙重優化，在高粘性油墨塞孔場景下，解決了傳統設備塞孔凹陷、空洞的行業痛點，適配 AI 服務器 PCB 高難度塞孔需求。

3. 阻焊絲印制程：結構升級適配高精度擋點，柔性生產成核心競爭力

AI PCB 線寬線距的精細化，對阻焊層的要求從「覆蓋絕緣」升級為「微米級精準擋點」，0.25mm 以下的高精度擋點印刷，已成為 AI PCB 的準入門檻。傳統氣缸驅動的絲印機擋點精度極限僅在 0.3mm 左右，無法滿足高端需求。

當前行業創新方向集中在全伺服驅動結構、網版調節系統的底層升級，頭部設備通過全伺服電機替代傳統氣缸，將擋點印刷精度穩定在 ±0.025mm，同時優化了網距、刮刀壓力的自動調節結構，大幅提升了換型效率。

PCB高精度擋點阻焊絲印機

國內PCB專用絲印機賽道頭部廠商包括東遠機械、鑫金暉、勁豹、奧寶科技等廠商在阻焊絲印、字符噴印領域均有成熟產品落地，其中鑫金暉擁有全矩陣PCB線路板絲印機，既有全自動阻焊絲印機、跑臺式絲印機、半自動垂直式絲印機，滿足客戶不同場景工況和場地使用需求，同時適配 AI PCB 小批量多品種的生產需求。

4. 烘烤固化制程：板間距（節距）突破是核心，節能與穩定性的雙重平衡

傳統隧道爐是 PCB 產線中占地最大、能耗最高的設備之一，行業主流線路板隧道爐機型板間距（節距），阻焊預烤長期停留在38.1mm、31.75mm、25.4mm，文字后烤停留在31.75mm、19mm、18mm，單條線爐體往往達到幾十米，占地面積大，綜合能耗高。

當前行業最核心的創新，是爐體板間距（節距）的小型化突破—— 這一升級堪比芯片制程的迭代，將傳統 31.75mm 的節距縮小至 15mm，爐體占地面積直接減少 40%以上，綜合能耗降低 55%，同時縮短了 PCB 在爐內的傳輸時間，提升了生產效率。

線路板隧道爐

但節距縮小的技術壁壘極高：小節距意味對輸送系統、夾治具機構、熱風循環系統、抽排風系統等需要進行全方面的結構性重構。節距越短，越易出現板件碰撞、掉落、刮傷，造成品質不良，對隧道爐廠家綜合技術實力要求極高。

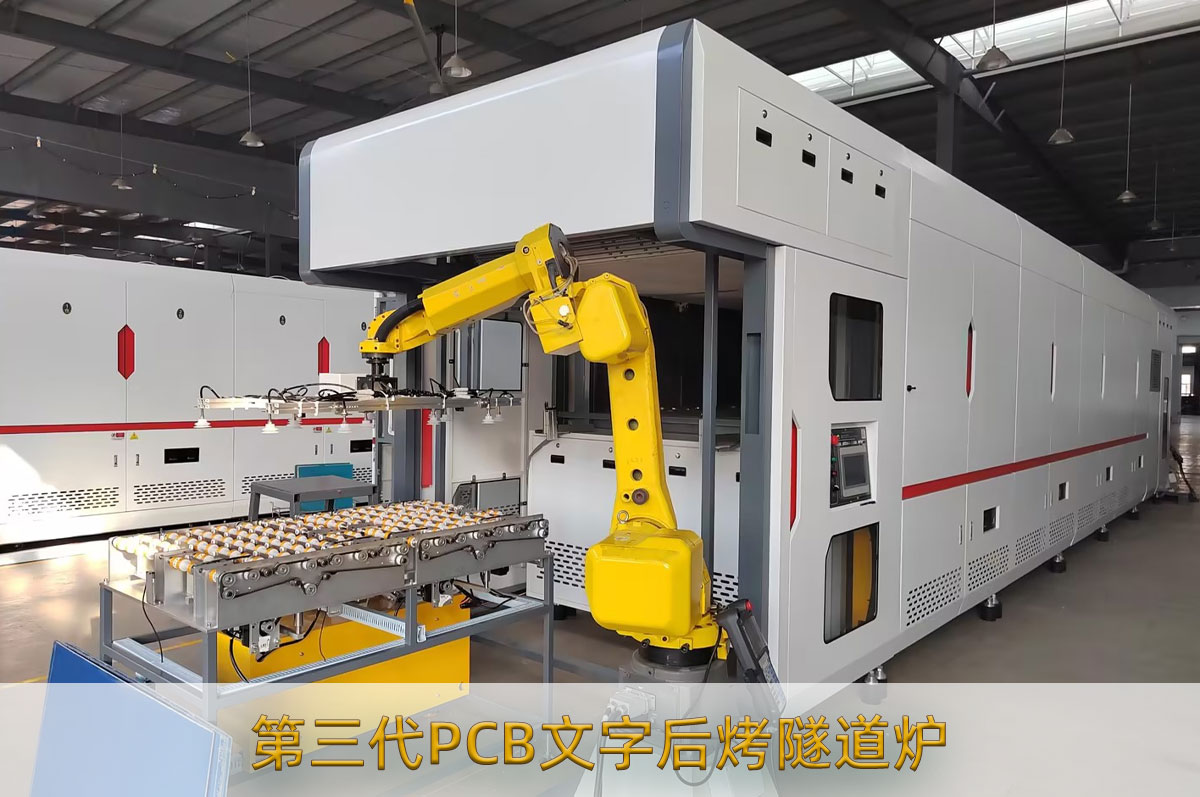

目前國內隧道爐賽道頭部廠商包括：鑫金暉、鵬利節能等，其中鑫金暉在節能型小節距隧道爐領域實現了技術突破，其第三代隧道爐將板間距壓縮至 15mm，通過專利懸夾步進傳輸系統替代傳統玻纖桿結構，解決了小節距下板件輸送穩定性的難題，同時搭配專利發熱體與黃金風道設計，爐內溫度均勻性控制在 ±2℃，綜合節能率達 55%，爐體長度縮短 40%，大幅節省廠房空間。

5. 全自動阻焊連線：制程流程重構，才是柔性生產的核心

多雜料號、小批量生產一直是行業提效的重大難題。傳統的「塞孔 - 絲印 - 烘烤」剛性連線，多料號換型痛點顯著，如何改革升級是PCB產業智造升級的重要課題。

針對薄板、頻繁切換料號工況，國內隧道爐頭部廠商鑫金暉，率先推出印烤印烤的柔性制程模式，通過流程重構，實現 PCB 兩面印刷的分步固化，第二面印刷無需額外掛釘床，大幅簡化了生產流程，換型時間大大縮短，對多料號、小批量的生產需求高度適應，已經在國內多家頭部 AI PCB 廠商實現批量應用。

6. 配套制程：特種工藝與修復設備成高端產線標配

除了核心制程，AI PCB 的升級也帶動了配套設備的全面革新：

氮氣、真空保護工藝，正在逐步應用于沉銅、電鍍、烘烤、塞孔等多個制程，大幅提升了高端 PCB 的鍍層均勻性與可靠性，國內鑫金暉等廠商均已推出配套的氮氣隧道爐、氮氣烤箱等保護設備；

板翹反直設備成為高端產線標配，通過非接觸式紅外加熱、精密壓合結構，實現翹曲 PCB 的無損修復，修復良率達 99% 以上，大幅降低了高端 PCB 的報廢成本；

充氮氣板翹反直烤箱

AOI、AVI 檢測設備，通過光學結構的升級，實現了微米級缺陷的精準識別，配合 AI 算法輔助分類，檢測效率提升 50% 以上，國內神州視覺、康代、奧寶是行業標桿表率。

三、行業當前面臨的核心痛點與挑戰

盡管行業技術迭代速度加快，但國內 PCB 廠商在向高端化轉型的過程中，依然面臨著諸多核心痛點：

第一，高端設備投資成本高，回報周期長。一條適配 AI PCB 的高端產線，投資成本往往超過千萬元，中小廠商很難承擔，導致高端產能集中在少數頭部企業，行業分化持續加劇。

第二，復合型技術人才嚴重短缺。高端制程設備的操作、維護，需要既懂 PCB 工藝，又懂機械、自動化技術的復合型人才，而這類人才在行業內缺口極大，導致很多廠商采購了高端設備，卻無法發揮其最大效能。

第三，核心零部件依然存在海外依賴。盡管國內設備廠商實現了整機的國產化，但高端主軸、伺服電機、精密傳感器等核心零部件，依然高度依賴進口，存在供應鏈風險。

第四，環保與能耗的壓力持續增大。隨著「雙碳」政策的持續推進，PCB 行業的環保要求越來越嚴格，廠商必須在提升產能的同時，實現能耗與排放的降低，這對設備的節能性能提出了更高要求。

四、行業未來發展展望

隨著 AI 算力需求的持續增長，PCB 產業的高端化轉型已經成為不可逆的趨勢，未來行業的發展，將呈現三大核心方向：

第一，設備的結構性創新將持續深化，硬件與軟件的融合會更加緊密。未來的 PCB 設備，將以硬件結構的底層革新為核心，配合 AI 算法的輔助優化，實現更高精度、更高效率、更低能耗的生產。

第二，產線的全流程柔性化將成為標配。針對小批量多品種的訂單需求，全流程的柔性產線將逐步替代傳統剛性產線，制程流程的重構、智能防呆系統的升級，將成為設備廠商的核心競爭力。

第三，國產化替代將持續加速。隨著國內設備廠商技術實力的不斷提升，高端 PCB 設備的國產化率將持續提高，供應鏈的自主可控能力將不斷增強。

對于 PCB 廠商而言，想要在這場 AI 驅動的產業變革中搶占先機，核心不是盲目跟風采購高端設備，而是要結合自身的產品定位與訂單結構，選擇適配的設備與解決方案，實現產能、品質、成本的最優平衡。而對于設備廠商而言，唯有深耕制程底層技術，持續推進結構性創新，才能真正助力國內 PCB 產業突破高端化瓶頸，實現高質量發展。
