做過 PCIe Gen6/7 或 DDR5 Signoff 的工程師，大多遇到過同一個困境：沒有一個所有人都認可的標準流程。有的團隊遵循 JEDEC 規范，有的依靠長期工程經驗給出裕量估算，整體而言仍處于"各憑經驗"的階段。

這不是工具廠商實現得不夠好，也不是 EDA 行業還不夠努力——根源在于當前主流方法論本身存在算法層面的先天局限，而這一問題正隨著新一代高速接口的演進被持續放大。

在 IIC Shanghai 2026，巨霖科技技術支持總監董佳龍以《高速接口 SI Signoff 仿真對 SPICE 的挑戰》為題發表主題演講，從 EDA 工具提供者與 SPICE 算法的視角，系統拆解了這一困局的根源，并分享了方向性思考。

背景：SPICE的三次演進與統計域的崛起

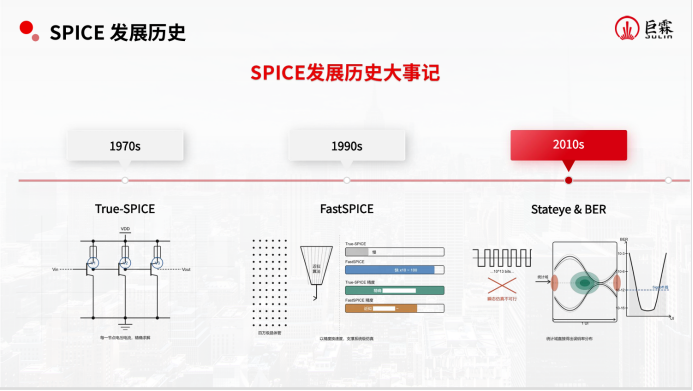

SPICE 的發展史，是一部用效率換取工程可行性的歷史，大致以 20 年為一個分界線，經歷了三次關鍵躍遷。

1970 年代，UC Berkeley 推出開源 SPICE，以基爾霍夫定律與牛頓-拉夫遜迭代法精確求解每個電路節點的電流與電壓狀態，精度極高，很快成為 IC 設計不可或缺的基礎工具。到了 1990 年代，隨著電路規模擴張至數十萬乃至數百萬晶體管級別，True-SPICE 所需的仿真時間從數天延伸至數月，工程上已無法接受——FastSPICE 應運而生，通過局部近似換取數量級的速度提升，以可接受的精度損失解決了規模瓶頸。

進入 2010 年代，速率邁入 Gbps 級別，誤碼率（BER）成為 Signoff 的核心指標，要求驗證至 1e-12 乃至 1e-16 的極低錯誤概率。這意味著理論上需要仿真 101? 量級的比特?cái)?shù)，即便 FastSPICE 也需數百年——全瞬態方法在此徹底失效。于是，統計域算法（Statistical Eye）作為 SPICE 的自然延伸被引入：以 SPICE 仿真得到的階躍響應為"原料"，在統計域直接計算眼圖概率分布與裕量，配合 IBIS 行為級模型，從根本上繞開了 BER 仿真的時間瓶頸。

這三種形態并非誰淘汰誰的關系，而是各有其不可替代的生態位：True-SPICE 是精度基準，F(xiàn)astSPICE 是規模仿真的工程選擇，Statistical Eye 是 BER 驗證的效率解法。他們之間是共存，而非迭代替代。

困局：現有方法論的結構性裂縫

理解了 SPICE 的演進邏輯，就能理解今天 SI Signoff 面臨的困境從何而來。

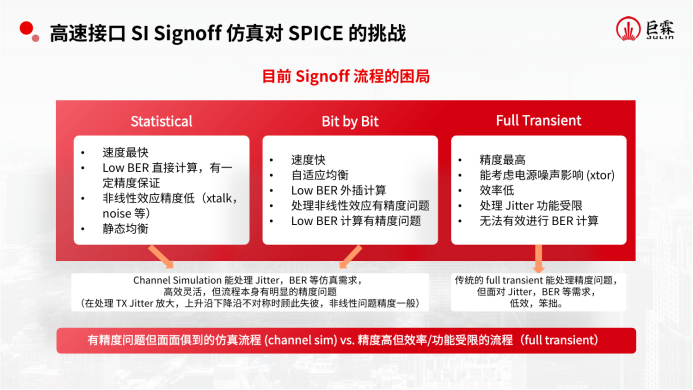

目前 Signoff 的 SI 仿真大致分為兩條路：帶 Jitter 仿真與不帶 Jitter 仿真。不帶 Jitter 的方案依賴 Vendor 預先提供 Jitter 指標，工程師據此對裕量進行修正，要求仿真后達到相應的眼高眼寬即可。這種方式的問題在于，Vendor 給出的 Jitter 值可信度難以獨立驗證——SoC 往往需要搭配多種 DRAM，不同組合的行為不可能完全一致；加之 Vendor 傾向于給出偏保守的估算以規避責任，實際上會吃掉更大的設計裕量。

帶 Jitter 仿真則面臨另一個難題：如何對 Jitter 本身建模。通道對 Jitter 存在放大效應，而隨機抖動（RJ）的統計特性需要大量比特才能體現——仿真比特?cái)?shù)少了，結果失真；比特?cái)?shù)多了，仿真時間又不可接受。這一矛盾至今沒有令人滿意的解法。

統計域算法（Channel Simulation）本身也有其固有局限。整套算法建立在線性疊加的數學假設之上，而真實電路中的串?dāng)_、電源噪聲等干擾本質上是非線性的，無法被安全地線性化。MER 等后續算法對此有所改善，但精度缺陷根植于算法底層，無法從根本上消除。這一問題并非 EDA 工具廠商實現水平的問題，而是算法框架本身的先天約束。

至于 Bit-by-Bit 仿真，最大的挑戰在于外插精度：仿真比特?cái)?shù)有限時，必須通過數學模型外插到目標 BER。目前業界普遍采用雙 Dirac 模型，但這一假設是否普適，始終存疑。

綜合來看，Channel Simulation 速度可用、功能覆蓋全，但精度存在算法層面的先天缺陷；Full Transient 精度無可挑剔，但效率與功能靈活性均不滿足工程需求——兩條路各有軟肋，而 Signoff 恰恰需要兩者兼顧。正因如此，DDR5 等高速接口至今沒有形成業界公認的統一 Signoff 標準，大型廠商憑經驗積累自定一套，中小團隊則往往不得不在精度與可行性之間做出妥協。

研究基礎：從True-SPICE到系統級SI仿真

在討論上述問題之前，有必要說明巨霖科技在 SPICE 各層級所做的研究與工程實踐——這是后續探討得以成立的前提。

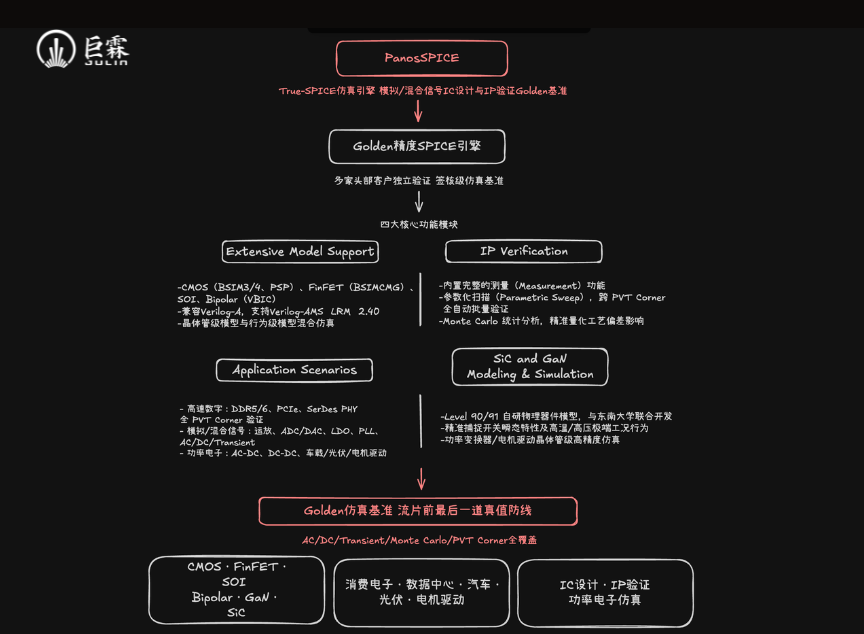

PanosSPICE 是巨霖科技自研的 True-SPICE 仿真引擎，集成了 BSIM3/4、PSP、BSIMCMG、VBIC 等主流器件模型，并與東南大學聯合開發了 GaN 與 SiC 第三代半導體 Level 90/91 物理器件模型，填補了新興功率器件仿真領域的模型空白。在仿真精度方面，PanosSPICE 已通過多家頭部客戶的獨立驗證，被認定為模擬/混合信號 IC 設計與 IP 驗證場景下達到 Golden 標準的 Signoff 級仿真工具。

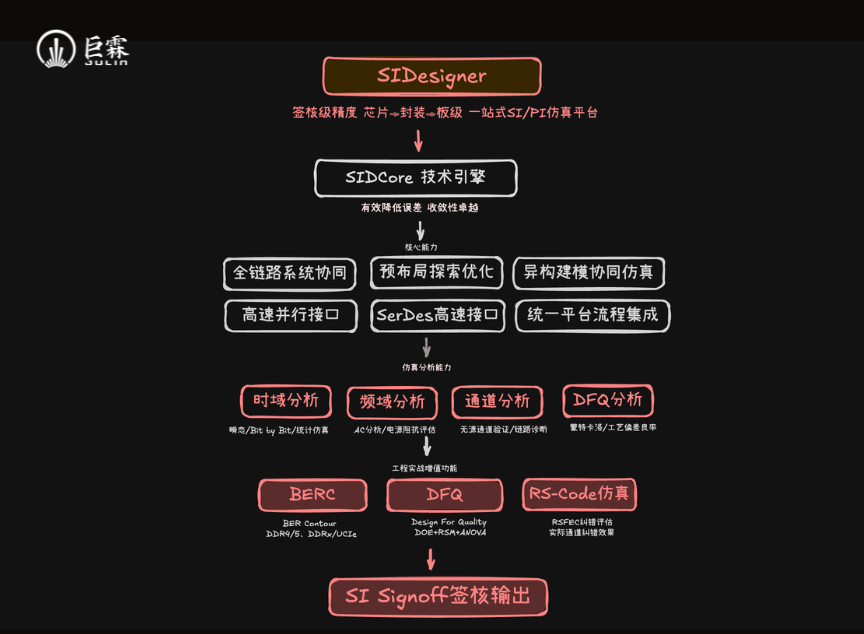

SIDesigner 是巨霖在系統級 SI/PI 仿真方向的工程實踐成果——一站式 SI/PI 仿真平臺，覆蓋業界主流 SI/PI 仿真工具的所有核心場景，瞬態仿真與 Statistical Eye 精度均達到 Golden 級別。平臺亦涵蓋與客戶聯合開發的若干工程增值功能：DFQ（基于 DOE+RSM+ANOVA 的多變量設計空間優化）、BERC（融合時域與通道仿真的 BER Contour 預測，覆蓋 DDR4/5、GDDRx、UCIe 等主流高速并行接口）以及 RS-Code 仿真（評估 RSFEC 在實際通道中的糾錯效果）。

這說明一個事實：從 True-SPICE 引擎到統計域算法，再到系統級 SI/PI 全鏈路仿真，巨霖科技在 SPICE 各個算法層級均有持續的研究投入與工程驗證積累。正是基于這一基礎，對于當前高速接口 Signoff 所面臨的挑戰，我們認為有條件做進一步的研究與探索。

答案會不會在另一個方向？

帶著上述認知，我們一直在想一個問題：

FastSPICE 是在 True-SPICE 精度與 Statistical Eye 速度之間做了折中，但它本質上仍更偏向 True-SPICE——畢竟是晶體管級的瞬態仿真。那么，有沒有可能存在一種"反向的折中"——同樣是兩者之間的權衡，但這次偏向統計域一側？

如果說 Channel Simulation 的根本問題在于線性假設帶來的精度天花板，那一個可能的思路是：重新把目光轉回瞬態仿真，但以不同的方式使用它。

不是跑全量 BER 比特、不追求極致的精度，而是仿真一批具有代表性的 worst-case pattern——這些 pattern 足夠長、足夠典型，能夠反映系統的非線性行為與最差場景；在這個過程中，如果能靈活引入均衡算法甚至 AMI 仿真，就能突破傳統 SPICE 流程在功能靈活性上的限制；最后再對這批結果做統計分析，估算 BER 與眼圖裕量。

這樣的流程，速度上不會像傳統 Channel Simulation 那么快，但也許能在幾個小時內出結果；精度上不會像 Full Transient 那么完整，但有望在真正的晶體管級仿真基礎上，給出比純統計域方法更可靠的數字。

這只是一個方向性的思考，問題本身遠比答案多。能不能做到、做到哪個程度，有待更多的驗證。但我們認為，這個方向值得認真探索。

結語

隨著 DDR5、HBM、UCIe 等高速接口標準持續演進，以及 AI 芯片對系統級仿真精度要求的不斷提升，Signoff 流程的精度門檻只會越來越高，而精度與效率之間的結構性矛盾也將愈發凸顯。如何在工程可行的時間窗口內完成真正可信賴的仿真驗證，是整個行業必須正視的挑戰。

面向未來，巨霖科技將始終秉持"精準仿真，賦能未來"的使命，持續深耕"電路"與"電磁"仿真技術，緊密?chē)@產業前沿需求，與戰略客戶及產業鏈伙伴持續深入合作，不斷打造和推出新的業界標桿產品。
