一文搞懂薄帶線鍵合原理、優勢、工藝難點和應用

科準測控 ? 來源:科準測控 ? 作者:科準測控 ? 2026-04-02 10:02 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

一、什么是薄帶線?

在引線鍵合技術中,常見的引線形狀主要有兩種:圓形引線和薄帶線。圓形引線(如金線、銅線、鋁線)橫截面為圓形,是應用最廣泛的傳統形式,工藝成熟、通用性強,但在高頻和大電流場景下存在一定局限;而薄帶線的橫截面為矩形,寬厚比(w/t)通常大于5,憑借更大的表面積有效降低高頻趨膚效應帶來的損耗,同時承載更大電流,尤其適合微波電路和大功率器件。

直的薄帶線電感計算公式

二、薄帶線有哪些優勢?

薄帶線的核心優勢在于高頻性能。在高頻信號傳輸時,導體會受到“趨膚效應”的影響——電流趨向于在導體表面流動。薄帶線憑借其較大的寬厚比(寬度/厚度),相當于提供了更寬的“表面路徑”,從而:降低電感,讓信號傳輸更順暢;減少高頻損耗,使能量更有效地傳遞。

因此,在微波電路、雷達、通信基站等對高頻性能要求苛刻的場景中,薄帶線往往是比圓線更優的選擇。

三、薄帶線是如何“焊”上去的?

薄帶線的鍵合(即連接過程)并非易事。早期主要采用熱壓或平行間隙焊,1969年后,超聲楔形鍵合技術被成功應用于鋁帶和金帶。你可以把它想象成一個微型的“超聲波焊接機”:通過高頻振動,使薄帶線與芯片上的焊盤產生摩擦,從而形成牢固的固態連接,整個過程不涉及熔化,因此對材料的熱影響極小。

圖中展示的就是三根含1%硅的鋁帶通過超聲楔形鍵合后的微觀圖像,其寬度僅為0.5mil(約12.7微米),薄如蟬翼,且形變極小。

四、薄帶線鍵合工藝難點

雖然薄帶線性能優越,但越扁(寬厚比越大)的薄帶線,鍵合難度也越大。主要有兩個“可控但棘手”的問題:

1、對平行度要求極高:當寬厚比大于5時,鍵合工具與基板的平行度必須控制在1度以內。稍有偏差,薄帶線就會一側焊接不牢。針對超寬薄帶線,工程師甚至會采用“分段焊接”的方式,在寬度方向上進行多次鍵合。

2、自清潔能力弱:圓形引線在鍵合時會發生較大形變,這種形變有助于“擠開”焊盤表面的氧化層或污染物。但薄帶線形變小,清潔效果有限。因此,鍵合前必須對焊盤進行等離子體或紫外線臭氧清洗,確保表面潔凈。

五、鋁帶在大功率器件中的應用

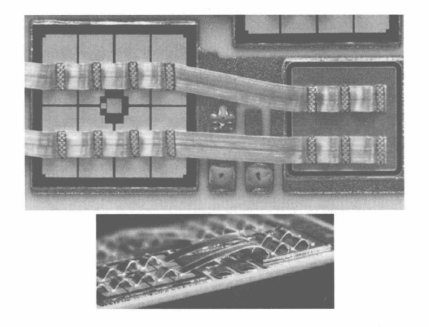

近年來,大鋁帶(如80mil×10mil,約2mm×0.25mm)在大功率器件上的應用越來越多。為此,專門開發了自動鍵合機,以及帶有“華夫餅”紋理的特殊鍵合劈刀。這種紋理設計可以幫助薄帶線在鍵合過程中產生可控形變,同時清潔接觸表面,顯著提高鍵合良率。下圖展示了這種大鋁帶鍵合后的劈刀印跡和應力釋放后的線弧。

以上就是科準測控小編為您介紹的薄帶線鍵合技術相關內容,希望對您有所幫助。如果您對推拉力測試設備、超聲鍵合工藝驗證或微電子封裝檢測有需求,歡迎隨時聯系我們,科準測控將為您提供專業的測試解決方案。
