概述：本案例聚焦鋰電電芯裝配線，給大家講解激光位移傳感器為什么更適合頂蓋高度和殼口段差檢測，以及安裝角度、教導模式和輸出方式怎么影響現場穩定性。

一、問題出在速度上，也出在接觸檢測本身

客戶原來的工位要判斷兩件事：頂蓋壓裝后的高度是否在窗口內，殼口周邊有沒有明顯段差。這個動作看起來不復雜，但放到鋰電裝配線上就不是一回事了。節拍一快，接觸式測頭會面臨磨損、回彈、工件輕微晃動帶來的數值波動；一旦治具狀態再有一點變化，現場就會頻繁調閾值。

更麻煩的是，電芯表面并不總是理想狀態。金屬表面有反光，局部還會因?yàn)楣に嚉埩?、顏色差異或壓裝微小偏差，導致普通開關型檢測手段只能給出一個模糊判斷，工程師想追根溯源時，手里并沒有足夠的數據。

二、為什么這里更適合用激光位移傳感器

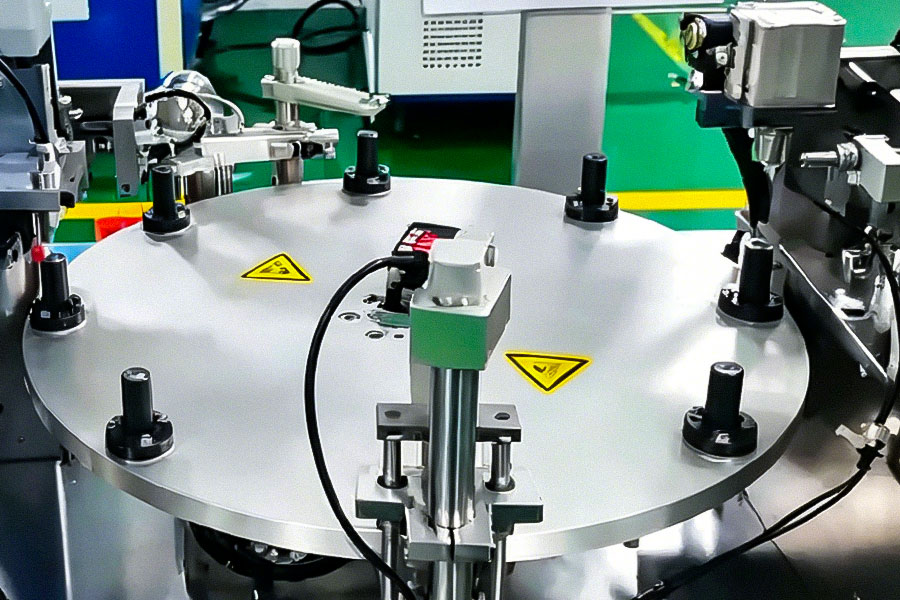

客戶最后選的是阿童木 LD1 系列激光位移傳感器。判斷邏輯并不復雜，這個工位真正需要的是連續距離量，而不是簡單的有無信號。

• 第一，非接觸測量更適合高速線。 產線節拍快時，接觸式測頭的機械動作本身就是變量，激光位移則直接讀取距離變化，少了一層機械接觸誤差。
• 第二，能同時看高度和段差。 只要把基準面和判定窗口設好，同一套工位既能判斷整體高度，也能識別壓裝后局部翹起或不平。
• 第三，輸出方式更容易進系統。 這類位移傳感器既能做開關量判定，也能提供模擬量，設備廠后續接 PLC、工控機或數據采集模塊都更方便。

這次客戶采用的是中心距離 50mm 規格，量程更適合緊湊工位，響應時間則按標準模式配置，先保證穩定，再去追求速度上限。這個判斷是對的?，F(xiàn)場項目里，先把信號測穩，比一味追 1.5ms 更重要。

三、真正難的不是安裝，而是把誤差來源拆開

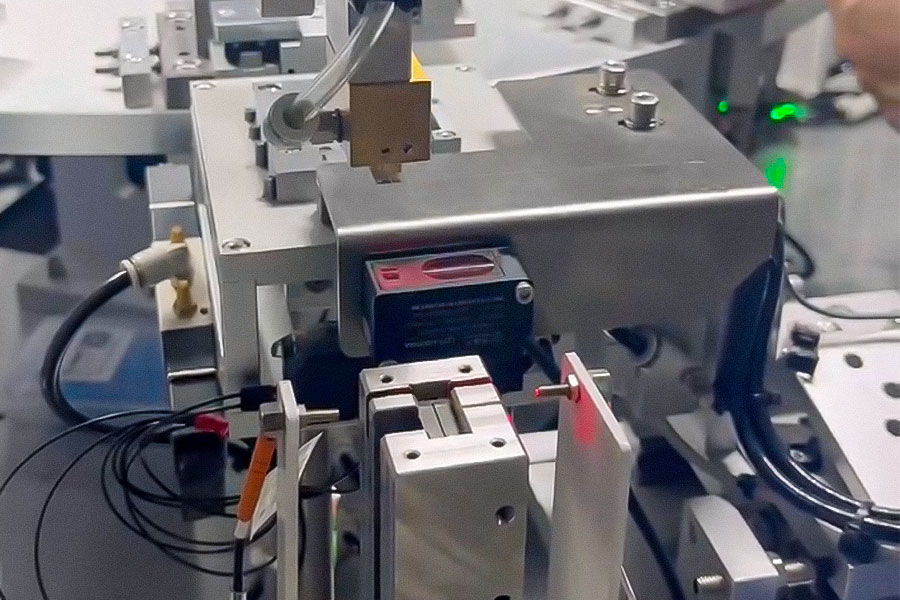

很多人以為激光位移傳感器裝上去就能測，其實真正決定效果的，是你有沒有把誤差來源想清楚。這個項目里，客戶最初把傳感器正對高反光邊緣，結果數值偶爾跳動。后來調整了出光角度，并把測量點放在更穩定的參考區域，再配合教導模式設定上下限窗口，波動立刻收斂下來。

這也是阿童木 LD1 這類產品適合鋰電工位的原因之一。它不是只給一個開關結果，而是能把連續距離變化交給你，讓工程師知道問題到底出在產品、治具還是安裝姿態。對設備廠來說，這一點比單次檢測通過更重要，因?yàn)樗P(guān)系到后面整條線的可維護性。

四、改造后，客戶拿到的不是一個更貴的傳感器

試運行一個月后，客戶給出的反饋很直接：報警少了，調機時間短了，工程師更容易定位異常來源。以前碰到壓裝不穩，只能先懷疑機構；現在直接看位移曲線和判定窗口，就能知道是單顆電芯超差，還是治具狀態偏了。

五、這個案例能給設備廠什么結論

結論很明確：如果你的工位要測的是高度、段差、平整度這類連續尺寸，而且產線節拍快、零件表面狀態又復雜，那么激光位移傳感器通常比接觸式測量更值得優先評估。反過來，如果現場只需要粗略到位確認，沒有尺寸窗口要求，也沒必要把方案做重。

鋰電行業之所以是激光位移傳感器的大用量行業，就在這里。它不是單純追求高精度，而是在高節拍、小尺寸、復雜表面條件下，需要一套更穩定、更容易進系統的數據型檢測手段。

如果你也在評估鋰電裝配、極片、殼體或焊后檢測工位，先看三件事： 測量對象的表面狀態、安裝距離、以及你到底需要開關量還是連續位移數據。把這三項先想清楚，選型會快很多。
