最近我們接待了一位來自電子制造行業的客戶，他們主要從事電路板貼片加工相關業務，目前想評估電路板上電阻元件的焊接強度。針對這個需求，科準測控小編今天就和大家分享一下，如何使用BetaS100推拉力測試機來進行電路板電阻推力測試。同時，也會一起聊聊這項測試的工作原理、參數設置和數據分析方法，幫助大家在SMT工藝優化、質量管控和失效分析中提供有效參考。

一、測試原理

電路板電阻推力測試基于靜態剪切力學原理，模擬貼片電阻在實際使用中可能受到的側向推力。將貼有電阻的電路板試樣固定于專用夾具中，通過推拉力測試機以恒定速率沿平行于基板方向?qū)﹄娮鑲?cè)面施加推力，直至焊接界面發生失效。系統實時記錄整個過程中的力值變化，自動采集最大推力值，并根據斷口形貌分析失效模式。

二、測試標準

• JESD22-B117A：焊球剪切測試標準
• IPC/JEDEC-9704：印制板應變測試指南

三、測試設備

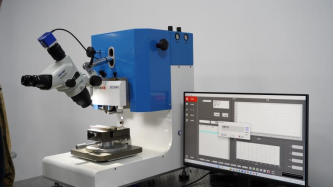

BetaS100推拉力測試機（配專用電路板夾持夾具）

設備介紹：采用高精度滾珠絲杠傳動，位移控制精度可達微米級；配備高清顯微鏡成像系統，可實時觀察測試過程；支持多傳感器快速切換，滿足不同量程測試需求。

傳感器配置：50kg測力傳感器

測試速度：400 μm/s（即0.4mm/s）

剪切高度：5 μm

合格力值標準：1000g（1kg）

四、測試流程

步驟一：設備與試樣準備

• 檢查推拉力測試機是否處于水平狀態，傳感器是否安裝牢固
• 確認傳感器在校準有效期內，選擇50kg量程
• 在顯微鏡下觀察電路板上的電阻焊接點形貌，記錄焊點位置及表面狀態
• 調整顯微鏡焦距與放大倍數，確保能夠清晰觀察測試區域

步驟二：參數設置

在測控軟件中設置參數：

• 測試類型：推力測試（剪切測試）
• 測試速度：400 μm/s
• 剪切高度：5 μm
• 合格力值：1000g（1kg）
• 數據采集：開啟實時力值-位移曲線記錄
• 影像錄制：開啟顯微鏡視頻錄制，同步記錄測試全過程

步驟三：試樣裝夾與對位

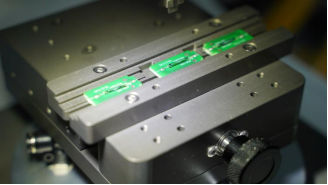

• 將電路板試樣平穩放置于專用夾具中，鎖緊夾具螺絲，確?；謇喂滩换蝿?dòng)
• 使用搖桿控制X、Y、Z軸，將推刀移動至電阻元件的待測面?zhèn)群蠓?/li>
• 調整推刀位置，確保推刀尖端剛好接觸電阻側面，且推力方向與基板平行
• 確認剪切高度設置為5μm，確保推刀作用于焊點根部

** 步驟四：執行測試**

• 點擊軟件中的“開始試驗”按鈕
• 推刀以400μm/s的速度向前移動，接觸電阻側面并持續施加推力

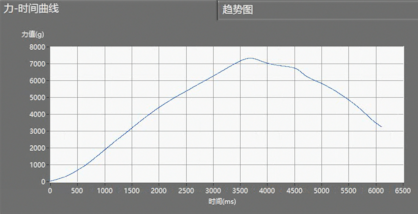

• 當焊接點失效時，力值曲線出現明顯跌落，系統自動標記最大推力值
• 推刀自動返回初始位置

** 步驟五：數據與失效分析**

• 測試結束后，系統自動顯示最大推力值并保存測試數據
• 根據視頻回放和斷口形貌，觀察焊點的失效模式
• 整合推力數據、過程視頻、推力-位移曲線，導出完整測試報告


五、常見問題與解決方案

推力值明顯偏低：剪切高度設置過高（降低剪切高度，確保推刀作用于焊點本體）

推力值波動大：推刀對位不準確（重新調整推刀位置，確保推力方向與基板平行）

焊盤大面積剝離：PCB焊盤附著力不足（檢查PCB表面處理工藝）

元件本體損壞：電阻元件強度不足（評估元件供應商質量）

CPK值偏低：制程波動大（優化SMT焊接工藝參數）

以上就是科準測控小編關于電路板電阻推力測試的相關介紹了，希望對您有所幫助。如您還有電路板推力測試、SMT焊接強度評估或推拉力測試機應用等方面的疑問或需求，歡迎隨時通過私信或留言與科準測控聯系。我們的技術團隊將為您提供專業的測試建議與定制化服務方案。
