近期，科準測控接待了一位來自電子封裝行業的客戶，他們需要對兩塊PCB板同一位置的焊點進行推力對比測試，以評估兩塊板在相同位置的焊接質量一致性。針對這個需求，小編今天就和大家分享一下，如何使用推拉力測試機來進行不同PCB板同位置焊點推力對比測試，幫助大家在鍵合工藝優化、質量一致性管控和失效分析中提供有效參考。

一、測試原理

將兩塊PCB板分別固定于專用夾具中，通過推拉力測試機以恒定速率沿平行于基板方向?qū)ν晃恢玫暮更c側面施加推力，直至界面發生失效。系統實時記錄力值變化，自動采集最大推力值，通過對比兩塊板的數據差異，評估鍵合強度一致性。

二、測試標準

• JESD22-B117A 焊球剪切測試標準
• MIL-STD-883 微電子器件測試方法標準
• GJB 548B-2005 微電子器件試驗方法和程序

三、測試設備介紹

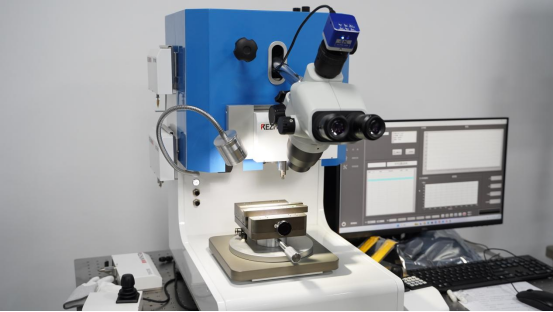

BetaS100推拉力測試機，配5kg測力傳感器

• 測試速度：400 μm/s
• 合格力值標準：1000g（1kg）
• 測試點：每塊板推3個位置

四、測試流程

步驟一：設備與試樣準備

• 檢查推拉力測試機水平狀態及傳感器安裝情況
• 確認5kg傳感器在校準有效期內
• 在顯微鏡下觀察兩塊PCB板同一位置的焊點形貌
• 調整顯微鏡焦距，確保清晰觀察測試區域

步驟二：參數設置

• 測試類型：推力測試（剪切測試）
• 測試速度：400 μm/s
• 合格力值：1000g（1kg）
• 樣本數：3個/板
• 開啟實時力值-位移曲線記錄和視頻錄制

步驟三：試樣裝夾與對位

• 將PCB板平穩放置于夾具中，鎖緊固定
• 將推刀移動至待測焊點側面，確保推力方向與基板平行
• 板一剪切高度設置5μm，板二剪切高度設置1μm
• 確認推刀位置準確后開始測試

** 步驟四：執行測試**

• 以400μm/s速度施加推力，直至鍵合點失效
• 系統自動記錄最大推力值及力-位移曲線
• 每塊板測試3個點位，記錄全部數據
  步驟五：測試結果分析

通過對比測試結果可以發現，兩塊板平均鍵合強度相近，板一合格率（66.7%）優于板二（33.3%）。

以上就是科準測控小編關于PCB板同位置焊點的焊接強度對比測試的相關介紹了，希望對您有所幫助。如您還有PCB板推力測試、鍵合強度評估或推拉力測試機應用等方面的疑問或需求，歡迎隨時通過私信或留言與科準測控聯系。我們的技術團隊將為您提供專業的測試建議與定制化服務方案。
