MTi 的最佳功能之一是可以與其他設備和傳感器系統同步。 借助 6 個功能（SendLatest、TriggerIndication、SyncOut、ClockSync、StartSampling 和 GNSS 1 PPS 輸出），總有一種方法可以使其他傳感器系統與 MTi 保持一致。 這些功能中的大部分也可以組合起來以實現更加通用的功能。

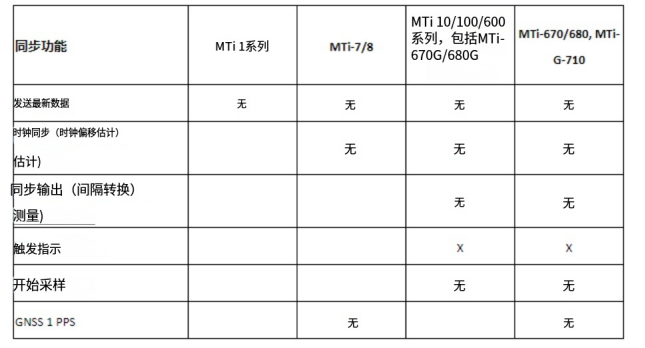

并非所有功能都適用于所有 MTi 設備。 有關每個設備可用同步選項的概述，請參閱下表。

如果在測量期間使用多個系統，那么系統之間同步測量數據很重要。 處理同步過的數據要容易得多，因?yàn)闊o需重新采樣數據以補償時鐘漂移和時鐘偏差等時序誤差。 將多個系統同步涉及兩個重要問題：同時開始測量和采樣實例的固定時間關系。 本節將解釋在使用多個測量系統時必須如何設置 MTi。

外部設備觸發 MTi：SendLatest

當外部設備觸發 MTi 時使用 SendLatest。

在下圖中，顯示了一種可能的配置，其中MTi傳感器和設備 A 同步。 在此示例中，時鐘發生器觸發設備 A 和 MTi，確保這兩個設備彼此同步。

時鐘發生器的輸出可以直接連接到 MTi。

注意：始終檢查 SyncIn 參數是否與觸發信號匹配。

一旦接收到 SyncIn 信號或 ReqData 消息，MTi 將輸出最新的可用數據。可以設置延遲發送數據，也可選擇是否需要在上升沿或下降沿觸發 SyncIn 信號等。MTi的內部時鐘決定數據何時可用。僅當在 SyncIn引腳上檢測到觸發或輪詢（ReqData 軟件觸發）時才會傳輸此數據。這意味著觸發器實例與數據的可用性不一定同時發生。因?yàn)槭褂昧藘蓚€不同的時鐘，所以在測量期間觸發實例和最后一個采樣實例之間的時間差可能會發生變化，其差值的最大值與所使用的采樣周期相等。

SendLatest 不適用于 AccelerationHR 和 RateOfTurnHR 數據輸出。如果是 PVT 數據，SendLatest 將只發送最后接收到的 PVT 數據一次。在新的 PVT 數據可用之前，后續觸發不會輸出任何 PVT 數據。使用 CAN 接口時，SendLatest 功能不可用。

MT Data中的標記：TriggerIndication

MTi除了向計算機發送數據，還可以在 MTData2 數據包（StatusWord狀態字）中加入觸發指示。 數據不會受到觸發指示的影響； 觸發脈沖將會在數據狀態字上做標記。 對于 MTi 600 系列設備，用戶可以配置 MTi 以通過配置MtData2 數據流輸出單獨的TriggerIndication 消息(在MT Manager的Device Data View中使用SetOutputConfiguration或MT SDK C++中的XsOutputConfiguration(XDI_TriggerIn2,100)進行配置)。 優點是該消息帶有觸發時刻的時間戳，因此它比僅使用StatusWord狀態字具有更好的準確性。

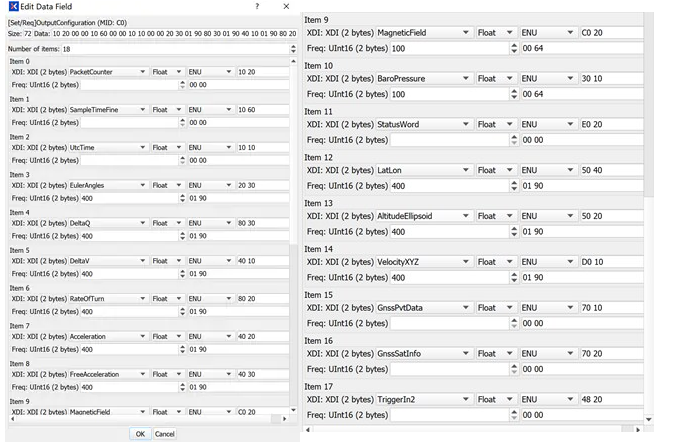

示例：通過MT Manager的Device Data View使用SetOutputConfiguration配置MT-680所有輸出選項，包括TriggerIn2(注意: 此處需要與Device Settings>Synchronization Options中的Trigger Indication(In)的Line口一致。

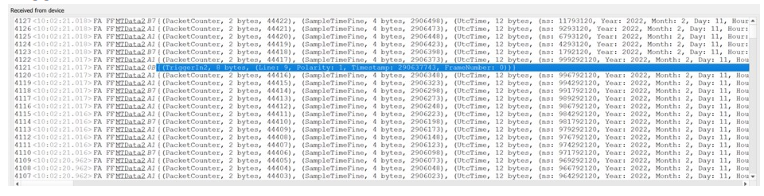

示例：在MTData2數據包中收到TriggerIn2數據，其中Timestamp是MTi收到SyncIn時刻的時間戳x100

此外，使用 CAN 接口時，TriggerIndication 功能不可用。

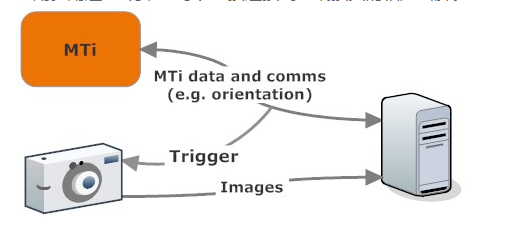

MTi 觸發外部設備：SyncOut

SyncOut（稱為間隔轉換測量(Interval Transition Measurement)，因?yàn)?SyncOut 是在捷聯積分算法( SDI) 的兩個 400 Hz 間隔之間的轉換時生成）用于觸發其他設備。

如果 MTi 的時鐘規格對于測量來說足夠準確，則 MTi 可以提供基于其內部時鐘以 400 Hz 頻率（2.5ms）生成的同步脈沖，而不管實際選擇的輸出數據的頻率如何。 例如，當 Interval Transition Measurement （間隔轉換測量）設置為跳躍因子(Skip Factor)為 3 且脈沖寬度(Pulse Width) 為 1000 μs 時，將輸出以下內容：1 ms 同步脈沖、9 ms 無同步脈沖、1 ms 同步脈沖、9 ms 無同步脈沖 等等。 每個脈沖后將跳過三個脈沖，從而產生 100 Hz 的輸出信號。 數據輸出（例如姿態）以及設置的數據更新率與間隔轉換測量的功能實現無關。

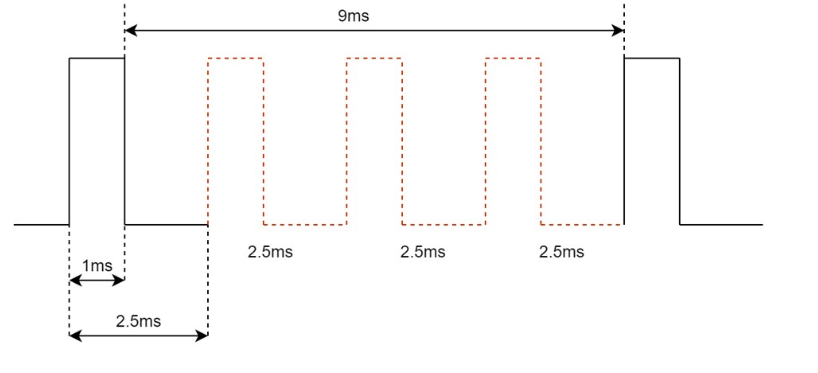

上圖顯示了使用1ms脈沖寬度，跳躍因子為3的示意

SyncOut 標記在數據流中輸出，顯示 SyncOut 脈沖傳輸?shù)臏?zhǔn)確時間。 信號可以設置為脈沖或滾動模式，在脈沖模式的情況下，極性可以設置為負或正。 低級通信協議（Xsens MTi 文檔）描述了不同的設置。

要將 SyncOut 信號連接到外部設備，您可以直接從 MTi/MTi-OEM 制作一根定制電纜來連接 SyncOut 引腳（有關引腳配置，請參閱具體型號的Xsens MTi 參數表或用戶手冊），或者如果您使用多用途 電纜，您可以直接連接到終端接頭的相應引腳。

始終檢查輸入電壓電平和外部設備的輸入阻抗是否符合 SyncOut 規格。

1 PPS 直接從 GNSS 接收器輸出

SyncOut 線上的另一種可能性是 1 PPS 信號，它是直接來自 GNSS 接收器。 這個 1 PPS 脈沖的持續時間為 100 us，并以 30 ns 的精度精確輸出整數秒（1.00000、2.00000 等）。 此功能僅適用于支持 GNSS 的 MTi 設備。 MTi-680(G) 不支持上述真正的 1 PPS 信號，但它可以使用間隔轉換測量功能生成自己的 1 PPS 脈沖。 該脈沖隨后與內部 GNSS 接收器的 1 PPS 脈沖同步，但它不會準確出現在整數秒處。

同步兩個時鐘：ClockSync

MTi 具有時鐘同步功能：可以使用頻率已知的外部時鐘來調整 MTi 內部時鐘的偏差。 請注意，調整后的偏差也用于校準慣性傳感器，因此不會引入額外的誤差。 當錯過一個脈沖時，例如 因?yàn)樗鼪]有發送或丟失在輸入線上，這不會對性能產生不良影響。 脈沖可能不存在的最長時間為 30 秒。

時鐘同步可用于兩個不同的用例：

• 當精確的外部時鐘可用（例如 GPS 時間脈沖）時，可以將此頻率發送到 MTi 以確保 MTi 的時間遵循 UTC 時間。
• 當外部設備的時間常數與 MTi 不同時，傳感器讀數在某些時刻將不再相互對齊。 如果外部設備接受同步脈沖，則可以使用SyncOut； 如果外部設備可以以與 MTi 所需輸出頻率相同的頻率發送同步脈沖，則可以使用 SyncIn。 如果這兩個選項都不可能，則時鐘同步是一種替代方法。

一旦 ClockSync 被激活，它在 MTi 的StatusWord狀態字輸出中的相應位將被升高。 有關更多詳細信息，請參閱 MT 低級通信協議文檔(MT Low-Level Communication Protocol Document)。

MTi-7、MTi-8、MTi-670(G)、MTi-680(G) 和 MTi-G-710 使用時鐘偏差估計功能將 MTi 與 GPS 時間 (1 ppm) 同步。 默認情況下會設置此同步，盡管不推薦，但可以禁用此同步設置。

*請注意，并非所有參考時鐘頻率都受 ClockSync 功能支持。這是因?yàn)閰⒖紩r鐘周期需要以整數毫秒為單位進行配置。例如，支持 100 Hz（周期 = 10 ms）的參考時鐘頻率，但不支持 60 Hz（周期 ~ 16.67 ms）。 ClockSync 功能可以處理配置的參考時鐘周期與實際參考時鐘周期之間的小偏差 (-0.5%)，但是當配置 17 ms 的時鐘周期 (f ~ 58.8 Hz) 時，60 Hz 的參考時鐘信號將超過此值。
*請注意，與 MTi 10/100 系列相比，ClockSync 實際上不會調整 MTi-7/8或MTi-600 系列的內部采樣時鐘的速率。相反，MTi-7/8或MTi-600系列將使用 ClockSync 將輸出數據流與提供的 ClockSync 信號對齊。每個數據包的時間戳仍將根據 MTi-7/8或MTi-600 系列的（未調整的）內部采樣時鐘定義。如果啟用，MTi 600 系列的 SyncOut 信號也將與提供的 ClockSync 信號對齊。StartSampling

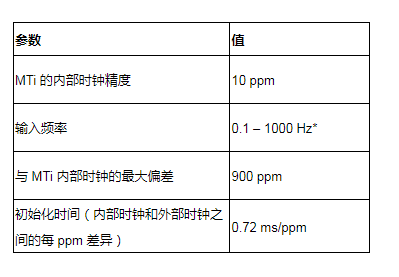

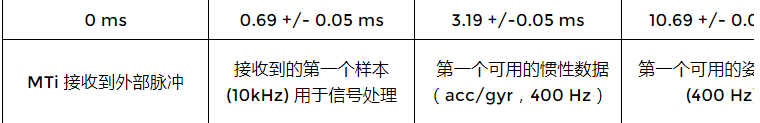

MTi 的高級計時功能之一是 StartSampling 同步功能。 StartSampling 將觸發 MTi 開始處理數據，從而可以選擇采樣的開始時間。 當數據的時序需要以優于 2.5 ms 的精度與外部傳感器或傳感器系統對齊時，這非常有用。 時序規范如下：

注意：此表中的規格僅適用于 MTi 10/100 系列。

可以設置延遲“接收到的第一個樣本”以及整個數據輸出，最長可達 0.65536 秒。 例如，設置 6810 us (6.81 ms) 的延遲將在接收到外部脈沖后 10 ms 時輸出數據。


結合多種同步功能

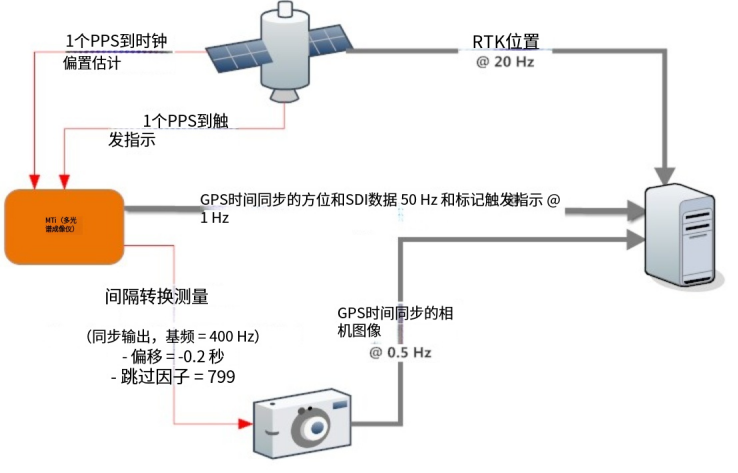

可以在 MTi 上配置多個同步功能。 如果您需要同步多個設備，這會很有用，例如 一個 GPS 設備（提供1PPS脈沖）、一個 MTi-300 和一個需要0.2 秒來拍攝照片的外部相機。

在本例中，您可以使用 GPS 脈沖將 MTi 的時鐘與 GPS 時鐘同步（使用 Clock Bias Estimation），但您還需要知道 GPS 和 MTi 之間的時間差（可以設置Trigger Indication：1 PPS 觸發的時間戳將在 MT Data2 數據包內顯示）。 如果您需要的姿態數據的更新率與相機圖像的速率不同，您可以通過設置跳躍因子(SkipFactor) 和偏移量來配置間隔轉換測量 (SyncOut)輸出，以便讓相機有時間制作圖片。

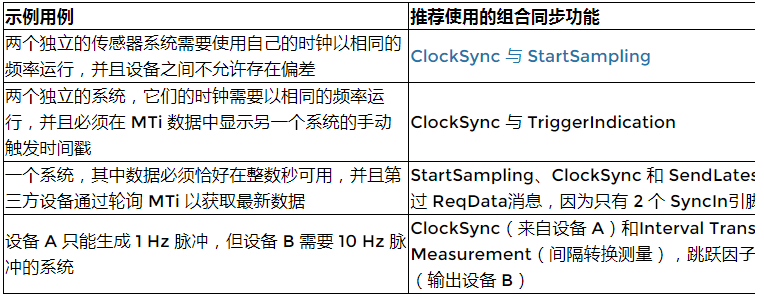

可能的同步組合列表如下所示。 還有更多用例，Xsens 可以在這方面為您提供建議。

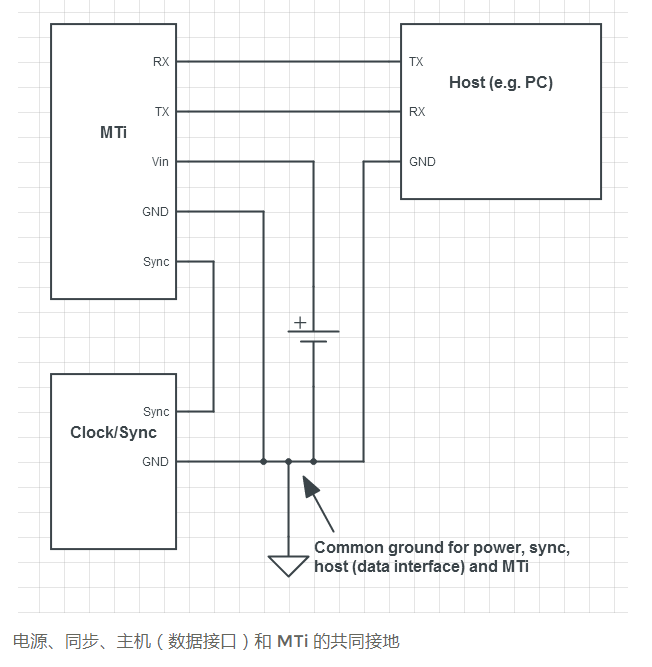

同步設備的共同接地

就像通信接口一樣，需要有一個共同接地點。 這意味著 MTi 的地必須連接到串行接口（USB 或串行）、電源（USB 或外部）和同步/時鐘設備的地。 如果忽略這個共同接地，同步接口可能會受到不可修復的損壞或通信，或可能無法啟動。 請參閱下面的示意圖。
