提到步進電機，大家的固有印象大多是：開環用著方便，但丟步、抖動、噪音大、高速扭矩衰減是長期存在的痛點。而能改善這些問題的 FOC（磁場定向控制），常被認為是 BLDC/PMSM 伺服電機的專屬方案，和步進電機適配門檻極高。

但事實并非如此：兩相步進電機不僅可以實現 FOC 控制，通過 ADI TMC9660ATB+T這款全集成電機控制器，單芯片即可完成兩相步進 FOC 全鏈路控制，還能大幅降低方案開發門檻。

為什么步進電機要做FOC控制

傳統開環微步驅動，始終繞不開這幾個核心局限：

1. 無位置反饋，負載超出保持轉矩后易出現丟步，定位精度難以保障

2. 低速運行時易產生低頻振蕩，抖動、噪音明顯，無法適配高平穩性需求的場景

3. 高速區間繞組電流畸變嚴重，扭矩快速衰減，電機可用轉速范圍受限

4. 靜止?fàn)顟B(tài)下持續通入額定保持電流，電機發熱量大，能效表現不佳

FOC 通過對電機定子電流的解耦控制，實現轉矩與磁通的獨立調節，可從根源上改善上述問題。但傳統純軟件 FOC 方案，需要外置高性能 MCU、獨立柵極驅動、電流采樣、多軌電源等多款芯片，方案復雜、研發周期長、硬件成本高，難以在步進電機的常規應用中落地。

硬件化 FOC，為兩相步進優化

TMC9660 最核心的優勢，是將 FOC 控制全鏈路通過硬件實現，無需外部主控制器運行復雜的 FOC 算法，同時針對兩相步進電機的控制特性做了專屬適配，在性能與易用性上實現了平衡。

硬件化架構帶來的最直接優勢，是大幅降低 FOC 開發門檻，同時相比軟件方案擁有更低的控制延遲、更快的響應速度，讓兩相步進電機也能實現伺服級的控制效果。

用TMC9660做步進 FOC 核心難點

大幅降低丟步風險：閉環位置實時反饋，配合硬件電流環可動態匹配負載調整輸出轉矩，從根源上改善開環控制的丟步問題，提升定位精度

超靜音低抖運行：正弦化繞組電流驅動+ 可編程模擬濾波，超低速運行也能保持平穩，運行噪音顯著降低，完美適配 3D 打印、醫療設備等對平穩性要求嚴苛的場景

改善高速扭矩特性：精準的磁場定向控制，可有效抑制高速工況下的電流畸變，大幅緩解步進電機高速扭矩衰減問題，拓寬電機的可用轉速范圍

降低發熱提升能效：可根據實際負載動態調節輸出電流，靜止?fàn)顟B(tài)無需持續滿額勵磁，顯著降低電機無用功耗與溫升，提升電池供電設備的續航表現

簡化方案降低成本：?jiǎn)涡酒蒄OC 控制、柵極驅動、電流采樣、電源管理全鏈路功能，大幅減少外圍器件數量，縮小 PCB 占用空間，有效降低硬件 BOM 成本

單芯片全集成，步進驅動方案不用東拼西湊

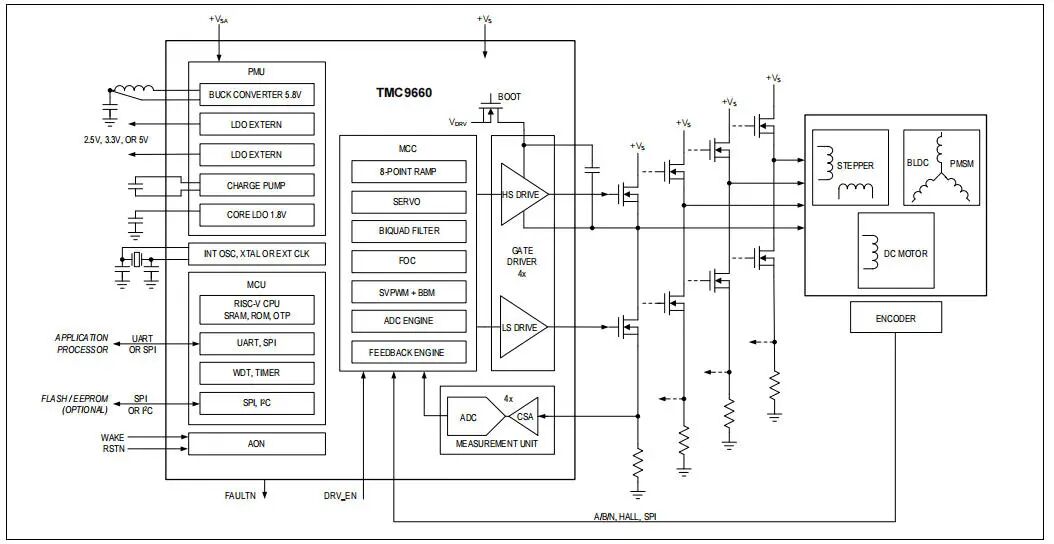

無需為驅動、電源、保護電路額外搭配芯片，TMC9660 單芯片即可覆蓋兩相步進驅動系統的全部核心需求，關鍵硬件規格如下：

除此之外，芯片還集成了支持 100% PWM 占空比的涓流充電泵、帶獨立內部振蕩器的看門狗、支持按鍵與定時器喚醒的低功耗休眠模式，可適配工業現場嚴苛的工作環境。

應用領域

TMC9660ATB+T特別適合以下步進電機項目：

工業3D打印機（閉環擠出、高精度平臺）

桌面機械臂（平滑低速、力矩保持）

實驗室自動化（低噪音、高重復定位）

AGV舵輪（兩相步進+編碼器閉環）

點膠機、貼片機（高速啟停、位置準確）

當然，它也能隨時切換到三相BLDC或有刷DC電機——一顆芯片，多種玩法。

從開環微步到硬件 FOC 閉環，TMC9660ATB+T讓兩相步進電機也能輕松實現伺服級的控制性能，同時憑借高集成度方案，有效幫助客戶縮短研發周期、降低開發門檻、優化硬件成本。
