側墻工藝是半導體制造中形成LDD結構的關鍵，能有效抑制熱載流子效應。本文從干法刻蝕原理出發，深度解析側墻材料從單層SiO?到ONO三明治結構及雙重側墻的迭代演進，揭示先進制程下保障器件可靠性與性能的核心邏輯。

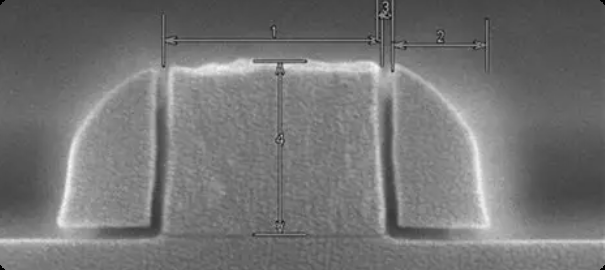

側墻工藝是半導體制造中用于形成輕摻雜漏（LDD）結構的關鍵技術。在器件尺寸不斷縮小的過程中，漏極電壓升高會導致耗盡區寬度增加，載流子在強電場作用下形成高能熱載流子，進而引發熱載流子注入效應，這是導致器件和芯片失效的常見誘因。為降低漏極與襯底PN結附近的峰值電場強度，研發人員引入了LDD結構，即在漏極與溝道之間形成一層很薄的輕摻雜區。側墻工藝的作用正是在LDD離子注入后，制造出掩蔽層以防止后續重?fù)诫s的源漏離子注入影響輕摻雜區域。從器件剖面圖可見，LDD結構位于側墻正下方，側墻能夠有效掩蔽LDD結構，且該工藝不需要掩模版，成本較低、流程簡單。

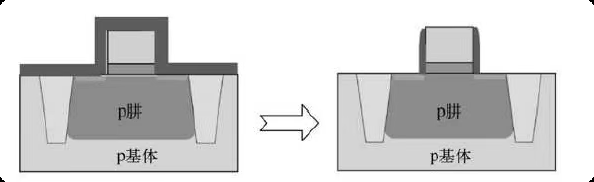

側墻的形成基于各向異性的干法刻蝕回刻技術。首先淀積厚度為S1的介質層，多晶硅柵的厚度為S2，其側面介質層總厚度為S1+S2。干法刻蝕方向垂直向下，刻蝕停止于硅表面，刻蝕厚度即為S1，因此多晶硅柵側面剩余的介質層厚度為S2，最終形成側墻結構。側墻的橫向側面寬度略小于S1，該寬度決定了LDD結構的橫向尺寸，由淀積的介質層厚度決定。

側墻刻蝕工藝流程

側墻刻蝕的典型流程如下：先沉積介質層，隨后進行各向異性的干法刻蝕回刻，刻蝕方向垂直向下，停止于硅表面。側墻的厚度由沉積的介質層厚度決定。針對側墻刻蝕工藝，主要反應氣體包括C4F8、CH3F、CH2F2、CHF3、CF4等，同時需添加稀釋氣體如O2、Ar和He。對于由二氧化硅和氮化硅組成的ON側墻，通常使用含氫的碳氟化合物氣體（如CH3F、CH2F2、CHF3）進行刻蝕。

在0.8μm及以下的工藝技術中，淀積的隔離側墻介質層為二氧化硅，常用TEOS（四乙基氧化硅）發生分解反應生成，厚度約2000?。TEOS的臺階覆蓋率良好，隨后利用干法刻蝕形成側墻。

側墻介質材料的技術迭代

隨著特征尺寸不斷縮小，側墻介質層材料經歷了多次更新迭代。對于0.8μm及以下工藝，使用單層二氧化硅即可滿足要求。當特征尺寸降至0.35μm以下時，單層二氧化硅已無法滿足器件電性能需求，需采用二氧化硅和氮化硅（SiO2/Si3N4，ON）雙層組合結構。其原因有二：其一，單層刻蝕時沒有停止層，易損傷硅襯底，而雙層結構中下層可作為刻蝕停止層；其二，深亞微米下柵極與漏極接觸填充金屬距離很近，二氧化硅隔離效果不足，氮化硅具有更好的電隔離特性。典型工藝為先LPCVD淀積約200?二氧化硅作為應力緩解層，再淀積約1500?氮化硅。

當特征尺寸進入0.18μm及以下，雙層側墻結構出現新問題：厚度較大的氮化硅會產生應力，使器件發生應變，導致飽和電流減小、漏電流增大。為此引入三明治結構（SiO2/Si3N4/SiO2，ONO），即先淀積約200?二氧化硅、再淀積約400?氮化硅、最后用TEOS生成約1000?二氧化硅。該結構通過減薄氮化硅并由兩層二氧化硅控制應力影響。

當特征尺寸達到90nm及以下時，柵極與漏極間的寄生電容Cgd逐漸增大并影響器件速度。為增大柵極與漏極LDD結構的距離，采用雙重側墻技術：先淀積約50?二氧化硅和約150?氮化硅，刻蝕形成第一重側墻，進行LDD離子注入；隨后再淀積ONO三明治結構作為第二重側墻。第二重側墻的典型工藝為L(zhǎng)PCVD淀積約150?二氧化硅、約350?氮化硅、約1000?二氧化硅，依次刻蝕形成最終結構。

側墻工藝隨晶體管尺寸縮小而不斷演進，其介質材料經歷了從單層二氧化硅、雙層二氧化硅/氮化硅、ONO三明治結構到雙重側墻的演變過程。
