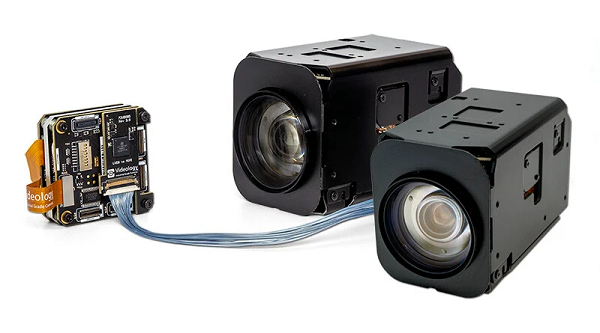

在高清圖像模組不斷向小型化、高性能發展的趨勢下，Sony FCB-EV9520L 作為一款高端一體化機芯，其內部與外部信號連接對線束提出了更高要求。其中，承擔高速數據傳輸任務的極細同軸線束（Micro Coaxial Cable），在復雜應用環境中的可靠性尤為關鍵，尤其是彎折壽命性能，直接關系到整機系統的穩定運行。

一、極細同軸線束在高清機芯中的應用特點
極細同軸線束主要用于LVDS、MIPI等高速信號傳輸場景，其核心優勢包括：
高帶寬、低損耗：滿足高清圖像數據高速傳輸需求；
優異的抗干擾能力：同軸結構天然具備良好的屏蔽性能；
柔性強、體積?。哼m用于緊湊空間布線設計；
在FCB-EV9520L等高清機芯應用中，線束往往需要頻繁彎折或長期處于動態工作狀態，如云臺設備、工業檢測設備等，因此彎折壽命成為關鍵指標。

二、彎折壽命測試的必要性
彎折壽命測試是評估極細同軸線束可靠性的重要手段，其主要目的包括：
驗證線束結構穩定性；
評估導體與屏蔽層抗疲勞能力；
檢測信號完整性隨彎折變化情況；
尤其是在高速信號傳輸場景中，任何微小的阻抗變化或屏蔽層損傷，都可能導致圖像異常，如閃爍、丟幀甚至黑屏。

三、彎折壽命測試方法解析
常見的極細同軸線束彎折測試通常包括以下幾個關鍵參數：
1. 彎折半徑（Bending Radius）：通常設定為線徑的5~10倍，半徑越小，對線束結構應力越大。
2. 彎折角度與頻率：常見測試角度：±90°或180°，測試頻率：10~60次/分鐘。
3. 測試循環次數：標準測試范圍：1萬次~10萬次以上，高可靠性應用要求更高。
4. 在線監測指標導通性（Continuity）、阻抗變化（Impedance）、信號衰減（Insertion Loss）。

四、影響彎折壽命的關鍵因素
1. 導體材料與結構：高純度銅材及多股細絞結構可顯著提升抗疲勞性能。
2. 絕緣層材料：FEP、PTFE等高分子材料具備更好的耐彎折性能和穩定介電常數。
3. 屏蔽結構設計：編織屏蔽 vs 繞包屏蔽，多層屏蔽結構更耐疲勞，但柔性需優化平衡。
4. 外被材料（Jacket）：柔軟耐磨的外護套可降低彎折應力集中，延長使用壽命。

五、測試結果對實際應用的指導意義
通過彎折壽命測試，可以為FCB-EV9520L系統設計提供重要參考：
優化布線路徑：避免過小彎折半徑；
選型更可靠線束結構：提升系統穩定性；
提前預判故障風險：降低售后維護成本；
在實際項目中，建議結合使用環境（如溫度、振動、移動頻率）進行綜合評估，而非僅依賴單一測試指標。

極細同軸線束作為高清圖像傳輸系統中的關鍵組成部分，其彎折壽命直接影響設備的長期穩定運行。通過科學的測試方法與合理的結構設計，可以顯著提升線束在復雜環境下的可靠性表現，為Sony FCB-EV9520L等高端機芯應用提供堅實保障。
如果你也在關注高速信號傳輸與線束可靠性問題，歡迎持續交流與探討，我是【蘇州匯成元電子科技】，為您分享更多專業連接解決方案與行業經驗。
