　　對于無線充電的技術，蘋果并不是第一個，三星在五年前就做出無線充電布局，如今三星第四代折疊式無線快充技術更是對蘋果無線充電技術的實力比拼。

　　無線充電市場由iPhone X引爆風潮后一發不可收拾，但今天我們來說說另一個推動無線充電的大品牌：三星。

　　iPhone是今年也就是2017年才支持無線充電，同時也是2017年才支持快速充電，而三星則是五年前NOTE2時期就已經對手機做出無線充電布局，用戶購買無線配件的方式替換后殼即可享有無線充電功能，后來Note5、S6系列、Note7、S7系列、S8、Note8等手機出廠都自帶無線充電功能，可以說無線充電市場三星是第一個用力去推動其發展的大型移動終端企業。

　　作為手機無線充電配套設備的無線充電器，三星亦致力于推動無線充電器發展，相比起現在iPhone 5W充電，三星早就在無線充電上使用快充技術，使用三星自有9V快充充電器連接后，無線充電器可以達到最高15W輸入功率。

　　三星的無線充電器如今已經發展到第四代，今天為大家?guī)砣钦郫B式無線快充充電器EP-PG950拆解測試。

　　三星EP-PG950折疊上無線充電器外包裝非常簡約，透明的面殼再加上簡易的吸塑內殼可以直接看到充電器本體，透明殼上可以看到“快速充電技術”字眼，右上角有防偽標貼可以查詢真?zhèn)巍?/p>

　　包裝盒背面寫著無線快充功能適配S8、S8+、S7、S7edge、Note5、S6 edge+等，生產日期2017年7月27日越南制造，型號：EP-PG950，在信息右邊我們可以看到“qi”無線充電標準，也就是其他支持“Qi”無線充電的手機也可以使用這款產品。

　　開箱物品如下，廣告小冊子x1、三包憑證x1、說明書x1、MicroUSB to USB-C轉接頭x1、無線充電器本體x1。

　　充電器面板采用類似真皮材質制作，摸上去手感柔韌有彈性，而且?guī)в幸欢ǖ姆阑饔?，正面上印刷著FAST CHARGE快充字樣表示這是一款支持無線快速充電的產品。

　　EP-PG950名字叫做“折疊式”無線充電器，什么叫折疊式呢？

　　橫向推拉后可以傾斜向上拉起，底座正好有一個斜面作為限位坡度防止手機下滑，變形設計讓手機可以水平擺放、豎立擺放、橫向擺放，滿足不同用戶不同場景需求，十分不錯的設計。

　　變形機構是鋼質彈力滑軌搭配鋼質阻尼合頁，金屬材質可以避免用戶“大力出奇跡”造成損壞。

　　底座側面有一顆LED指示燈，綠、藍、青三種顏色對應顯示充電中，已充滿，故障三種狀態，把三星充電盒的狀態燈沿用過來了。

　　左邊是厚度為7.4mm的某品牌無線充電板，市面上大多數無線充電器厚度都是屬于這一類輕薄式。右邊是本文主角三星無線快充充電器，三星簡直是三層芝士巨無霸漢堡，厚度達到29.5mm，為什么大家都在追求輕薄的時候三星卻越做越厚？那是因?yàn)闊o線充電器發熱十分大，輕薄款的無法控制發熱量只能做低功率，而三星選擇這么大體積散熱就不存在問題，所以三星可以做到大功率無線快充。

　　把充電器反過來我們可以看到他使用了USB-C型輸入接口，三星很貼心的贈送了一個MicroUSB to USB-C轉接頭用戶不必?fù)?dān)心使用問題。在產品四周可以看到一圈開孔散熱格柵，保證大功率無線快充時迅速對流散熱降溫。

　　底座整個平面都是一塊橡膠防滑墊，避免產品放置時隨意晃動，中間銘牌參數如下，型號：EP-PG950、輸入電壓：5.0V2.0A / 9.0V1.67A、生產廠：三星電子有限公司、越南制造，右邊同樣帶有“Qi”無線充電協議LOGO。

　　這么大的一個無線充電器里面究竟長什么樣子？小編已經迫不及待要?jiǎng)邮至?，把底部防滑橡膠墊撕開后可以看到8顆十字螺絲。

　　卸掉十字螺絲后底殼仍然有卡口扣緊，慢慢沿著邊緣把底殼分離出來。

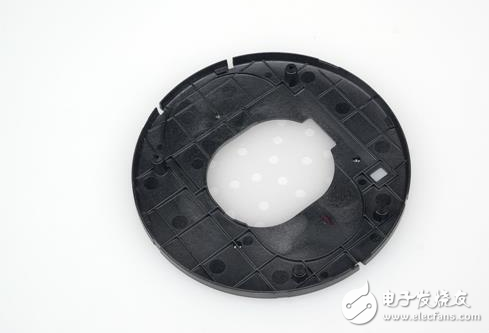

　　底殼細節，EP-PG950 PC材質。

　　半透明白色的是LED指示燈導光膠。

　　去掉底殼后可以看到PCB結構，一根排線引出指示燈。

　　PCB俯視一覽。

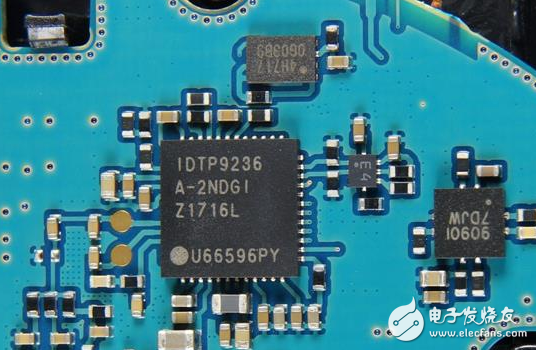

　　IDT IDTP9236無線充電發射端IC。

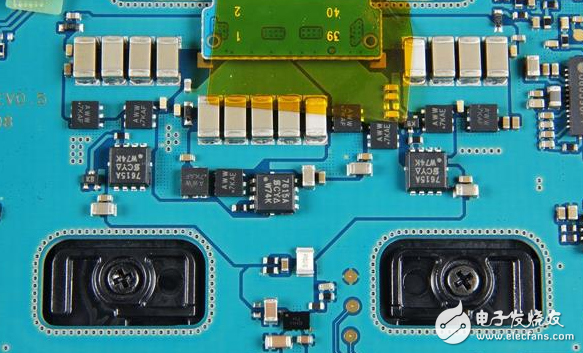

　　3+1組輸出MOS管對應著3個不同位置的線圈，其中1組與另外3組配合，起到H橋驅動的作用。

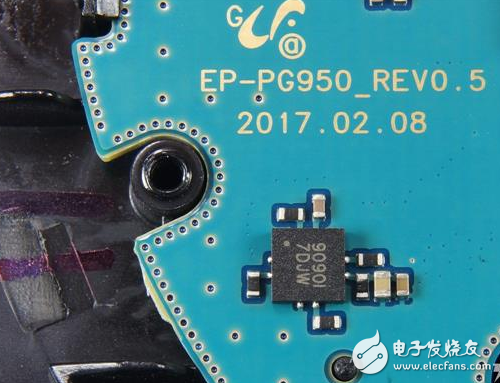

　　909017，疑似霍爾元件，通過檢測上蓋的磁性，確定上蓋的位置，切換不同的線圈以進行最大功率的充電。

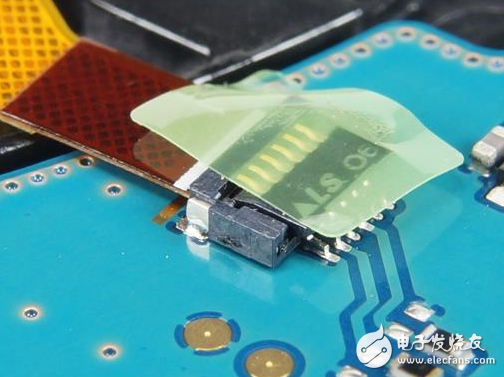

　　多色LED軟排線與PCB連接，排線上粘有絕緣固定膠紙避免松脫。

　　線圈發射組件也是通過軟排線與主PCB連接。

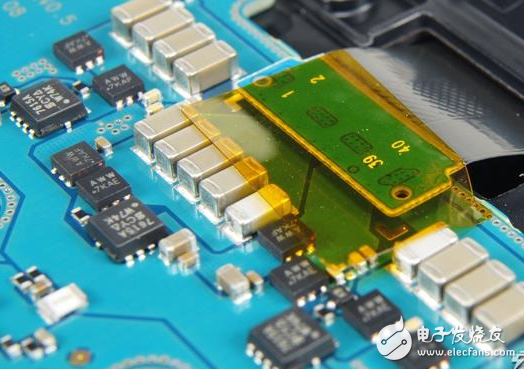

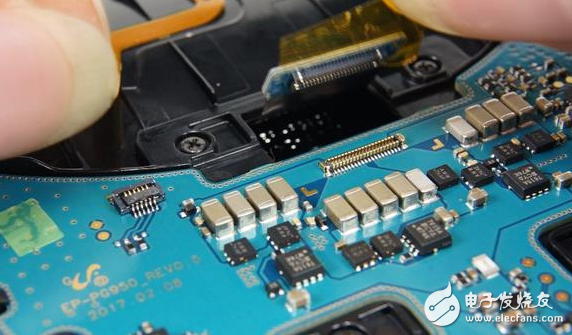

　　撬起兩個排線作進一步拆解，無線充電線圈的連接器很是精細，手機上用的那種，多個觸點并聯降低電阻。

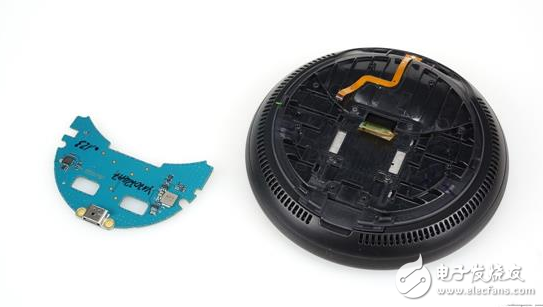

　　分離排線接口后，主PCB拆出。

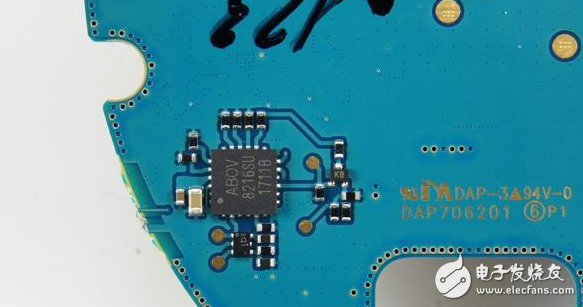

　　ABOV 8216 單片機，負責燈控等其他充電主控不支持的功能。

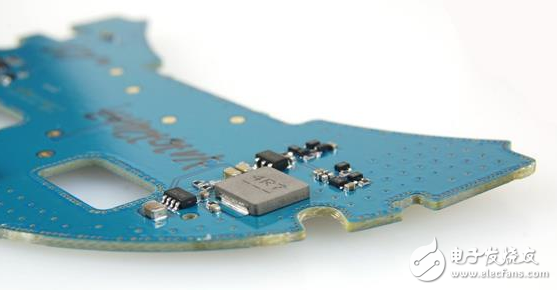

　　超薄的一體合金電感。

　　看起來是一路開關降壓加上線性穩壓。

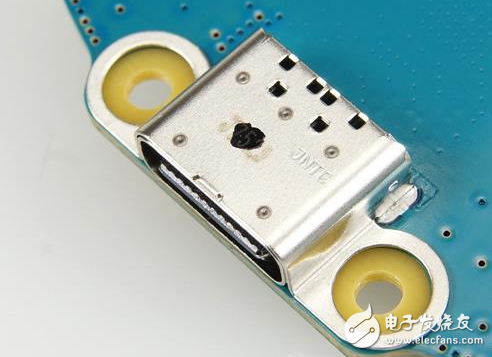

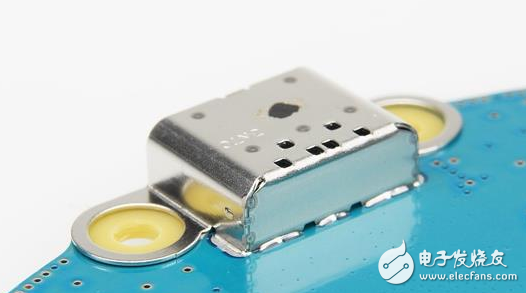

　　整體包裹的全屏蔽USB-C母座，兩邊帶有寬大的固定耳，插拔抗扭耐操性非常高。

　　USB-C母座來自韓國JNTC，殼體上可以看到多處點焊與內件焊接的十分牢固。

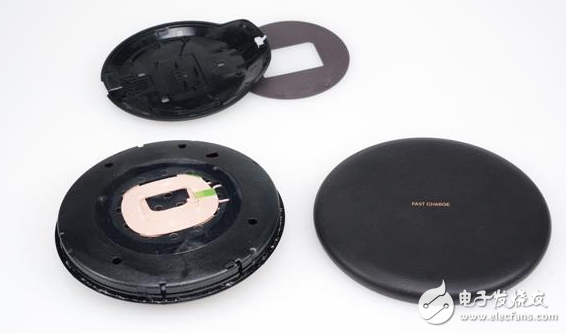

　　然后輪到面板部分，分離出皮質承托面蓋板。

　　皮質面蓋底部帶有一塊薄海綿，讓面板摸起來有一定柔韌彈性手感，而且起到撐起的作用讓空氣有位置流通，避免面板發熱。

　　終于輪到線圈部分了，線圈由一塊內殼體包裹著，中間透明膠版開著不少通風孔，冷空氣就是由這些通風孔吸入后流過線圈降溫。

　　擰開4顆螺絲拆掉線圈蓋板。

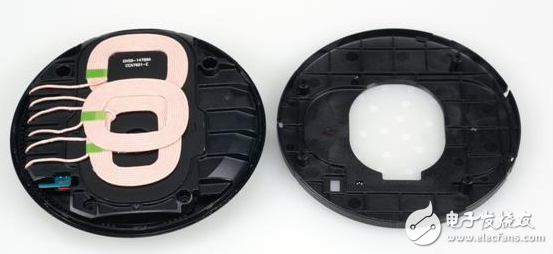

　　終于露出3個線圈，超大的范圍可以對應水平放置、豎立擺放、打橫放置，總結起來就是一句話，怎么放都能充。

　　進一步拆解，需要把線圈模塊拿出，可以看到底部的主動散熱風扇。

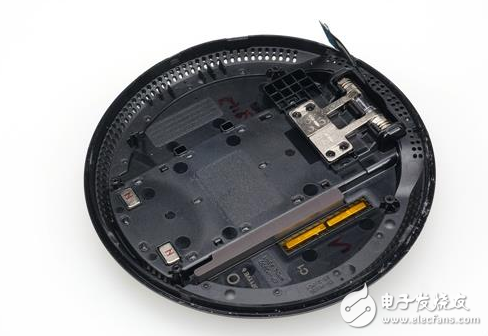

　　滑動與折疊結構件由鋼質合頁與滑軌組成。

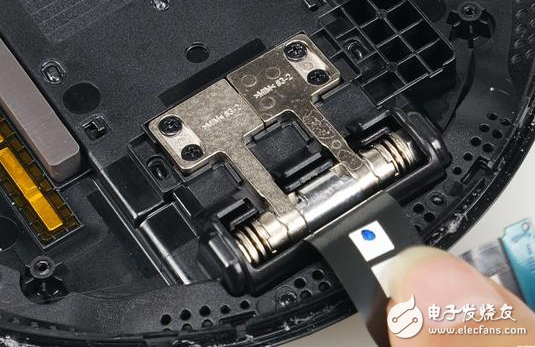

　　合頁細節。

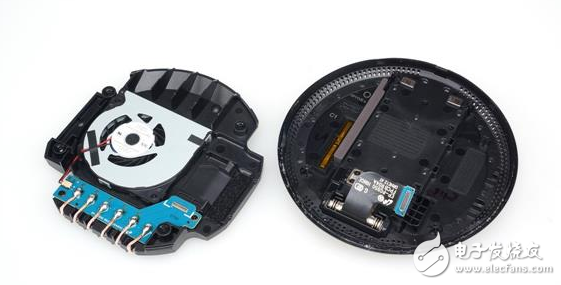

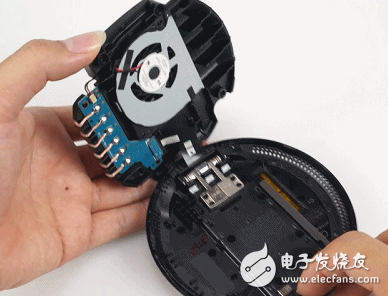

　　線圈模塊通過排線與主PCB連接。

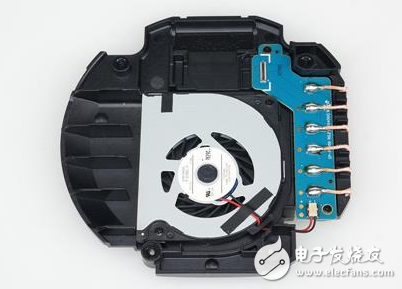

　　線圈模塊底部俯視圖。

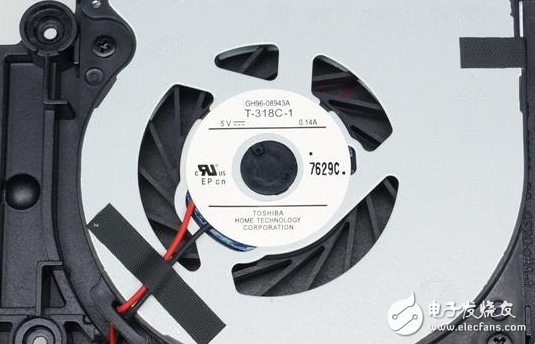

　　使用了東芝TOSHIBA的離心風扇，功率為：5V / 0.14A / 0.7W。

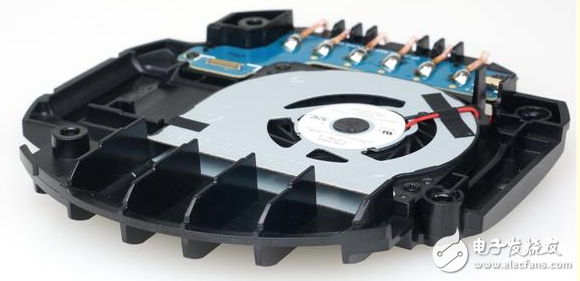

　　離心風扇出風口做了多條導風槽，讓熱空氣排出殼體外不積聚。

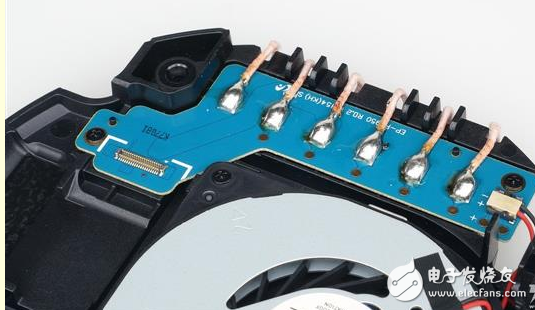

　　線圈焊點非常飽滿有光澤，浸潤度高。

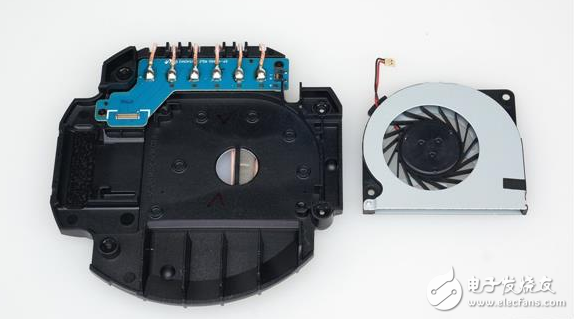

　　分離風扇可以看到線圈底部的進風口，冷空氣通過蓋板上的透明孔進入，然后在多片線圈之間流轉帶走熱量，最后通過離心風扇排出殼體外。

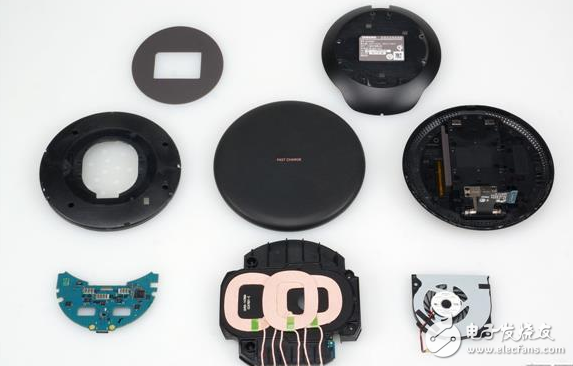

　　全部拆解一覽。

　　三星手機放上去可以激活無線快充，高達15W的發射端輸入功率真心給力，但不是三星手機，其他品牌例如蘋果能用嗎？

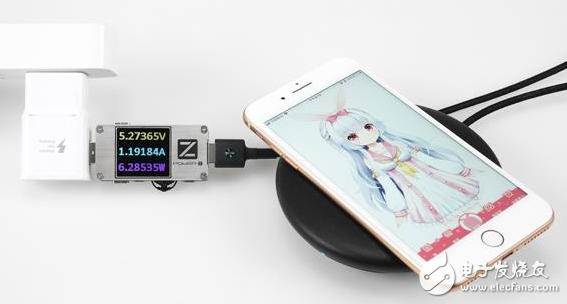

　　得益于“Qi”無線充電標準，哪怕是其他品牌手機，只要是支持“Qi”無線充電的也一樣能使用，連死對頭蘋果也可以在三星無線充電器上充電，iPhone 8 Plus支持5W無線充電，使用ChargerLAB POWER-Z測試得出發射端輸入功率6.28W，當然功率肯定沒三星手機那么高就是了，蘋果5W無線充電本來功率就只有那么低。

　　總結：

　　三星折疊式無線快充充電器EP-PG950拆解完畢，這款產品就是大家俗稱的三星第四代無線快充充電器，皮質面板手感十分不錯，而且自身就有很好的防滑作用所以不用像其他品牌那樣加一圈防滑橡膠，堅持多年使用巨無霸的身材顯得有點另類，但也得益于這么大的身材可以做到大功率無線快充。

　　堅固的鋼質折疊變形機構支持水平放置、豎立放置、打橫放置滿足不同場合需求，USB-C輸入接口支持5V2A / 9V1.67A 最大15W的快充輸入功率，產品四周的散熱格柵再加上內部主動散熱風扇支持，把發熱壓制在可接受水平。

　　出色的工業化設計加上精細的做工，大功率無線快速充電能做到這個品質，三星應該是第一個。

　　無線充電碎片化必須是大功率才有意義，所以這種大塊頭應該就是以后發展方向了，就連蘋果也馬上把iPhone 5W無線充電功率要提升7.5W，因?yàn)樘艘稽c(diǎn)都不爽不好用，不是么。
