2.2、攝像頭模塊

攝像頭根據感光元器件的差異，可分為兩類：CCD與CMOS，兩者在其應用過程中根據自身特點各有利弊。通常認為CMOS在應用過程中功耗比較低，而CCD則成像效果較好。因此，交通監控的攝像裝置通常采用CCD攝像頭。目前，隨著互聯網時代的發展，市面上攝像裝置多數都自帶WIFI功能，這對交通網絡的監控系統提供了一個研發方向，在實際應用中自帶WIFI功能的攝像頭避免了布線的繁瑣，極大地提高了應用效率。

2.3、無線模塊

系統在設計及應用過程中，為了避免突發情況的發生，都應設置故障報警功能。在交通系統中，路口交通裝置發生故障，同時工作人員無法知曉的情況下，其交通就會陷入混亂，輕則交通堵塞重則釀成交通事故，因此報警系統不僅有而且需具備時效性。在實際系統管理工作中，管理人員通常處于遠離實際交通信號源的監控室內，而為了能實時監控路口交通燈情況，這里就要用到一些無線傳輸方式。表1就是應用較多的幾種無線傳輸方式。

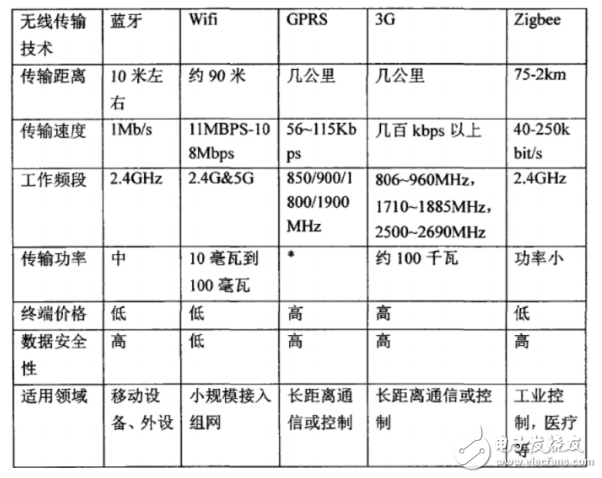

表1 ?常用無線傳輸方式對比

從表1中可以看出，一些無線傳輸方式的傳輸距離較短，如藍牙、Wifi和Zigbee。本文所需的無線傳輸需要大距離大范圍的傳輸方式，如3G網絡和GPRS。

3G網絡，傳輸量大、速度快，信號有時不穩定；GPRS傳輸范圍廣、成本低且信號穩定，號稱“永遠在線，永遠連通”的技術。智能交通燈的遠程信號傳輸對速度要求沒有那么高，再綜合性價比考慮，這里選用GPRS的無線傳輸方式進行故障報警。

2.4、電源模塊

電源是整個系統的動力源，對于整個系統運行過程處于至關重要的作用，系統中不同模塊對供電需求也各不相同。交通燈電壓在12-24V，攝像頭電壓在12V，核心模塊電路板S3C2410標準電壓在3.3V。因此，電源模塊設計需根據系統整理電量要求進行總體設計。

本文設計的系統，其電源模塊還特別加了應急電源部分，通過應急電源電池可在系統發生斷電時給監控中心發出報警。

3、系統軟件組成

系統軟件組成分為四個主要模塊：

3.1、操作系統--Linux

Linux是屬于源代碼操作系統，不存在黑箱技術；特點是內核小，運行、更新快；具有穩定性好、移植能力強、網絡功能強大、兼容性好等特點。它是免費的IOS，在市場極具競爭性。這里選用的操作系統就是Linux系統。

3.2、路口車輛等待情況監測模塊

該模塊是通過分析攝像頭的圖片來反饋路口車輛的通行狀態，根據圖片中反映出的車輛路口等待情況，并利用智能控制模塊來實現交通路口交通燈的智能控制。

3.3、智能交通燈的控制模塊

該模塊主要是根據路口交通燈車輛通行狀況的圖片來獲取路口各方向車輛的等待情況，并根據具體獲取的信息來選擇交通燈的延遲方案，并將最終方案反饋給路口車輛等待情況監測模塊。

3.4、緊急故障報警處理模塊

該模塊主要功能是檢測反饋系統故障，系統在工作過程中一旦出現問題，該模塊會通過GPRS定位到故障源并及時將故障信息反饋到實時監控中心，監控中心得到信息后會立即通知相關管理人員作相應處理。如果在系統運行過程中，電源出現突然斷電的情況，則緊急應急電源會立刻啟動進行臨時性供電，以完成系統故障報警。

4、結束語

本文主要介紹了系統的整體設計。首先對系統進行了需求分析和可行性分析，針對需求對系統軟硬件進行整體設計。在本文，硬件部分只對其架構提出整體設計，這里不做詳細介紹。
