MAX7232BF為串行輸入4位數據、2位小數點和4位地址;輸出為10位數據加20個獨立小數點，數據輸出代碼為BCD碼，每一位的2個小數點都在COM3上。可以直接與微處理器連接。

　　1　管腳結構及說明

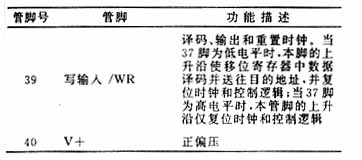

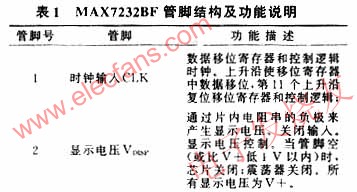

　　MAX7232BF具有雙列直插式40管腳封裝和四邊形式44腳封裝?，F(xiàn)以40腳封裝的通用形式介紹其管腳結構及功能;44腳封裝的形式類似，只是有部分管腳為空(NC)，以及其他管腳號與其功能相對40腳有些差異。如表1所示。

　　2　動態顯示驅動時序

　　由于LCD顯示驅動信號與LED顯示驅動信號不大相同，因而不能簡單地在動態顯示驅動方式的LCD電極上加高電平或低電平，否則顯示會出現混亂。另一方面，LCD兩電極間不能有直流電壓，即兩電極驅動信號的平均值應該為0。因此，LCD顯示驅動信號需要采用偏壓法，常用的偏壓法有1/2偏壓、1/3偏壓、1/4偏壓和1/7偏壓等。MAX7232BF驅動信號采用1/3偏壓來進行動態掃描驅動，掃描信號從背電極輸出，顯示信息從筆段電極輸出。

　　3　譯碼選擇格式

　　MAX7232BF輸入4位數據、2位小數點和4位地址的二進制數據，他們的組合不同，產生的輸出形式也各不相同。下面將分別討論各種組合的譯碼格式，根據不同的顯示需要，選擇其中不同的編碼組合來產生需要的顯示格式。

　　3.1　小數點譯碼輸出格式

　　小數點控制輸入2位，由此產生4種不同的組合，根據顯示的需要可選擇其中任一種格式，譯碼格式如表2所示。

　　3.2　數據譯碼輸出格式

　　數據控制輸入4位二進制數據，共形成16種輸出格式，由于MAX7232BF輸出為BCD碼，只需要1～9共9位數字，另外還有1個不輸出控制，其他6位不用。

　　3.3　地址譯碼輸出格式

　　MAX7232BF最多可輸出10位數據，由4位輸入二進制地址數據來控制。將這4位數據譯碼為16位，其中前10位選擇輸出位的地址，后6位無效。

　　4　MAX7232BF的工作時序

　　MAX7232BF有3種輸入時序：

　　第1種是用來輸出10位數據(最大值，可以小于10位)和20個獨立的小數點;

　　第2種是用來輸出10位數據(最大值，可以小于10位)但不輸出任何小數點;

　　第3種是用來輸出10位數據(最大值，可以小于10位)但只輸出右邊10個獨立的小數點(AN2)。

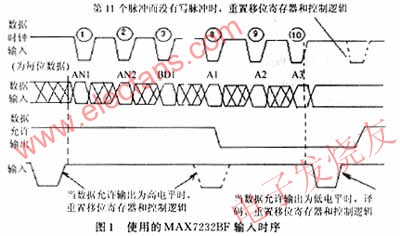

　　為了使設計的液晶顯示器的顯示功能盡量強大，不僅要在硬件上保證功能強大，在軟件上也要使硬件的最大功能盡量發揮出來，所以在時序上要選擇第1種時序，使2個小數點都可以顯示，在此，只讀第1種時序。圖1為這種輸入方式的輸入時序。

　　如圖1所示，其數據輸入時序依次為：AN1→AN2→BD0→BD1→BD2→BD3→A0→A1→A2→A3，要求在時鐘脈沖的上升沿時，按順序輸入這10位數據，他與時鐘脈沖配合進行數據輸入。在每個時鐘脈沖的上升沿，MAX7232BF自動將數據輸入線上的數據讀入，因此，每個時鐘脈沖都要輸入一位數據，不允許在寫期間停止若干周期，直到寫控制線變?yōu)榈碗娖綖橹埂?/P>

　　另外還有寫輸入線與數據允許輸出線的相互關系，以及通過他們來控制數據輸入的原理及過程。當數據允許輸出為高電平時，寫輸入線寫脈沖的上升沿將會觸發復位移位寄存器和控制邏輯，從緊接著的時鐘脈沖上升沿開始讀入數據;在數據允許輸出保持高電平時，MAX7232BF正在讀入數據時，若再有一個寫輸入脈沖，那么再次復位移位寄存器和控制邏輯，MAX7232BF重新開始讀入數據;當數據允許輸出為低電平時，寫輸入線的寫脈沖上升沿將使數據允許輸出變?yōu)楦唠娖?，二者共同作用使輸入的?shù)據譯碼、鎖存入輸出緩沖器中，并復位移位寄存器和控制邏輯，準備讀入下一個數據。

　　5　MAX7232BF與單片機之間的硬件連接

　　采用89C51單片機的P1口作為控制顯示器輸入部分，利用其P1.2， P1.1和P1.0共3根控制線分別控制MAX7232BF的時鐘輸入、寫控制輸入以及數據輸入;考慮到不同編程方式的需要，有些要利用 MAX7232BF的數據允許輸出線的輸出信號作為選擇條件的要求，可以利用P1.3作為MAX7232BF的輸出允許線的接收端。

　　6　軟件編程

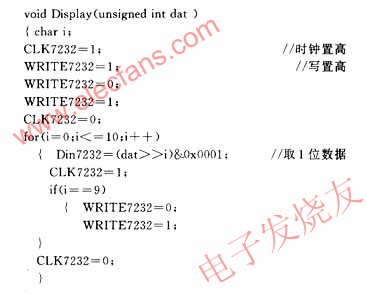

　　本文給出顯示的子程序，子程序如下：

　　7　結　語

　　采用MAX7232BF作為液晶驅動，并以1/3時間分割法的方式驅動液晶顯示器，用來代替并行顯示器，以減少傳輸線的數目、提高顯示器的壽命，以前極少見過用MAX7232BF作為液晶驅動的論述。本文對MAX7232CF和MAX7234系列也有參考意義。MAX7232CF與MAX7232BF 的區別在于MAX7232CF一個小數點在COM1上，而另一個在COM3上。MAX7234為串行輸入6位數據(ASCII碼)，3位地址，輸出為5個字符，但沒有獨立的小數點。
