????KC-102為單片機顯示板模塊，它包括了單片機不同的顯示功能組件接口，包括數碼管，液晶屏，LED點陣屏，TFT彩屏接口。

KC-102 單片機顯示板模塊板載硬件資源如下：

????1. 8位LED數碼管：可以試驗和仿真各種計數器、數字顯示、以及用單片機做電子鐘等仿真。比如計數器、秒表、電子鐘等等。
????2. 1602字符型液晶屏接口：2行每行16個字符。自帶字符庫、帶背光，經典的液晶顯示器件通過液晶屏顯示你想要的信息，比發光管、數碼管顯示更為漂亮，專業化。
????3. 12864點陣型液晶接口：電子市場常見的128X64標準液晶模塊，我們可以用來顯示中文和圖形。
????4. 點陣屏:板載8*8 LED點陣屏，可以完成點陣實驗。
????5. TFT彩屏接口：1.8寸TFT真彩液晶屏，完成單片機驅動TFT真彩液晶實驗，制作數碼相框等。
????6. 所有硬件資源接口，全部通過插針外延供外擴展使用。

硬件接口描述：

????J3：12864點陣型液晶顯示屏接口，與屏直接相連。
????J5：1602字符型液晶顯示屏接口，與屏直接相連。
????J7：TFT彩色液晶顯示屏接口，與屏直接相連。
????R26：1602液晶顯示屏對比度調節電位器。
????R17：12864液晶顯示屏對比度調節電位器。
????J2（1--8）：8位數碼管片選信號端。
????J2（DP--A）：8位數碼管字形控制信號線。
????J6：1602液晶顯示屏所有引腳。
????J4：12864液晶顯示屏所有引腳。
????J8：TFT彩色液晶顯示屏所有引腳。
????J9：8*8點陣顯示屏8條列線。
????J10：8*8點陣顯示屏8條行線。
????J11、J12：VCC與GND接線端。

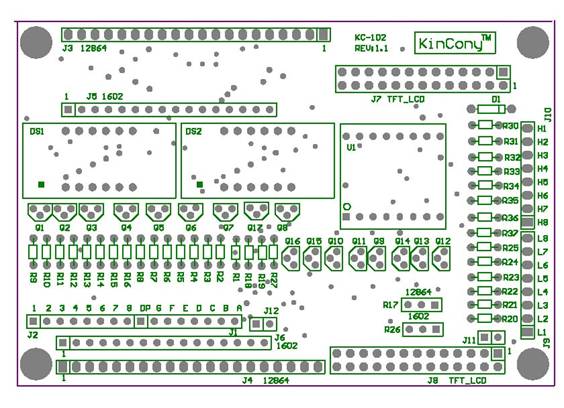

KC-102 單片機顯示板模塊 元件分布說明：

模塊相關背景知識介紹：

????數碼管、1602字符型液晶屏、12864點陣型液晶屏的接線及使用方法請參考書本前面部分。
????8×8 點陣LED：

圖（1）為8×8點陣LED外觀及引腳圖，其等效電路如圖（2）所示，X8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一列置1電平，某一行置0電平，則相應的二極管就亮，即只要其對應的X、Y軸順向偏壓，就可以使LED發亮。例如如果想使左上角LED點亮，則Y0=1，X0=0即可，應用時限流電阻可以放在X軸或Y軸。

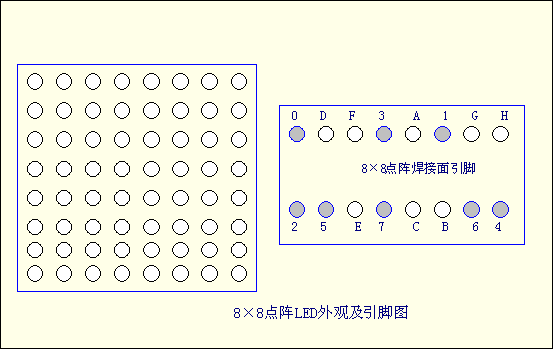

圖（1）8×8點陣LED外觀及引腳圖

?

圖（2）8×8點陣LED等效電路

????點陣LED掃描法介紹：

??? LED一般采用掃描式顯示，實際運用分為三種方式：點掃描、行掃描、列掃描。16×64=1024Hz，周期小于1ms即可。若使用第二和第三種方式，則頻率必須大于16×8=128Hz，周期小于7.8ms即可符合視覺暫留要求。此外一次驅動一列或一行（8顆LED）時需外加驅動電路提高電流，否則LED亮度會不足。

設計實例：

????要實現一根柱形的亮法，對應的一列為一根豎柱，或者對應的一行為一根橫柱，因此實現柱的亮的方法如下所述：
????一根豎柱：對應的列置1，而行則采用掃描的方法來實現。
????一根橫柱：對應的行置0，而列則采用掃描的方法來實現。

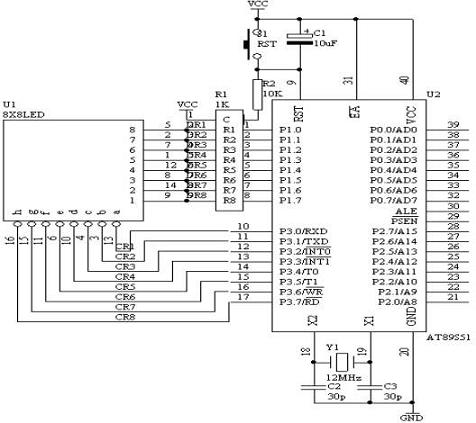

????硬件電路連接方法：

C語言程序代碼實例：

#include

unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void delay(void)
{
unsigned char i,j;
for(i=10;i>0;i--)
for(j=248;j>0;j--);
}

void delay1(void)
{
unsigned char i,j,k;
for(k=10;k>0;k--)
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}

void main(void)
{
unsigned char i,j;
while(1)
{
for(j=0;j<3;j++)　　//從左到右3次
{
for(i=0;i<8;i++)
{
P3=taba[i];
P1=0xff;
delay1();
}
}

for(j=0;j<3;j++)　　//從右到左3次
{
for(i=0;i<8;i++)
{
P3=taba[7-i];
P1=0xff;
delay1();
}
}
for(j=0;j<3;j++)　　//從上到下3次
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[7-i];
delay1();
}
}
for(j=0;j<3;j++)　　//從下到上3次
{
for(i=0;i<8;i++)
{
P3=0x00;
P1=tabb[i];
delay1();
}
}
}
}

TFT彩色顯示屏：

????TFT（Thin Film Transistor）即薄膜場效應晶體管。所謂薄膜晶體管，是指液晶顯示器上的每一液晶象素點都是由集成在其后的薄膜晶體管來驅動。從而可以做到高速度、高亮度、高對比度顯示屏幕信息。TFT屬于有源矩陣液晶顯示器。

????TFT-LCD液晶顯示屏是薄膜晶體管型液晶顯示屏，也就是“真彩”（TFT）。TFT液晶為每個像素都設有一個半導體開關，每個像素都可以通過點脈沖直接控制，因而每個節點都相對獨立，并可以連續控制，不僅提高了顯示屏的反應速度，同時可以精確控制顯示色階，所以TFT液晶的色彩更真。TFT液晶顯示屏的特點是亮度好、對比度高、層次感強、顏色鮮艷，但也存在著比較耗電和成本過高的不足。TFT液晶技術加快了手機彩屏的發展。新一代的彩屏手機中很多都支持65536色顯示，有的甚至支持16萬色顯示，這時TFT的高對比度，色彩豐富的優勢就非常重要了。
TFT屏的那么多點都是由硅片控制的，它就是LCD的控制芯片。例如要想顯示左上角第一個點，那么這個點的坐標就是X0,Y0。微處理器首先通過數據接口發送X坐標給LCD，再發送Y給LCD，最后發送數據組成顏色代碼給LCD。這樣LCD就會在左上角第一個點顯示出來相應的顏色。不管是一幅圖片還是一個視頻都是按照這個方式來顯示的。

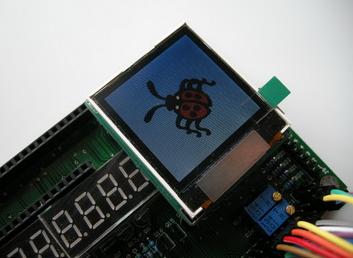

我們提供了C語言程序代碼實例，其功能是用51單片機控制TFT彩屏顯示彩圖，要顯示的圖形如下：

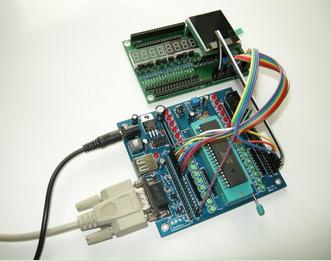

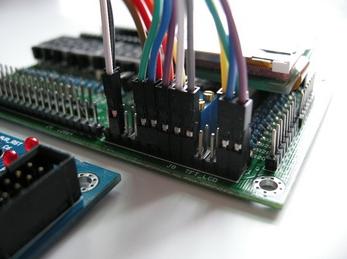

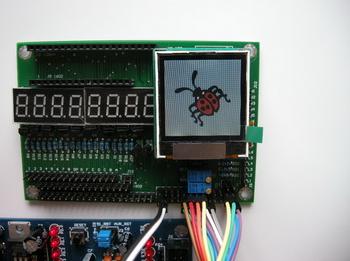

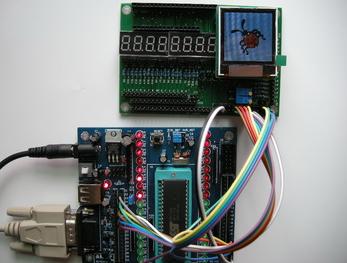

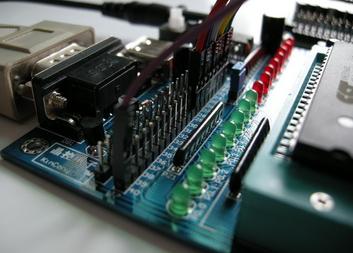

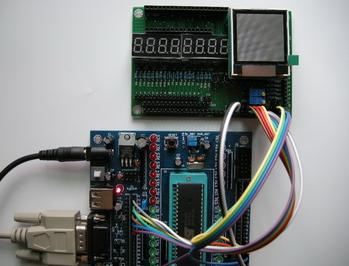

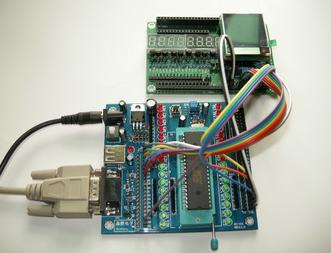

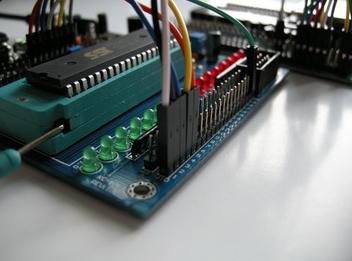

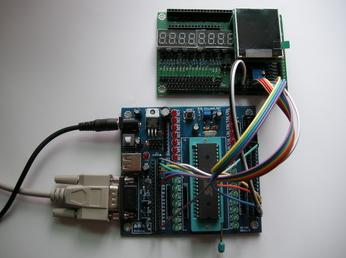

下面是我們的將“KC-101 51/AVR單片機最小系統核心板”與“KC-102 單片機顯示板模塊”相連，用51單片機控制TFT彩屏進行圖像顯示的實驗：
