在FPGA的源同步的系統設計中，常常我們會碰到把隨路時鐘和數據一同輸出的情形，如同下面的系統：

在這樣的系統中，要求輸出時鐘o_clk和o_dat要由嚴格的相位對齊關系，一般是邊沿對齊或者中心對齊。

那么如何才能保證上述相位對齊關系呢？

(1) 第一種做法（這樣用的人不少）。

對于數據，通常用系統時鐘打一拍或者不打拍，組合邏輯直接輸出。

對于時鐘，通常直接把FPGA內部的系統時鐘賦值到IO PAD的輸出管腳上。

如下所示：
assign O_CLK = sys_clk;
always@(posedge sys_clk)
o_dat= data_i;
// or assign O_dat =data_i;

這樣的處理方式，需要約束文件里面通過offset out（UCF，SDC類似）約束輸出時鐘和數據的相位關系。

上面的處理方式其實對于FPGA不是最優選擇。而且對于時鐘直接賦值輸出的處理方式，在某些器件上還會產生錯誤！更好的處理方式是下面第2中：

(2) 第二種做法

對于輸出的數據，無論如何都要做到最終送到IO PAD時，是寄存器輸出。這樣我們可以把寄存器約束到IOPAD里面的IO LOGIC里面，保證所有數據輸出延遲的一致性。

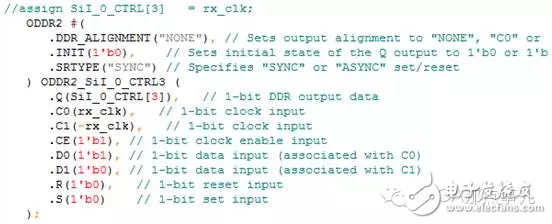

對于時鐘，通過類似ODDR2的元件來產生一個時鐘鏡像輸出：

這樣的處理方式，不管是數據，還是時鐘，實際上都是寄存器輸出，而且都可以把它們放置到IO PAD里面，保證了時鐘和所有數據相對相位關系的一致性。
