上周的博客中我們完成了硬件的搭建，并且把硬件部分導入到SDK，見Adam Taylor’s MicroZed Chronicles Part 67: AXI DMA II，下一步通過寫一個簡單的程序來實現將XADC核的數據進行導入。

首先，我們需要配置AXI DMA核來實現數據的傳輸。

AXI DMA核可以實現以下數據傳輸，其中一些比較復雜：
? 簡單的連續傳輸
? 簡單的連續中斷傳輸
? 不連續傳輸
? 不連續中斷傳輸

我們需要使用Vivado通過對AXI DMA核進行例化來實現不連續傳輸。但是我們這次不使用不連續傳輸?shù)睦?，而是使用?jiǎn)單的連續傳輸來演示DMA的基本流程。

為了實現上述功能，我們需要做以下工作：
? 初始化XADC核
? 初始化AXI DMA核
? 配置XADC核
1. 設置時序?yàn)榘踩Ｊ?br /> 2. 根據需求設置或關閉提醒
3. 使能時序通道
4. 設置ADC分頻系數
5. 設置成需要的時序模式

? 配置XADC連接
? 配置 AXI DMA核
1. 定義存儲地址
2. 等待DMA的復位結束
3. 解除DMA的中斷
4. 開始數據交換. 進行如下操作:
1. AXI DMA核例化
2. 定義存儲地址
3. 定義需要傳輸?shù)淖止?jié)數
4. 定義傳輸方向

? 等待DMA傳輸空閑
? 檢測在存儲地址是否存儲有期望的值

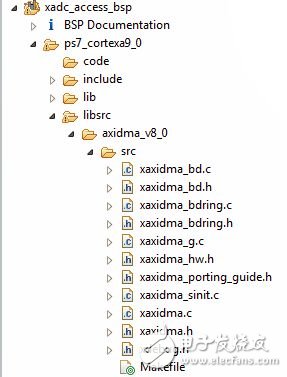

上述過程演示了DMA的使用過程，但是由于要處理器要等待DMA的傳輸完成，導致處理器效率低下。基于中斷操作的則是處理器可以繼續進行其它操作。當傳輸完成后，DMA控制核會給出信號表示傳輸完成。在上述幾期的課程中，我們已經使用過XADCPS.h 和 SYSMON.h對XADC進行了多次配置。并且為了是AXI DMA可以正常工作，我們需要AXIDMA.h庫對其進行配置。該庫提供了許多有用的函數。AXIDMA的配置和初始化類似于那些需要XXX_LookupConfig和XXXX_Cfg的ps外設。驅動文件放在以下文件夾下BSP->ps7_Cortex_a9_0->libsrc->axidma_v8_0->src:

簡單的數據傳輸可通過如下函數進行：
XAxiDma_SimpleTransfer(&AxiDma,(u32) RX_BUFFER_BASE,0x100, XAXIDMA_DEVICE_TO_DMA);

工程代碼可在github論壇下載，鏈接如下: https://github.com/ATaylorCEngFIET/MicroZed-Chronicles

在下一期博客中，我們可以知道如何使用Zynq約束，什么是約束，我們?yōu)槭裁葱枰?/p>

前幾期的博客可以通過點擊MicroZed Archive.訪問。
