Adam Taylor's博客系列講解在基于ARM的Zynq SoC芯片可編程邏輯上實現定點數學函數計算。

我們已經在MicroZed 系列的前期博客中學習了在PL（可編程邏輯）內實現定點運算，現在我們來分析系統內如何執行這些函數，將會發現令人驚訝的結果。

在編寫代碼前，需要確定我們?cè)谔囟▽?shí)例中用到的比例因子（小數點位置）。在這個示例中，輸入信號將在0至10范圍內，所以我們可以在16位的輸入向量?jī)?nèi)封裝4個小數位和12個分?jǐn)?shù)位。

執行上述等式，其中有三個常量 A, B和C：

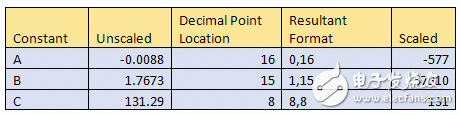

我們需要在計算中縮放這些常量。在FPGA這樣做的好處在于，我們可以分別擴展每個常數以優化性能，如表所示：

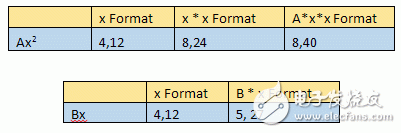

執行上述公式后，我們需要考慮合成向量的擴展，如下圖的Ax2 and Bx：

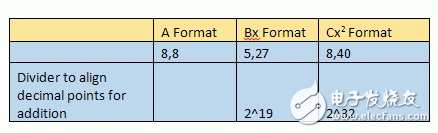

要執行最后加上常量C，我們需要對齊小數位。因此，我們需要將Ax2 和Bx的結果值除以2的乘方，對齊常量C的小數位。結果值的格式為8,8。

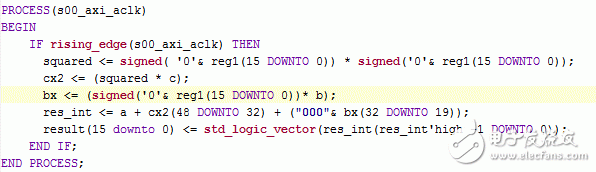

完成上述計算后，我們開始在前期博客中創建的Vivado外設中執行設計。第一步是打開Vivado內的框圖，右鍵單擊外設，然后選擇“Edit in IP Packager”。當IP Packager在頂層文件中打開后，我們可以很容易地執行簡單進程，可在數個時鐘周期數完成計算。（這個實例中是5個時鐘周期，您也可進行進一步優化。）

現在我們可在Vivado內重新封裝和重要?jiǎng)?chuàng)建項目（記得更新版本號），然后將更新的硬件導出至SDK。

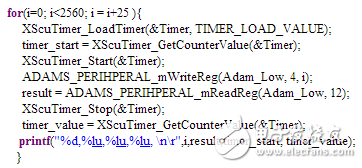

在SDK內我們可以使用此前使用的相同方法，唯一不同的是以前使用的是浮點系統，現在使用的是定點系統：

在MicroZed板創建上述代碼并運行后，通過通過串行鏈路輸出以下結果：33610除以2 ^ 8結果等于131.289，這個結果值是正確的， （參見Zynq PS/PL, 第5篇: Adam Taylor’s MicroZed 系列25）。

計算結果相同，但最大的區別是計算時間。雖然由于外設執行實際計算只需要5個時鐘周期，但生成這個結果值消耗140個時鐘周期或42ns，而在使用ARM Cortex-A9處理器在 Zynq SoC PS消耗了25個時鐘周期。

為什么會產生差異？難道可編程邏運行速度不夠快？

這就需要在外設I / O開銷的中所學到的技巧。使用PL，我們必須考慮基于AXI總線和AXI總線頻率的總線延時，在這個應用程序中是142.8MHz （所要求的是150兆）。AXI總線開銷導致計算時間長于預期。當然所有努力并非徒勞，我們只是執行錯誤。由于I / O開銷的原因，不應使用這種方式卸載Zynq SoC PL任務。

如果我們要采取更加合理的方法，我們會使用DMA發送至外設提出計算要求，正如我在博客系列對有關PL / PL接口所解釋的那樣。這個例子說明了DMA的重要性，我將在下一個博客中對實驗結果進行解釋。
