在這個演示示例中我們將使用UART接口實現CPU0 與上位機（筆記本）之間的通信連接，我們將從上位機發送8位ASCII碼值到Zynq SoC的串口，一旦被接收，這個8位的ASCII碼值將被傳輸?shù)街付ǖ腛CM內存地址，并且這個內存地址是被兩個處理器內核所共享的。每次CPU1的定時器時間到期后，CPU1將讀取這個內存地址的值，并將相應的GPIO輸出管腳的值設置為所讀取到的數值。LED燈是設計在MicroZed I/O載板上的，載板通過Micro Header器件與Zynq SoC相連，通過相應的設置，LED燈就會根據讀取到的ASCII碼值進行亮滅顯示。我們通過查看LED燈的狀態就可以確認在兩個CPU之間傳遞的值是否正確。

顯然我們首先要做的事就是設置要使用的內存地址，我們將只傳遞8位無符號整數，所以我們只需要申請一個地址空間，這里我已經選擇使用ZynqSoC的OCM的最高的64K字節的存儲區完成這個工作，我禁止了這塊存儲空間的cache（緩存）功能，在應用程序中我們可以使用下面的函數命令來實現。
Xil_SetTlbAttributes(0xFFFF0000,0x14de2);

我將利用0XFFFF0000這個內存地址作為介質實現在CPU0與CPU1之間傳遞一個字節的數據，當然有很多方式可以實現這個功能，下面我們將介紹兩種最常用的方式：

第一種方法是利用通用的Xilinx I/O接口函數實現對制定地址的讀取與寫入，這些函數包含在Xil_IO.h頭文件中，允許在CPU的地址空間內實現存儲與訪問8位、16位或者32位的字符型、短整型或整型的數值數據。使用這些函數你就可以讀取指定地址的數據，或者像指定地址寫入指定的數據。
Xil_Out8(0xFFFF0000,0x55);
read_char = Xil_In8(0xFFFF0000);

為了確保這些地址指向的是同一個OCM位置，尤其是當不同的人編寫不同的應用程序，他們將會調用共同的頭文件，頭文件中包含的對這個地址的宏定義，這是一個非常好的工程實踐的例子，例如下面所示：
#define LED_PAT 0xFFFF0000

第二種方法是在兩個程序中使用指針指向通一個存儲位置。我們可以定義一個指針指向一個常量地址，使用C語言我們會定義一個宏，如下所示
#define LED_OP (*(volatileunsignedint *)(0xFFFF0000))

這種方法不需要再調用Xilinx I/O接口的庫函數，通過指針就可以實現訪問功能。

上面這兩種方法都可以成功實現我的筆記本通過UART與CPU0通信，然后數據傳輸給CPU1，最后控制在MicroZed I/O載板上的LED燈的亮滅狀態，如下面的圖片所示（我們用黑白相機拍照為了阻止眩光，最右側是LED燈的最低位）：

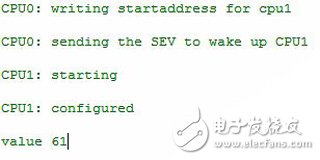

下面的信息是從ZynqSoC接收到的：

當然當我們通過OCM來實現ZynqSoC上的處理器之間的通信時，我們必須記住寄存器的值的更新速度比我們目前看到的要快，因?yàn)槲覀兪褂昧薈PU1的定時器來觸發存儲器的讀操作，在下一篇博客中，我們將介紹ZynqSoC的處理器之間更加復雜的通信方法，我們將集中介紹軟件中斷的方式。

? Copyright 2014 Xilinx Inc.
如需轉載，請注明出處
