　　CPCI總線是當前流行的高速嵌入式計算機總線，目前大多數嵌入式計算機系統的接口最終都要經過CPCI總線與計算機內存進行交互。CPCI的總線規范保證了其具有良好的兼容性和可靠性。

　　本文設計的系統采用PLX公司生產的CPCI協議轉換芯片PCI9054，通過Verilog HDL語言在FPGA中產生相應的控制信號，完成對數據的快速讀寫，從而實現了與CPCI總線的高速數據通信。

　　1 系統設計

　　系統主要由PCI9054和FPGA構成，系統結構圖以及信號連接如圖1所示。通過利用FPGA的可編程性，可實現更多的擴展功能，如與DSP，A/D等不同速率間接高速通信等。協議轉換芯片PCI9054的作用就是保證本地?cái)?shù)據采集板卡和主CPU板卡之間的數據可以高速準確地傳輸。

?

　　2 PCI9054性能分析

　　PCI9054是由PLX公司生產的一種基于PCI V2.2總線規范的通用接口芯片。它支持單字節方式和突發方式兩種傳輸方式。其總線端支持32位/33 MHz傳輸，本地端可以通過突發方式達到最大132 Mbit·s-1的傳輸速率，并且可以控制改變本地端的總線寬度。

　　PCI9054可以看做一座建立在CPCI總線和本地用戶局部總線之間的橋梁。因?yàn)镻CI9054具有6個可編程FIFO存儲器進行數據緩存，從而保證兩者之間數據傳輸?shù)恼_性和實時性。并且PCI9054允許其中任意一端作為主控設備去控制總線，同時另外一端作為目標設備去響應總線。

　　PCI9054內部具有多個寄存器組，用以對其兩端的工作狀態和工作方式進行控制。PCI9054對其內部的所有寄存器組和FIFO都行了統一的地址映射，用戶可以從兩端通過編程訪問所有FIFO及寄存器組的每個字節，從而查看兩端的工作狀態和改變兩端的工作方式。

　　3 PCI9054局部總線的接口設計

　　整個CPCI接口的設計思路為：FPGA通過橋接芯片PCI9054與CPCI總線連接，其內部使用異步雙口RAM來進行高速數據的緩沖，通過使用VerilogHDL語言編程來控制FPGA中的異步雙口RAM，以實現系統數據在嵌入式CUP板卡內存與CPCI板卡之間的高速傳輸。

　　PCI9054提供了3種物理總線接口：CPCI總線接口、LOCAL總線接口和串行EPROM接口。其中CPCI總線接口協議在嵌入式操作系統中的驅動包已經帶有，而串行EEPROM的初始化是由PLX公司的PLXMON軟件在嵌入式操作系統中進行在線燒寫的，所以本系統設計的重點就是關于LOCAL總線接口的控制和傳輸，其接口電路示意圖如圖2所示。

?

　　PCI9054與本地總線之間的接口稱之為LOCAL BUS，是CPCI總線系統設計中十分重要的一環。PCI9054 LOCAL BUS在系統設計中，其總線直接與Alter公司的EP2S90F78014芯片的數據總線相連，同時通過運用Verilog HDL語言編程來實現對雙口RAM控制器的功能。

　　PCI9054 LOCAL BUS有3種工作模式，分別為M、J和C模式。M模式是專為Motorola公司開發和設計的，而另外兩種工作模式就應用的比較廣泛。其中J模式因?yàn)闆]有LocaL Master，所以它的地址總線和數據線沒有分開，從而增加了開發難度。而在C模式下，PCI9054芯片通過片內的邏輯控制可以將CPCI的局部地址和數據總線分開，從而有效地降低了開發難度，并且能靈活地為本地工作時序提供各種工作方式，所以本系統設計方案選擇了LOCAL總線的C工作模式，工作頻率為40 MHz。

　　4 局部總線的實現

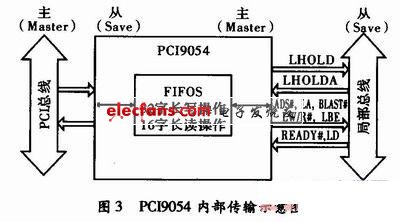

　　PCI9054支持主模式、從模式和DMA傳輸方式，根據本系統設計的需求，采用從模式傳輸方式，即允許CPCI總線上的主設備訪問局部總線上的配置寄存器或內存，支持多種模式傳輸。如圖3所示。

?

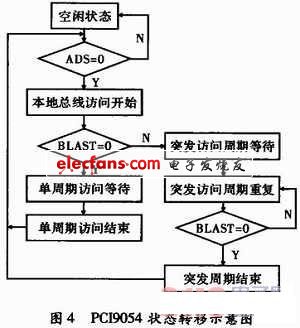

　　FPGA內部邏輯要設計本地端總線控制模塊，實現局部總線的狀態控制，同時產生片內的讀寫時序及地址信號以支持突發傳輸和單周期傳輸，因此使用Verilog HDL語言中的狀態機來完成上述功能。其狀態轉換，如圖4所示。

?

　　5 測試結果

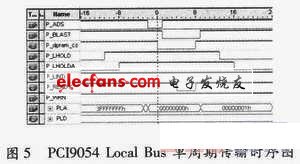

　　利用SingnalTap采集到的單周期時序傳輸圖，如圖5所示。

?

　　6 結束語

　　以PCI9054為核心介紹了CPCI板卡與嵌入式CPU板卡之間高速數據通信系統接口的軟硬件設計。PCI9054因其靈活和方便的接口功能，使操作者只需關心LOCAL BUS接口電路的時序設計，并且利用其傳輸速率高的特性，可以幫助一些對實時性要求較高的系統解決其傳輸數據的問題。
