電路評估與測試 - ADI實驗室電路:如何在IQ調制器的輸出端提供固定功率增益

電路評估與測試

該電路使用包含 ADL5320驅動器放大器的 ADL5375 評估板（ ADL5375-05-EVALZ）來實現。此電路板可配置為提供IQ調制器輸出信號，或者復合調制器和放大器信號。此電路板的默認配置是調制器和放大器復合輸出，并且放大器調諧為在1800 MHz至2200 MHz范圍內工作。如上所述， ADL5320 數據冊提供了為支持其它頻率進行電容調諧的值和布放位置。

設備要求

需要以下設備：

ADL5375 評估板（ ADL5375-05-EVALZ）

兩個RF信號發生器：Agilent 8648C或等效設備，工作頻率為25 MHz和26 MHz

一個RF信號發生器：Agilent 8648C或等效設備，工作頻率約為2 GHz

一個RF頻譜分析儀：Rohde & Schwarz FSIQ、Rohde &Schwarz FSQ、Agilent PSA或等效設備

一個ZFSC-2-2-S+ 180°功率分路器/合成器，Mini-Circuits

一個ZMSCQ-2-50+ 90°功率分路器，Mini-Circuits

兩個ADT2-1T 1:2巴倫，Mini-Circuits

四個ZFBT-6GW-FT+偏置器，Mini-Circuits

設置與測試

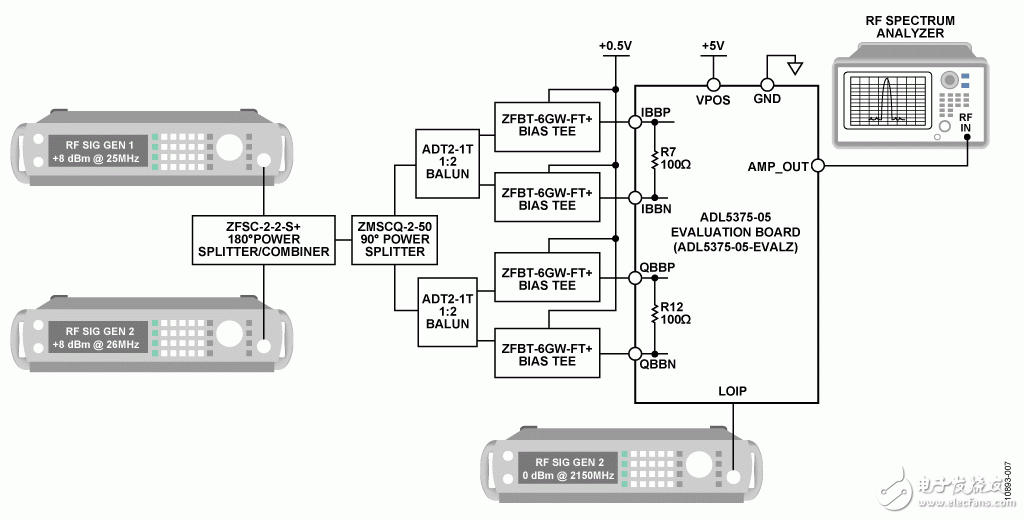

圖7顯示了用于IP3測試和功率掃描測試的測試設置。兩個工作頻率分別為25 MHz和26 MHz的RF信號發生器產生的信號通過一個具有良好輸入間隔離的180°分相器/合相器以無源方式合并。接著，該雙音信號被施加到一個90°分相器，該分相器的額定工作頻率范圍是25 MHz至50 MHz。然后，這些分相器輸出再施加到兩個1:2變壓器，從而產生差分輸出信號（分相器的0°輸出應該傳送到IQ調制器的IP和IN輸入端）。這些差分信號再施加到四個偏置器，從而偏置為0.5 V。該網絡由兩個100 Ω 電阻端接（ ADL5375評估板上提供用于這些電阻的焊盤）。

ADL5375的本振（LO）由第三個信號發生器提供，產生0dBm。最終輸出頻率等于輸入RF信號頻率與LO頻率之差。因此，如果雙音信號的頻率為25 MHz和26 MHz，而LO的頻率為2150 MHz，則輸出頻譜會出現在2124 MHz和2125MHz。

也可以使用包含 ADL5375IQ調制器的 AD9122 雙通道DAC評估板（（ AD9122-M5375-EBZ）來實現本電路。這種情況下，應將ADL5375 ADL5375 IQ調制器的輸出端連接到獨立的 ADL5320 評估板（ ADL5320-EVALZ）。這種方法的好處是DAC可以生成適當偏置的差分信號，而無需偏置器、分相器和變壓器。

圖7. IP3測試和功率掃描的測量設置
