優勢和特點

• 寬 V_IN 范圍：5.5V 至 36V 工作
• 兩相操作減小了輸入和輸出電容
• 固定頻率、峰值電流模式控制
• 內部 10V LDO 穩壓器
• 較低的 UVLO 門限允許使用額定在 6V V_GS 的 MOSFET
• 可調斜率補償增益
• 可調最大占空比 (高達 96%)
• 可調前沿消隱
• ±1% 內部電壓基準
• 可利用一個外部電阻器來設置工作頻率 (75kHz 至 500kHz)
• 可鎖相固定頻率：50kHz 至 650kHz
• 用于 2、3、4、6 或 12 相操作的 SYNC 輸入和 CLKOUT (可利用 PHASEMODE 引腳來設置)

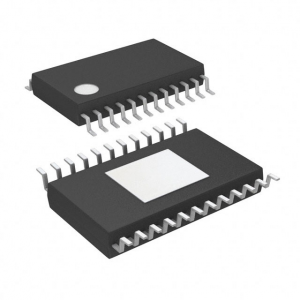

• 24 引腳窄體 SSOP 封裝
• 具 0.65mm 引腳間距的 5mm x 5mm QFN 封裝
• 24 引腳耐熱性能增強型 TSSOP 封裝


產品詳情

LTC^?3862-2 是一款兩相、恒定頻率、電流模式升壓和 SEPIC 型控制器，用于驅動 N 溝道功率 MOSFET。兩相操作降低了系統濾波電容和電感要求。

工作頻率可利用一個外部電阻器設定在 75kHz 至 500kHz 范圍，并可采用內部 PLL 同步至外部時鐘。采用 SYNC 輸入、CLKOUT 輸出和 PHASEMODE 控制引腳可實現多相操作，從而允許執行 2、3、4、6 或 12 相操作。

其他特點包括一個內部 10V LDO (具有用于柵極驅動器的欠壓閉鎖保護功能)、一個具可編程遲滯的精準 RUN 引腳門限、軟起動、可編程前沿消隱和最大占空比。

應用

• 汽車、電信和工業電源


方框圖
