前言

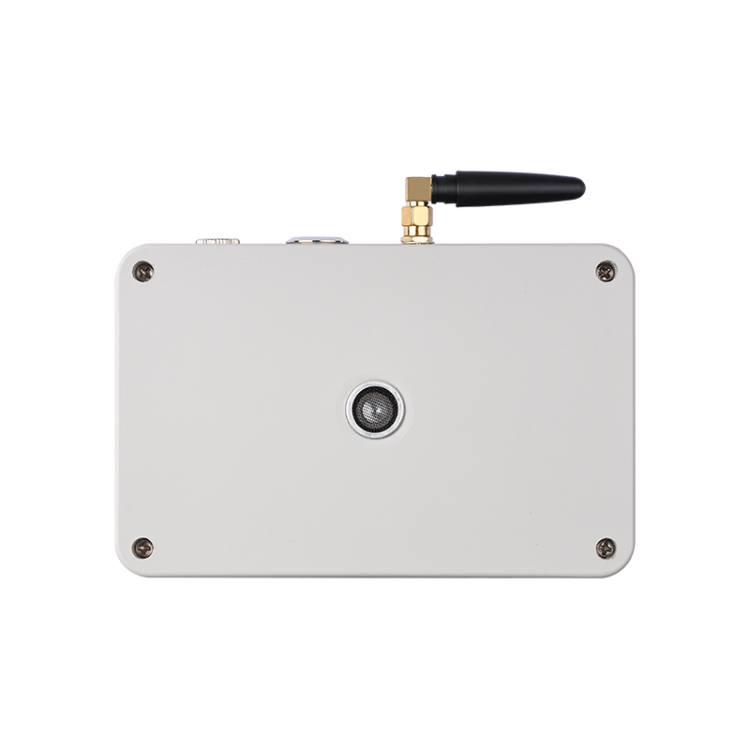

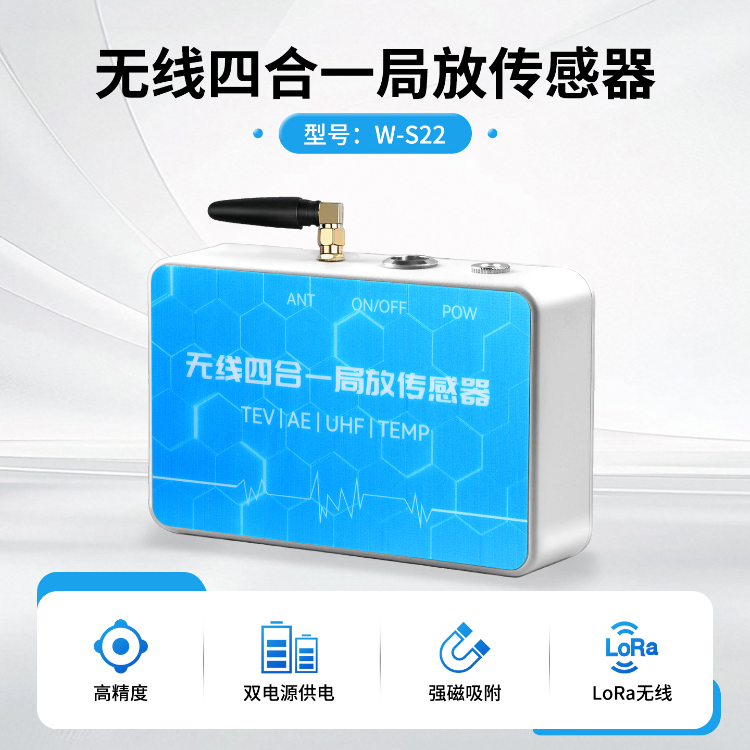

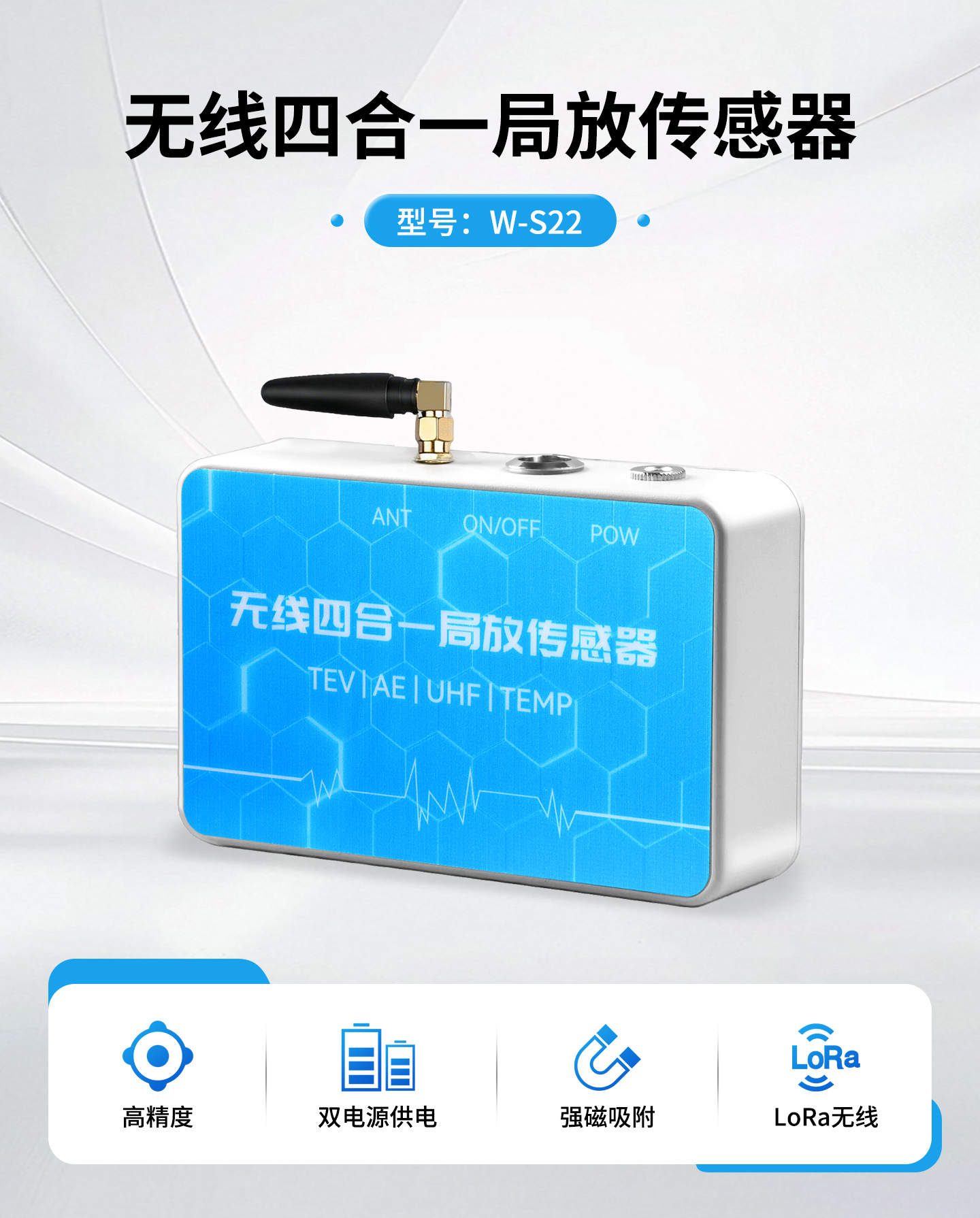

電力設備絕緣劣化是引發故障的主要誘因。穩傳測控 W-S22 無線四合一局放傳感器基于暫態地電壓(TEV)、超聲波(AE)、特高頻(UHF)及溫度監測技術，實時捕獲開關柜、環網柜、GIS等設備內部局部放電信號及溫升異常。產品采用非侵入式強磁吸附安裝，可在設備帶電運行狀態下快速部署，通過 LoRa 自組網上傳數據，為狀態檢修提供精準依據，有效預防絕緣擊穿事故。

一、產品描述

1.產品特性

  1）多維度融合監測
   同時檢測 TEV(3~100MHz)、超聲波(20~200kHz)、特高頻(300~3000MHz)及溫度(-40~200℃)，覆蓋主流局放類型:電暈、沿面、內部、懸浮放電。

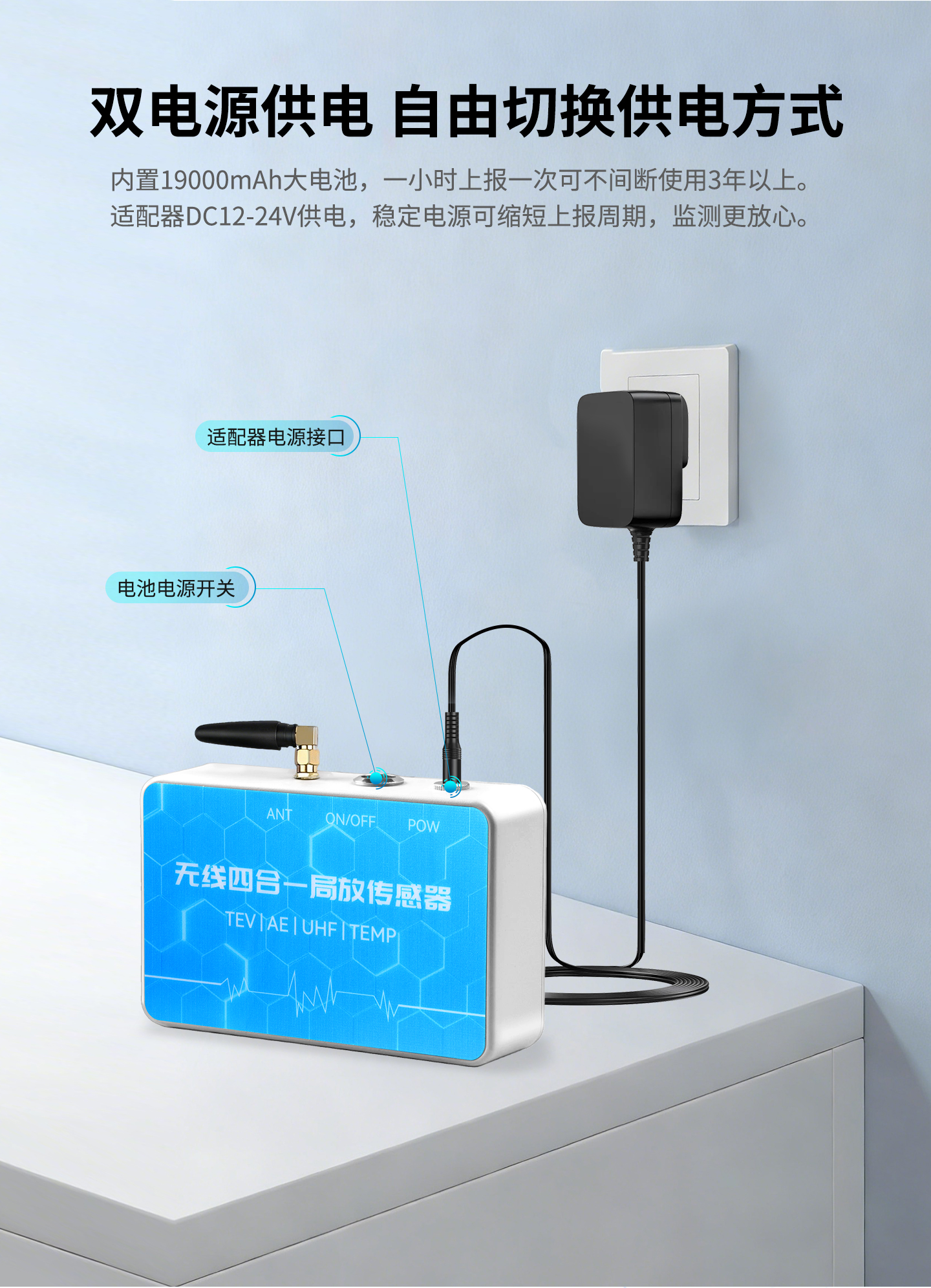

  2）雙電源 · 超長待機
    內置19000mAh電池 (典型上報周期1h可持續3年以上)，外部DC 12~24V供電時上報周期可縮至分鐘級，按鍵切換供電方式，現場靈活取電。

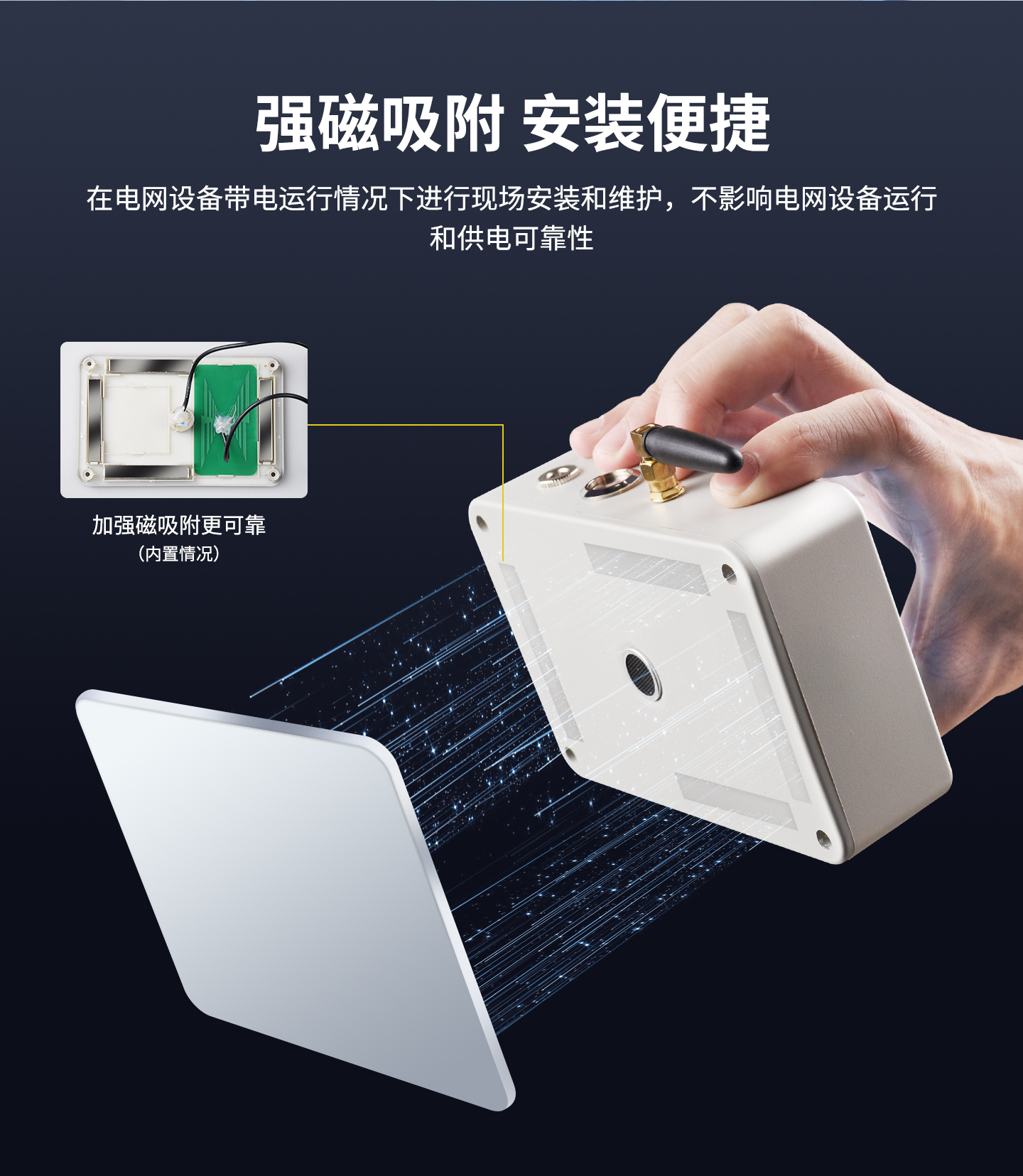

  3）強磁吸附 · 快速部署
   底部強磁設計，無需停電打孔，可直接吸附于開關柜金屬外殼，單人秒級安裝，特別適合配網改造及臨時巡檢。
  4）LoRa 遠距離傳輸
    集成LoRa擴頻通信，空曠傳輸距離≥150米，柜內穿透力強，單站可組網數百只傳感器，數據匯集至接收主機統一上傳。

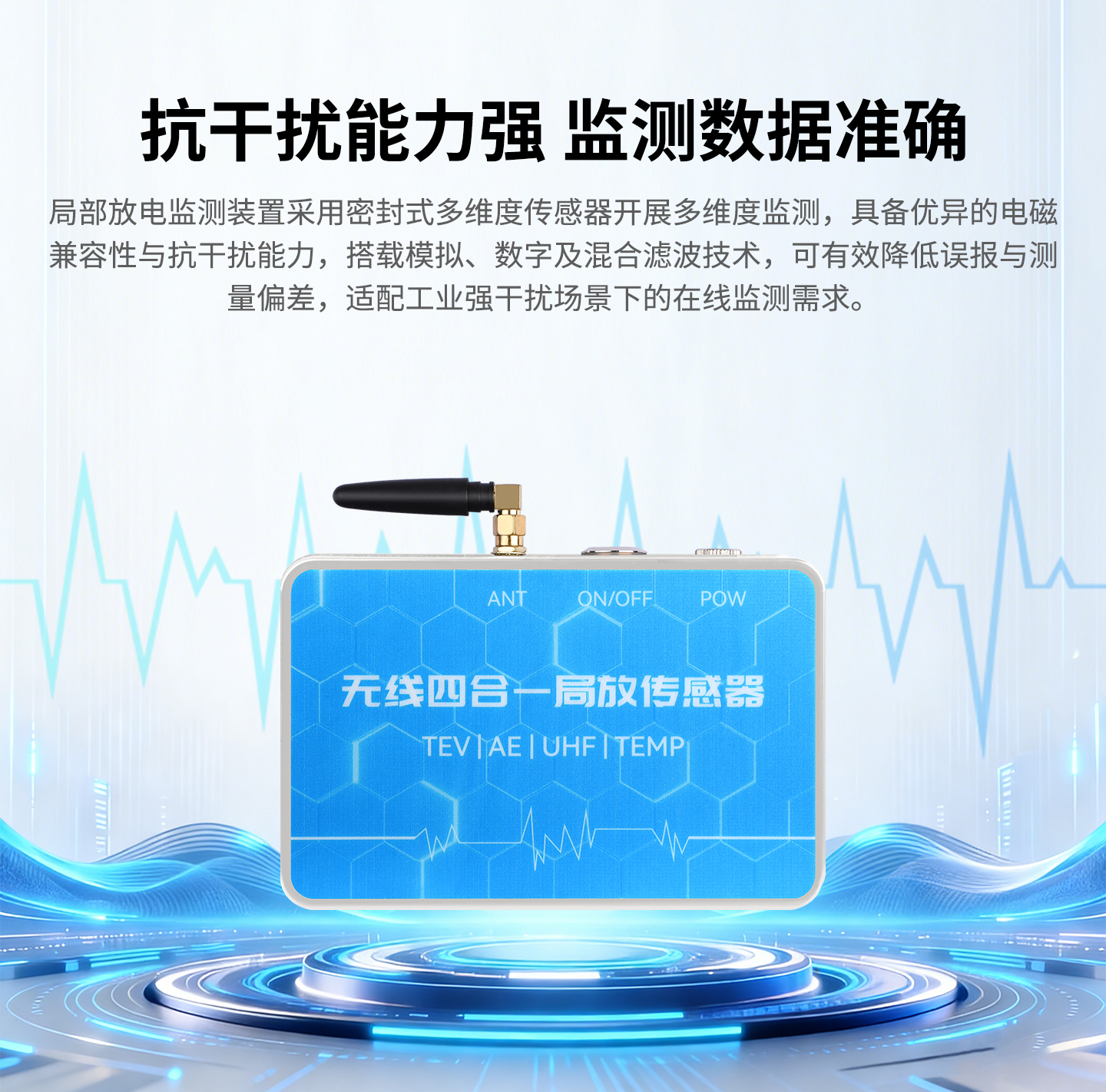

  5） 智能抗干擾 · 精準識別
   模擬+數字+混合濾波，有效濾除廣播、驅鼠器、日光燈等背景噪聲。即使在強干擾工業環境下，仍能準確提取放電脈沖。

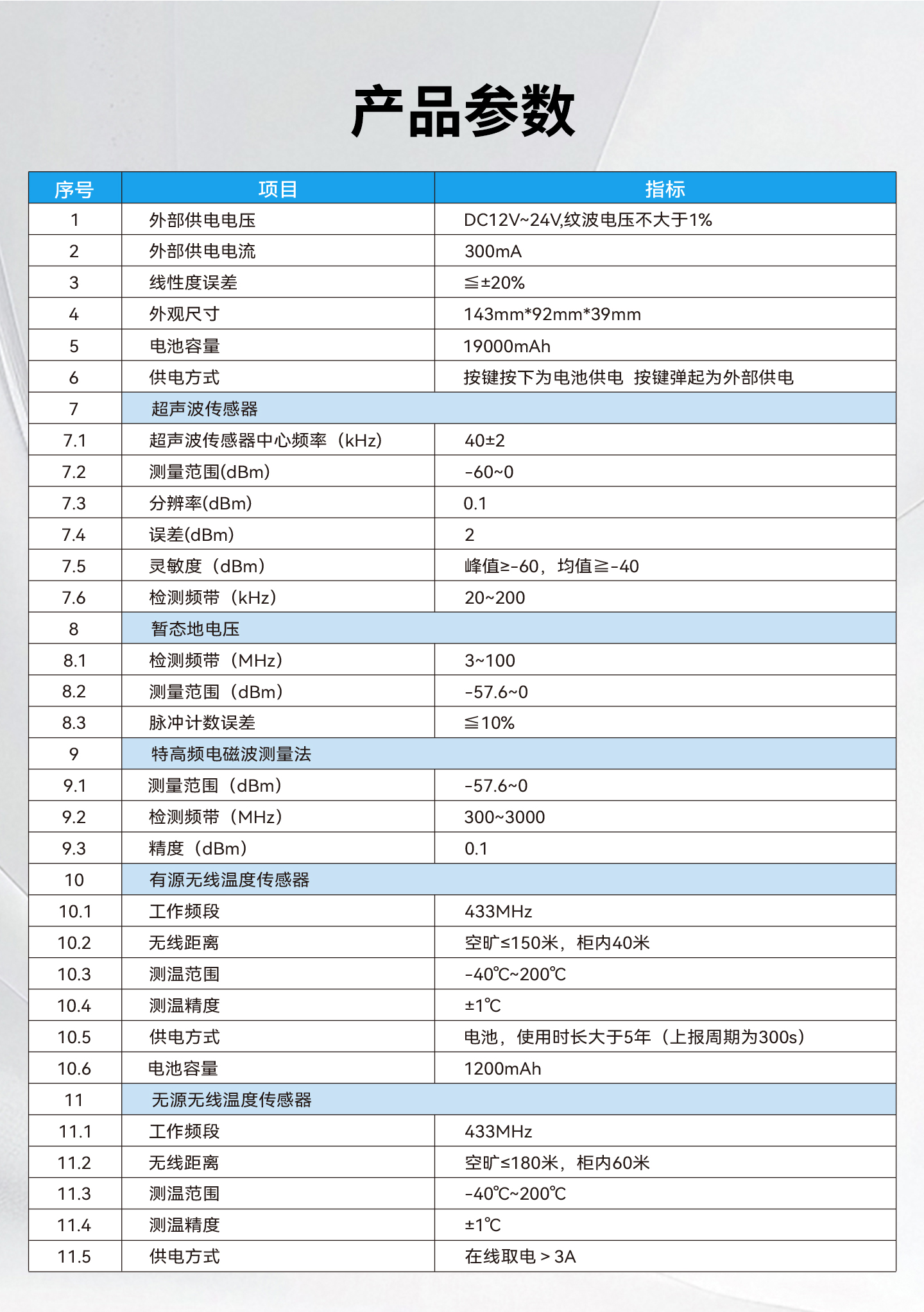

2.技術規格

二、應用領域

(1) 配電房/變電站開關柜局放帶電巡檢 (W-S22 四合一無線局放傳感器強磁吸附，快速部署)

(2) 老舊設備絕緣升級改造：無源無線測溫 + 局放多維度監測
(3) 環網柜、充氣柜內部放電跟蹤：UHF傳感器檢測內部氣隙放電
(4) 電纜終端接頭溫度及局放聯合監測
(5) 大型廠礦企業電力系統：通過LoRa組網，統一匯聚至 W-D11 / W-D17 無線測溫接收主機可單點運行或多只組網，與后臺系統無縫對接。

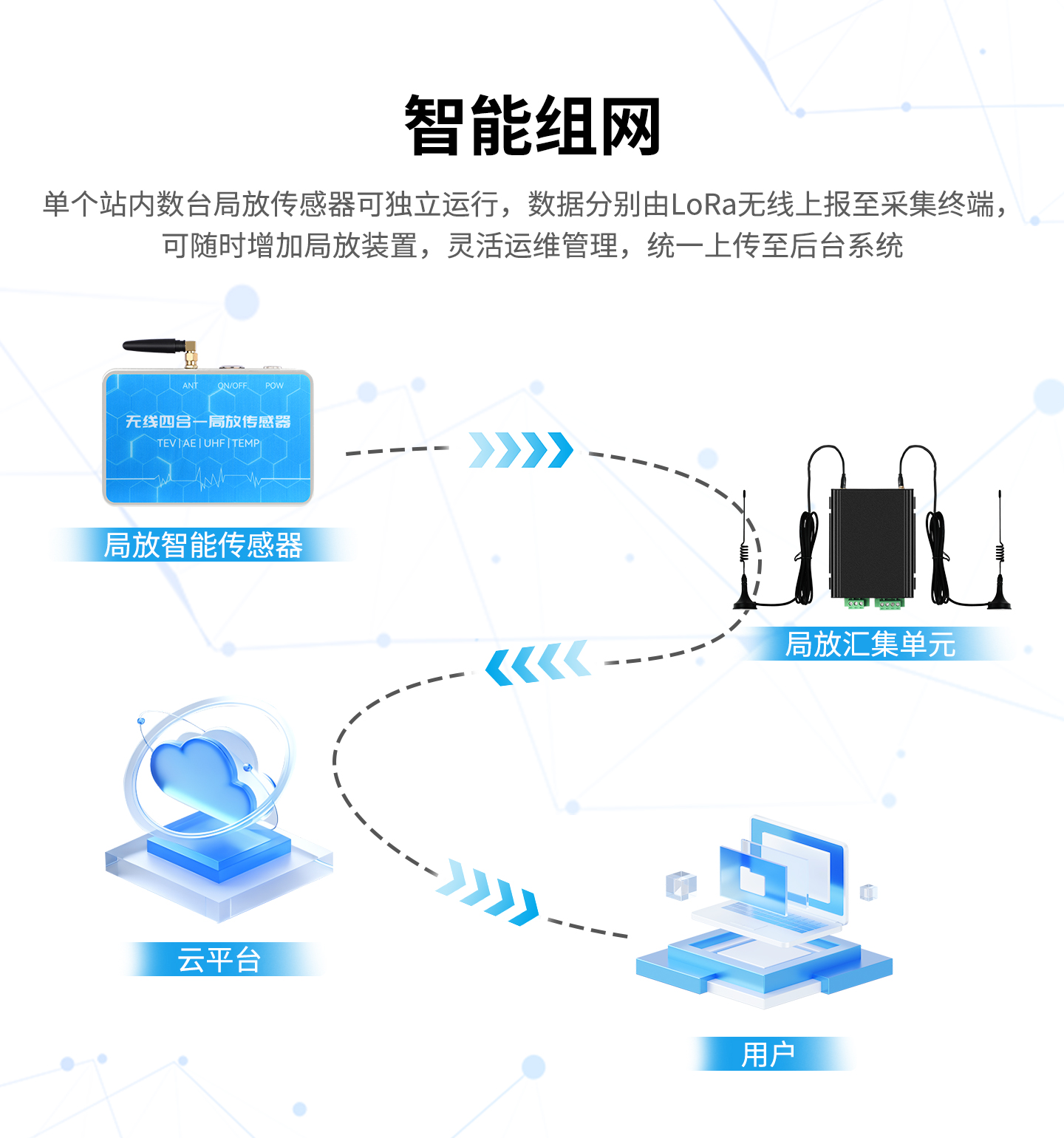

三、智能組網

總結

穩傳測控 W-S22 無線四合一局放傳感器以“多參數融合、靈活取電、簡易安裝、強抗干擾”為核心，為電力系統提供可靠的開關柜絕緣狀態在線監測手段。內置大電池及雙電源設計保障了不同場景下的連續工作能力；結合 TEV、超聲波、特高頻及溫度監測，能夠及早發現電暈、沿面、內部及懸浮放電，同時追蹤溫升熱點。搭配無線測溫接收主機，可構建從站端到云平臺的完整監測方案。
