HM5052是一款面向5V交充適配器的3A鋰離子電池充電器。它是采用1.0MHz固定頻率的同步降壓型轉換器，利用芯片內部的功率晶體管對電池進行涓流、恒流和恒壓充電。充電電流可以用外部電阻編程設定，最大持續充電電流可達3A，不需要另加防倒灌二極管。具有高達92%以上的充電效率，自身發熱量極小。HM5052包含兩個漏極開路輸出的狀態指示端，充電狀態指示端NCHRG和充電滿狀態指示端NSTDBY。芯片內部的功率管理電路在芯片結溫超過145℃時自動降低充電電流，這個功能可以使用戶最大限度的利用芯片處理能力，不用擔心芯片過熱而損壞芯片或者損壞外部元器件。當 輸 入 電 壓 大 于 電 源 低 電 壓 檢 測 閾 ，HM5052開始對電池充電，NCHRG管腳輸出低電平，表示充電正在進行。如果電池電壓低于VTRIKL，充電器用小電流對電池進行涓流預充電。恒流模式對電池充電時，充電電流由電阻RPI確定。當電池電壓接近4.2V時，充電電流將逐漸減小，HM5052?進入恒壓模式。當充電電流減小到充電結束閾值時，充電周期結束，NCHRG端輸出高阻態，NSTDBY端輸出低電平。充電結束閾值是ITERM。當 電 池 電 壓 降 到 再 充 電 閾 值 以 下 時 ，HM5052自動開始新的充電周期。芯片內部的高精度的電壓基準源，誤差放大器和電阻分壓網絡確保電池端調制電壓的精度在0.5%以?xún)?nèi)，滿足了鋰離子電池和鋰聚合物電池精確充電的要求。當輸入電壓掉電或者輸入電壓低于電池電壓時，充電器進入低功耗的睡眠模式，電池端消耗的電流小于3uA，從而增加了待機時間。HM5052是一款面向5V交流適配器的3A鋰離子電池充電器。它是采用1.0MHz固定頻率的同步降壓型轉換器，因此具有高達92%以上的充電效率，自身發熱量極小。HM5052包括完整的充電終止電路、自動再充電和一個精確度達±0.5%的4.2V預設充電電壓，內部集成了防反灌保護、輸出短路保護、芯片及電池溫度保護等多種功能。HM5052采用帶散熱片的SOP8封裝，并且只需極少的外圍元器件，因此能夠被嵌入在各種手持式應用中，作為大容量電池的高效充電器。

輸入電源電壓（Vcc）：-0.3V~6.5V? BAT：-0.3V~7V? LX：-0.3V~7V? PROG：-0.3V~7V? NCHRG：-0.3V~7V? NSTDBY：-0.3V~7V? TS：-0.3V~7V? BAT短路持續時間：連續? 最大結溫：145℃? 工作環境溫度范圍：-40℃~85℃? 貯存溫度范圍：-65℃~125℃? 引腳溫度（焊接時間10秒）：260℃

1.0MHz固定開關頻率? 高達92%以上的輸出效率? 最大3.5A的可調輸出電流? 輸入電流自動識別，適配器自適應? 輸出電壓可調? 無需高精度毫歐電阻? 無需防反灌電流二極管? 無需外置功率 MOS 管或續流二極管? 精度達到±0.5%的4.2V充電電壓? 充電狀態雙輸出、無電池和故障狀態顯示? 待機模式下的供電電流為70uA? 2.9V涓流充電? 軟啟動限制了浪涌電流? 電池溫度監測功能? 輸出短路保護功能? 采用8引腳SOP封裝

移動電話? 平板電腦? MP3、MP4播放器? 數碼相機? 電子詞典? GPS? 便攜式設備、各種充電器

芯片的高效散熱是保證芯片長時間維持較大充電電流的前提。SOP8封裝的外形尺寸較小，出于對芯片的散熱考慮，PCB板的布局需特別注意。由此可以最大幅度的增加可使用的充電電流，這一點非常重要。用于耗散IC所產生的熱量的散熱通路從芯片至引線框架，并通過底部的散熱片到達PCB板銅面。PCB板的銅箔作為IC的主要散熱器，其面積要盡可能的寬闊，并向外延伸至較大的銅箔區域，以便將熱量散播到周?chē)h(huán)境中。在PCB放置過孔至內部層或背面層在改善充電器的總體熱性能方面也是有顯著效果，見圖3。在PCB板+0 位置，放置2.5*6.5mm的方形PAD作為+0 的散熱片，并且在PAD上放置4個1.2mm孔徑、1.6mm孔間距的過孔作為散熱孔。芯片焊接時將焊錫從PCB背面層灌進，使+0 底部自帶散熱片與PCB板散熱片有效連接，從而保證+0的高效散熱。芯片的高效散熱是保證芯片長時間維持較大充電電流的前提。

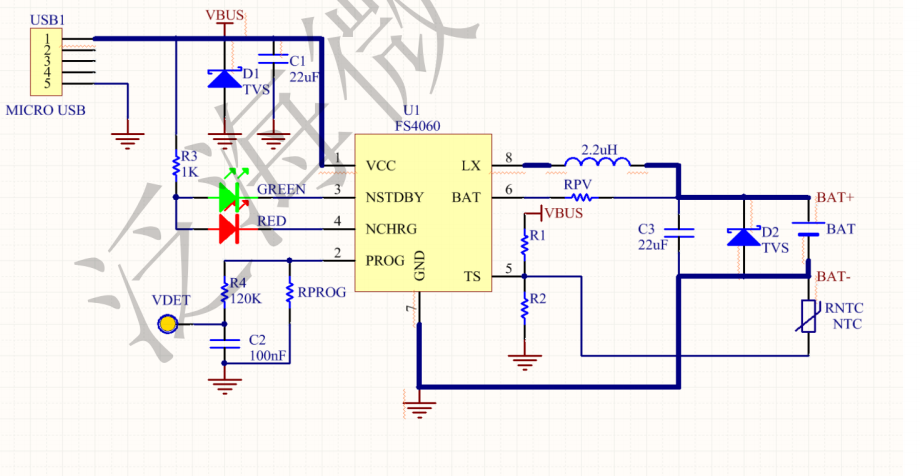

VCC(引腳 1)：輸入電源電壓端。當 VCC 與 BAT 管腳的電壓差小于 30mV 時，+0 將進入低功耗的停機模式，此時 BAT 管腳的電流將小于 2uA。PROG(引腳 2)：最大充電電流設置，電阻阻值在 1K～200ohm 之間。NSTDBY(引腳 3)：充電完成指示端。當電池充電完成時，該管腳被內部開關拉至低電平，表示充電完成。否則該管腳處于高阻態。NCHRG(引腳 4)：充電狀態指示端。當充電器向電池充電時，該管腳被內部開關拉至低電平，表示充電正在進行；否則該管腳處于高阻態。

TS(引腳 5)：電池溫度檢測輸入端。將 TS 管腳接到電池的 NTC 傳感器的輸出端。如果 TS 管腳的電壓小于輸入電壓的 45%或者大于輸入電壓的 80%，意味著電池溫度過低或過高，則充電被暫停。如果 TS 直接接 VCC，電池溫度檢測功能取消，其他充電功能正常。如果 TS 直接接 GND，則進入待機模式，充電終止。BAT(引腳 6)：電池電壓檢測端。在電池的正端和管腳之間串接一個電阻可以調節電池充滿電壓。在芯片被禁止工作或者睡眠模式時，BAT 管腳的漏電流小于 2uA。GND(引腳7)：電源地。LX(引腳 8)：內置功率 MOSFET 連接點。LX 為 +0 的電流輸出端與外部電感相連作為電池充電電流的輸入端。
