FS‍528‍2‌是一款 5V 輸入的雙節鋰電池升壓充電管理 IC（集成電路）5V升壓充電8.4V

型號： FS‍528‍2‌
品牌： FANSEA(泛海微)

--- 產品參數 ---

  • 輸入5V 5v升壓充電8.4V

--- 產品詳情 ---

FS5282是一款可使用5V供電升壓充多串鋰電池的集成管理電路。FS5282非電池或磷酸鐵鋰電池充電管理，外置 NMOS 和根據充電電流大小選擇不同功率 MOS，外圍元用簡單。FS5282 具用涓流、恒流、恒壓充電模 式，非常適合鋰電池或磷酸鐵鋰電池的充電。恒壓充電值由外部分壓電阻網絡設置，恒流充電值通過外部檢流電阻阻值設置。對于深度放電的電池，電池電壓低于涓流充電閥值時用設置恒流充電時的 15%對電池涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流減小到恒流充電的 10%時判定為電池充飽。常適合對多串鋰件少應輸入電壓 4.5V-6V恒壓充電值由外部分壓電阻設定SOP8 封裝升壓充電轉換效率恒流充電值由外部檢流電阻設定外置功率 MOS 升壓開關頻率 250KHz充電狀態和充飽指示狀態軟啟動功能工作溫度-40℃到+85℃采用常用的產品無鉛、無鹵元素，滿足 RoHS90%? 輸入自適應功能

唱戲機 擴音器 藍牙音響 POS 機 電動工具 各類多串鋰電池應用產品 ???

ENVINSTAT2STAT1 VDECTGATEIDECTGNDFS5282 管腳序號 名稱 說明1 外部電源輸入端，此腳到地端之間要接一個電容濾波2充電完成時輸出高電平 3正在充電時輸出高電平 45 電池電壓反饋端6 驅動片外N溝道MOS的G極7 充電電流反饋端8 GND 電源地STAT1VINENSTAT2VDECTGATEIDECT驅動片外P溝道MOS的G極管

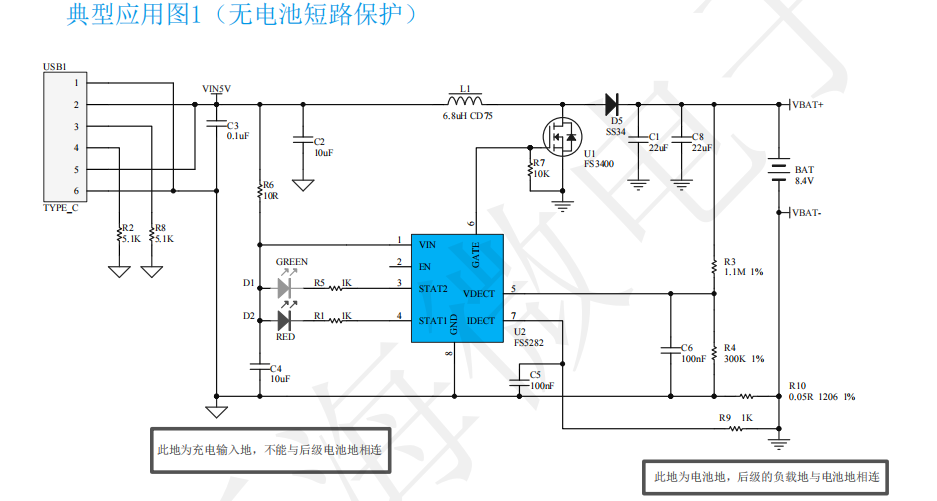

FS5282輸入5V升壓充電8.4V電路原理圖

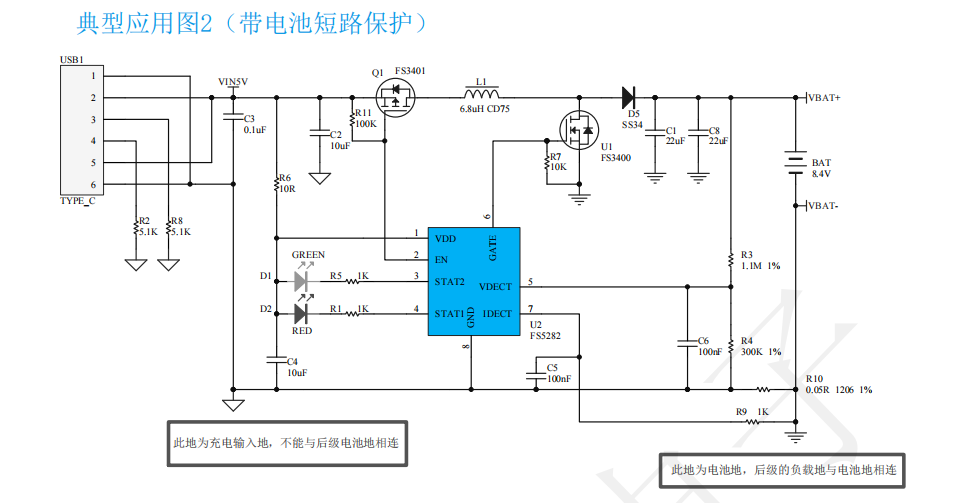

FS5282輸入5V升壓充電8.4V電路原理圖支持短路保護

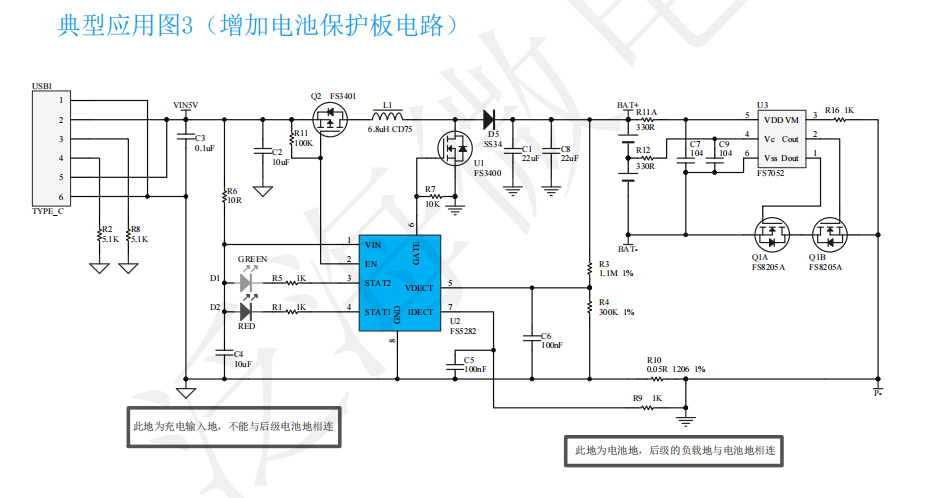

FS5282輸入5V升壓充電8.4V充電保護電路原理圖

?FS5282是一款可使用目前市面上通用的普通 USB5V 電源給多串鋰電池充電的集成電路。恒流電流由連接于芯片 GND 和電池負極間的R10電流檢測電阻來設定。充電電流由內部基準和外部的R10阻值來設定，內部基準是 50mV 。即恒流充電值為：ICC =0.05V/R10恒壓充電值通過電阻 R3 和 R4 分壓網絡反饋到 FB 管腳上，F(xiàn)S5282 根據 FB管腳上的電壓決定充電狀態。恒壓值設定公式為：VBAT=1.8×(R3+R4)/R4自動再充電是在電池飽后電池電壓電池電壓低于設定值時，則再次開啟升壓充電對電池充電。自動再充電值公式為：VBAT=1.73×(R3+R4)/R4
