基于超級結技術的功率MOSFET已成為高壓開關轉換器領域的業界規范。它們提供更低的RDS（on），同時具有更少的柵極和和輸出電荷，這有助于在任意給定頻率下保持更高的效率。在超級結MOSFET出現之前，高壓器件的主要設計平臺是基于平面技術。但高壓下的快速開關會產生AC/DC電源和逆變器方面的挑戰。從平面向超級結MOSFET過渡的設計工程師常常為了照顧電磁干擾（EMI）、尖峰電壓及噪聲考慮而犧牲開關速度。本應用指南將比較兩種平臺的特征，以便充分理解和使用超級結技術的優點。
為了理解兩種技術的差異，我們需要從基礎開始。圖1a顯示了一種傳統平面式高壓MOSFET的簡單結構。平面式MOSFET通常具有高單位芯片面積漏源導通電阻，并伴隨相對更高的漏源電阻。使用高單元密度和大管芯尺寸可實現較低的RDS（on）值。但大單元密度和管芯尺寸還伴隨高柵極和輸出電荷，這會增加開關損耗和成本。另外還存在對于總硅片電阻能夠達到多低的限制。器件的總RDS（on）可表示為通道、epi和襯底三個分量之和：
RDS（on） = Rch + Repi + Rsub

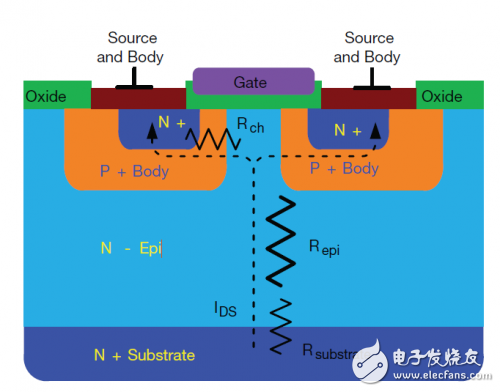

圖1a – 傳統平面式MOSFET結構
為了理解兩種技術的差異，我們需要從基礎開始。圖1a顯示了一種傳統平面式高壓MOSFET的簡單結構。平面式MOSFET通常具有高單位芯片面積漏源導通電阻，并伴隨相對更高的漏源電阻。使用高單元密度和大管芯尺寸可實現較低的RDS（on）值。但大單元密度和管芯尺寸還伴隨高柵極和輸出電荷，這會增加開關損耗和成本。另外還存在對于總硅片電阻能夠達到多低的限制。器件的總RDS（on）可表示為通道、epi和襯底三個分量之和：
RDS（on） = Rch + Repi + Rsub
圖1a – 傳統平面式MOSFET結構
