我們知道，PLC 數字輸入模塊為了防止外界線路產生的干擾（如尖峰電壓，干擾噪聲等）引起PLC 的非正常工作甚至是元器件的損壞，一般在PLC 的輸入側都采用光耦，來切斷PLC 內部線路和外部線路電氣上的聯系，保證PLC 的正常工作。并且在輸入線路中都設有RC 濾波電路，以防止由于輸入點抖動或外部干擾脈沖引起的錯誤信號。?
2輸入電路的形式
2.1 分類

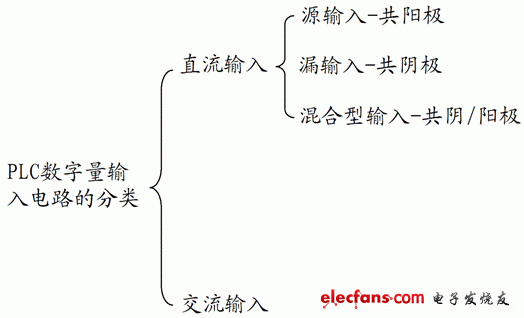

PLC 的輸入電路，按外接電源的類型分，可以分為直流輸入電路和交流輸入電路；按PLC 輸入模塊公共端（COM 端）電流的流向分，可分為源輸入電路和漏輸入電路；按光耦發光二極管公共端的連接方式可分為共陽極和共陰極輸入電路。如下圖1所示：?
?
圖1 PLC輸入電路的分類
?
?
2.2 按外接電源的類型分類
?

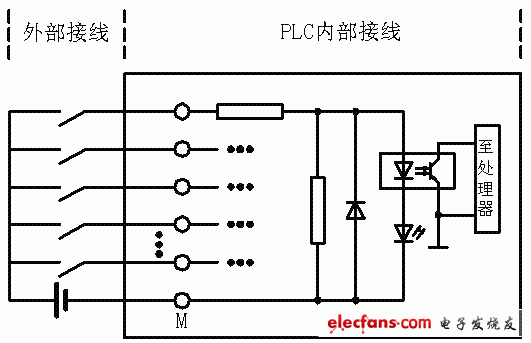

圖2 為直流輸入電路的一種形式（只畫出一路輸入電路）。當圖1 中外部線路的開關閉合時，PLC 內部光耦的發光二極管點亮，光敏三極管飽和導通，該導通信號再傳送給處理器，從而CPU 認為該路有信號輸入；外界開關斷開時，光耦中的發光二極管熄滅，光敏三極管截止，CPU 認為該路沒有信號。
?
?
圖2 直流輸入電路
?2.2.2交流輸入電路

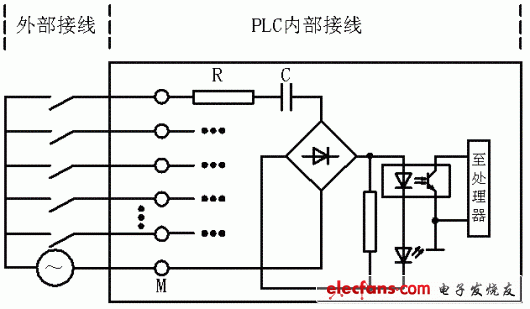

交流輸入電路如圖3 所示，可以看出，與直流輸入電路的區別主要就是增加了一個整流的環節。
?交流輸入的輸入電壓一般為AC120V 或230V。交流電經過電阻R的限流和電容C的隔離(去除電源中的直流成分)，再經過橋式整流為直流電，其后工作原理和直流輸入電路一樣，不再綴述。
?
圖3 交流輸入電路
??從以上可以看出，由于交流輸入電路中增加了限流、隔離和整流三個環節，因此，輸入信號的延遲時間要比直流輸入電路的要長，這是其不足之處。但由于其輸入端是高電壓，因此輸入信號的可靠性要比直流輸入電路要高。一般，交流輸入方式用于有油霧、粉塵等惡劣環境中，對響應性要求不高的場合，而直流輸入方式用于環境較好，電磁干擾不嚴懲，對響應性要求高的場合。
?2.3 按流入公共端電流的流向分類
?2.3.1漏型輸入電路
漏型輸入電路如圖4所示，此時，電流從PLC 公共端（COM端或M端）流進，而從輸入端流出，即PLC 公共端接外接DC電源的正極。
?
圖4 漏型輸入電路

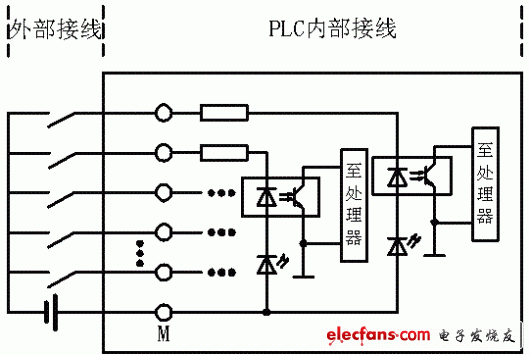

??此圖只是畫出了一路的情形，如果輸入有多路，所有輸入的二極管陽極相連，就構成了共陽極電路。如圖5所示。
?
圖5 共陽極電路
?三菱A系列PLC的AX40/41/42/50/60及Q系列的QX40/41/42等輸入模塊均屬于漏型輸入模塊。
?
