什么是6N137？
6N137光耦合器是一款用于單通道的高速光耦合器，其內部有一個850nm波長AlGaAsLED和一個集成檢測器組成，其檢測器由一個光敏二極管、高增益線性運放及一個肖特基鉗位的集電極開路的三極管組成。具有溫度、電流和電壓補償功能，高的輸入輸出隔離，LSTTL/TTL兼容，高速（典型為10MBd），5mA的極小輸入電流。
6N137特性：
①轉換速率高達10MBit/s;
?、跀[率高達10kV/us;
?、凵瘸鱿禂禐?;
?、苓壿嬰娖捷敵?
⑤集電極開路輸出;
6N137電氣參數：
最大輸入電流，低電平：250uA
最大輸入電流，高電平：15mA
最大允許低電平電壓（輸出高）：0.8v
最大允許高電平電壓：Vcc
最大電源電壓、輸出：5.5V
扇出（TTL負載）：8個（最多）
工作溫度范圍：-40°C to +85°C
典型應用：高速數字開關，馬達控制系統(tǒng)和A/D轉換等。

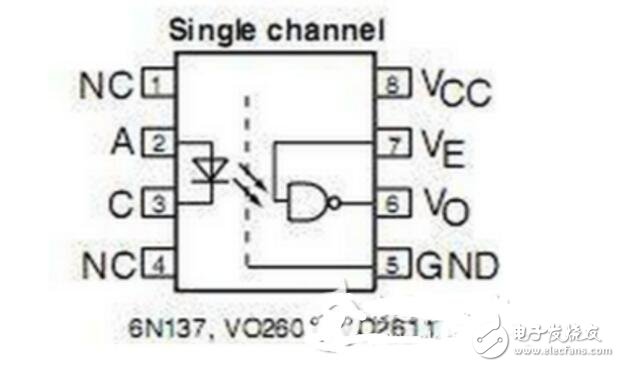

6n137引腳圖
引腳說明
1腳：空腳，
2腳：陽極，
3腳：陰極，
4腳：空腳，
5腳：GND接地，
6腳：VO開路集電極（輸出），
7腳：VE使能腳，
