來源：由半導體行業觀察編譯自semiengineering

數據呈指數級增長，以及各種性能需求的不斷變化，正在促使人們從上到下重新思考什么才是最適合在什么情況下運行的。

輔助駕駛和自動駕駛需要來自更多傳感器的更多數據，并且需要更快地處理其中的一些數據。

向軟件定義車輛和集中式智能的轉變，使得更容易確定哪些地方需要最先進的處理器和存儲器，以及哪些地方可以部署較舊、成本較低的技術。

過去被人們忽視的技術，例如汽車以太網和LPDDR，已經發展到突然變得需求旺盛的程度。

輔助駕駛和自動駕駛的傳感器產生的數據呈爆炸式增長，并且需要根據這些數據做出實時決策，這對車輛中的內存和存儲子系統提出了前所未有的要求。

隨著越來越多的機械功能被電子元件取代，以及車輛智能化程度的不斷提高，汽車行業面臨的挑戰與大型數據中心面臨的挑戰頗為相似。為了確保自動剎車、車道居中保持、倒車影像處理和懸架調節等關鍵功能的正常運行，處理單元和存儲器之間的數據傳輸必須極其快速。

與此同時，這些車輛還包含各種功能，其重要性各不相同。例如，信息娛樂系統的某些部分對于提醒駕駛員至關重要，而其他部分則并非如此。這里的挑戰在于如何管理車輛，既要將其視為一個單一系統，又要將其視為一個系統集合，其中某些功能比其他功能更具優先級。而解決這一問題的最佳方法是提高帶寬、降低延遲，并更精細地確定哪些組件需要在何處使用、采用何種制造工藝以及成本如何。

“當我們討論像10Gbps汽車以太網這樣的技術，并考慮服務質量時，傳統的汽車工程師會問：‘我如何保證信號能在100毫秒內到達剎車系統？’”西門子EDA汽車及軍工/航空混合物理和虛擬系統副總裁David Fritz說道。 “我的回答是：‘你看到兩個街區外的那棟樓了嗎？如果你用一根雙絞線以太網線繞著那棟樓走一圈，然后再回到這里，延遲可能只有幾微秒，而你卻在擔心幾毫秒的延遲?！边@是因?yàn)閭鬏斔俾史浅８摺＜词钩霈F(xiàn)某種仲裁，你也有充足的時間來解決。因此，系統繁忙時數據能否足夠快地從 A 點傳輸?shù)?B 點的擔憂基本消失了。如何劃分 1.5 兆比特/秒的 CAN 總線以確保數據到達目的地的擔憂也迎刃而解。這就是兆比特和千兆比特之間的區別。”

這對車輛設計有著重大影響?！叭绻阋獜腁點向B點發送一個高優先級數據包，而網絡又非常繁忙，因?yàn)樗且粋€(gè)視頻幀——而且網絡上的數據量也難以預料，因?yàn)楝F(xiàn)在有些汽車制造商會在車外安裝16個甚至20個攝像頭——那么你就需要盡可能在車輛邊緣附近處理這些數據，”弗里茨說道?！斑@樣可以降低帶寬需求。中國汽車制造商明白，如果他們同時發送20個攝像頭的高分辨率數據，即使發生碰撞，他們?nèi)匀豢梢蕴幚磉@些數據，存儲幀，并使用人工智能進行處理。他們可以快速地將數據輸入人工智能算法，因?yàn)樗麄儸F(xiàn)在擁有許多納秒級和皮秒級延遲的片上系統（SoC），而競爭對手只有幾個電子控制單元（ECU），如果運氣好的話，這些ECU之間也只有幾兆比特的通信通道。歸根結底，設計汽車就像設計片上系統一樣?！?/span>

這也使得汽車制造商能夠使用各種處理元件和存儲器，專注于哪些方面需要最高性能，哪些方面可以縮小規模，不同功能需要多少能量，以及所有這些的總成本是多少。

“傳統上，這些功能依賴于微處理器（MPU）或數字信號處理器（DSP），但現在人們?cè)絹?lái)越關注利用圖形處理器（GPU）來完成其中一些任務，”Imagination Technologies的高級產品經理 Amir Kia 表示。“例如，在車載信息娛樂系統和駕駛顯示方面，許多公司已經在使用 GPU。開發人員認識到，GPU 的靈活性使其能夠高效地處理計算和圖形任務。他們沒有選擇集成額外的加速器，而是看到了擴展現有 GPU 的功能來管理信息娛樂系統和提升計算性能的價值，從而降低了系統開銷。這種轉變也為在這些系統中使用更小的 MPU 或最大限度地減少對 DSP 的依賴提供了機會?！?/span>

邁向軟件定義汽車

許多此類轉變對汽車制造商而言至關重要，他們直到近十年才開始將重心從電子控制單元 (ECU) 轉向軟件定義方法。其優勢在于，不同的系統和子系統可以像片上系統 (SoC) 中的模塊一樣進行設計，然后根據需要以任何方式進行融合。這反過來又使得確定所需的帶寬及其應用位置、所需的內存容量、哪些類型的內存最適合哪些應用場景以及哪些數據優先級最高變得更加容易。

起亞表示：“大家都在嘗試向更集中的架構轉型。我們目前大量使用分布式ECU，但我們希望轉向更集中的基礎設施。一些客戶的平臺計算量非常大，因此會從傳感器和顯示器獲取大量實時數據。例如，一位客戶有6個攝像頭，另一位客戶有8到12個攝像頭，所有攝像頭都在同時傳輸數據。因此，系統內部需要進行大量的快速數據交換，他們正試圖將所有數據整合到一個SoC中來處理這些數據。”

SDV（智能驅動車輛）與一系列功能特定的ECU（電子控制單元）截然不同。雖然不同的系統必須按需執行各項功能，但這些車輛的中央邏輯也能夠做出涉及多個系統的實時決策。然而，要做到這一點，必須先獲取正確的數據才能采取行動。

Rambus硅芯片業務發展總監 Adiel Bahrouch 表示：“高分辨率傳感器、人工智能加速器和安全關鍵型工作負載都依賴于共享內存和存儲子系統，如果帶寬不足，這些子系統很快就會成為性能瓶頸。如果內存無法足夠快地為計算引擎提供數據，芯片利用率就會下降，延遲就會上升，直接影響安全性和用戶體驗。從超高速片上內存到高容量持久存儲，分層式內存和存儲架構能夠確保每個工作負載都能獲得帶寬、延遲、容量和成本之間的最佳平衡，最終實現安全、響應迅速且功能豐富的車輛。”

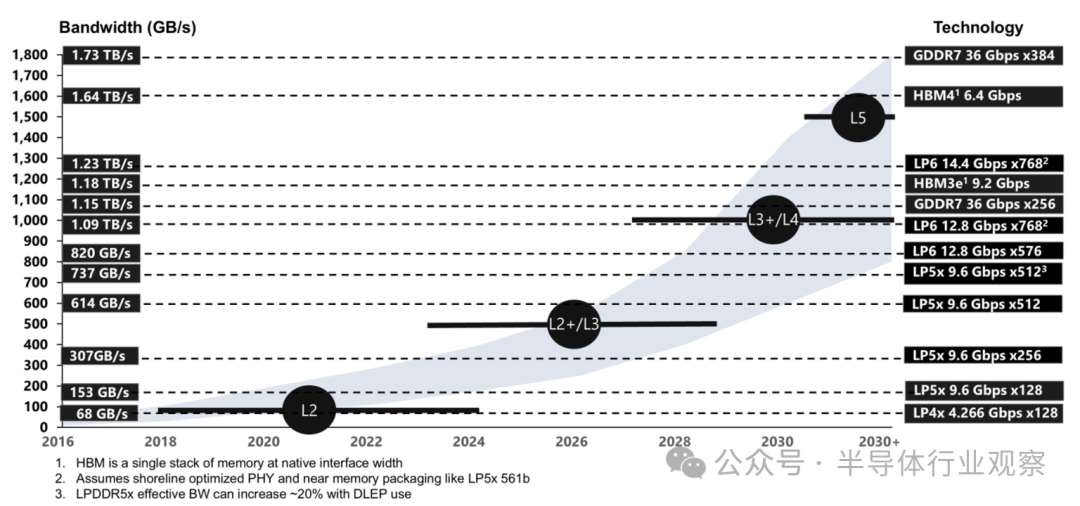

隨著這些架構變革重塑汽車行業格局，存儲技術的選擇變得愈發重要?！皬腖3級到L4級及更高級別，模型的復雜性、精細度和效率始終是OEM廠商關注的重點，”美光科技產品與系統副總裁Michael Basca指出?！拔覀兌家?jiàn)過一些無人駕駛出租車在交通擁堵時遇到困難，顯然，我們目前的模型還無法應對所有極端情況。事實上，在更高級別的應用中，模型的體積可能還會繼續增大一段時間，直到存儲效率在未來得到提升?！?/span>

更具體地說，電動汽車中使用的內存類型取決于響應時間的關鍵程度、目標市場細分以及車輛的電源來源。對于純電動汽車 (BEV) 而言，續航里程是一項競爭優勢，而減少數據傳輸消耗可以延長車輛的續航里程。因此，雖然 GDDR 的容量更大，但對于某些特定功能而言，LPDDR6 可能就足夠了。

“LPDDR內存最初流行是因?yàn)樗菵DR內存擁有更高的帶寬，” Cadence公司硅解決方案事業部總監Frank Ferro表示?！白畛醯腖PDDR4內存帶寬約為4 Gb/s。但LPDDR6的內存帶寬高達14.4 Gb/s。這是最重要的一點，它提供了巨大的帶寬。低功耗當然也很重要。此外，它還提供了更大的內存容量。LPDDR6的容量雖然不如DDR，但在汽車應用領域，隨著ADAS和AI推理技術的普及，內存容量變得至關重要。LPDDR6在內存容量和內存帶寬之間取得了平衡，似乎能夠滿足汽車行業的諸多需求?！?/span>

不過，4級和5級自主性給這個等式增添了一些新的復雜性。“提升片上內存容量和帶寬以實現高級功能的主要權衡之處在于芯片面積和功耗的增加，這會影響散熱管理和可靠性，” Synopsys嵌入式內存IP首席產品經理Daryl Seitzer表示?！霸O(shè)計人員必須在性能需求與能耗和面積限制之間取得平衡，通常會利用低電壓運行和架構優化?！?/span>

此外，隨著車輛中語言模型的日益復雜，用戶發現他們需要更大的內存容量和帶寬，并且他們正在努力平衡成本?！耙?a href="http://www.makelele.cn/tags/特斯拉/" target="_blank">特斯拉為例，你可能會發現他們使用了四塊LPDDR內存，”費羅說道?！八麄冎跋氲氖?，‘我們可以減少GDDR的使用量’，但現在他們?yōu)榱诉_(dá)到相同的容量，使用了相同的GDDR內存，因此很多客戶都在考慮升級到LPDDR6，因?yàn)樗麄儸F(xiàn)在需要更大的容量[以及LPDDR的其他優勢]?！?/span>

高帶寬內存（由堆疊式DRAM通過硅通孔連接而成）目前由于硅通孔（TSV）和振動方面的可靠性問題，在汽車行業尚屬次要。但隨著高性能內存需求的不斷增長，一些公司已開始關注這種內存技術，甚至不惜犧牲低成本內存方案。

“存儲器行業高度集中，少數幾家領先企業占據壟斷地位，產能與其他所有行業共享，”優樂集團汽車半導體首席分析師余陽表示?！耙虼?，對于那些渴望轉型升級的OEM廠商來說，了解存儲器行業至關重要。最近的一個例子是，由于人工智能需求、產能轉移和/或分銷渠道的投機行為，DDR4內存價格在過去幾個月里飆升。”

據 Yole Group 的數據顯示，目前汽車應用中存儲器的類型和用途主要包括：

DRAM（LPDDR4/5、GDDR6），用于ADAS域控制器、中央計算、智能傳感器和數字座艙SoC；

NAND閃存；

eMMC/UFS，用于信息娛樂、遠程信息處理、ADAS軟件存儲；

NVMe SSD，適用于新興的 Level 3+ 自主計算和 EDR/DSSAD 存儲；

SLC NAND，適用于車載信息系統、射頻模塊和高耐久性日志；

NOR閃存，用于ADAS傳感器、網關、區域控制器和MCU中的啟動和安全代碼，以及

其他非易失性存儲器（EEPROM、FRAM、nvSRAM），用于存儲校準數據、配置參數和低密度事件日志。

一般而言，DRAM 用于計算，NAND 用于數據，NOR 用于代碼。

其他類型的存儲器

例如DRAM，速度正在大幅提升，而SRAM仍然是追求最高性能的首選存儲器。然而，其他類型的存儲器也開始逐漸應用于汽車領域。

Synopsys公司的塞策表示：“SRAM支持實時計算任務，而MRAM和RRAM則提供高密度、低功耗和持久性存儲，使其非常適合空中升級、數據記錄和配置保留。這些存儲器選擇能夠滿足汽車行業對最佳能效、性能和可靠性的需求?！?/span>

此外，對于一些對時間要求不高的任務，例如分析車輛行為或繪制車隊變化圖，部分?jǐn)?shù)據可以在車輛內進行預處理并存儲在本地，然后再發送到云端?！皵?shù)據不會立即上傳到云端，而是會存儲幾個小時到一天，具體取決于所使用的云服務提供商（AWS、Microsoft Azure、Google Cloud）?！盋adence旗下Tensilica產品集團汽車產品營銷與管理總監Amit Kumar表示，“這類數據流通常在車輛內部累積，然后在數據倉庫中進行結構化分析?！?/span>

閃存在這方面尤其有用?！伴W存（非易失性、長期存儲）在ECU和中央控制器中仍然很常見，”塞策爾說?！胺且资源鎯?chǔ)器可在車輛的整個生命周期內保存數據，支持固件、日志和安全資產的持久存儲。對片外數據的訪問利用了諸如eMMC和UFS等接口，并結合PCIe，以滿足高帶寬應用的需求。安全性通過加密、身份驗證和符合汽車安全標準來保證。”

每個OEM廠商都會根據各種選項和目標市場來確定自己的內存和存儲架構。

Keysight EDA 的 SDV 業務線產品經理 Carrie Browen 表示：“外部攝像頭以及（如果已啟用）車內攝像頭的錄像可用于‘車隊學習’，以改進自動駕駛和完全自動駕駛功能。這些錄像通常是與碰撞或安全氣囊彈出等安全事件相關的短片。例如，特斯拉將數據分為不同的類別，例如自動駕駛分析與改進和路段數據分析，用于訓練和改進駕駛輔助和導航功能。某些數據，例如行車記錄儀視頻和哨兵模式存儲（用于監控停放車輛周圍的威脅），除非您明確啟用共享，否則會在車輛本地進行處理。實際上，部分?jǐn)?shù)據存儲在車輛上，部分?jǐn)?shù)據存儲在特斯拉控制的數據中心（以及合作伙伴的設施）中，這些數據中心支持人工智能訓練、服務和支持運營?！?/span>

如今，高速DRAM通常用于近計算內存，而閃存和其他非易失性存儲方案則提供數據備份和冗余。但這些界限正開始變得模糊。

布朗表示：“未來的架構將通過使用更多混合內存層來提高靈活性，這些混合內存層將傳統的DRAM和閃存集成到單個模塊或封裝中。對于用于人工智能改進的攝像頭和傳感器數據，標注和審核工具允許授權員工和承包商查看短視頻和圖像，以便對物體和駕駛場景進行標注。媒體對過去標注操作的報道描述了此類界面，但并未披露其確切的技術棧?！?/span>

結論

車輛正變得越來越復雜，其系統集成了越來越多的存儲器和處理元件，以及新的、更好的數據傳輸和存儲方式。

Keysight EDA 的內存解決方案項目經理 Randy White 表示：“車載計算需求，包括信息娛樂和高級駕駛輔助系統 (ADAS)，對內存帶寬和容量的要求越來越高。與基于云的計算相比，車載推理的低延遲特性可確保實時處理和關鍵任務的時序控制。”

這些都是通往完全自主化道路上的墊腳石。鑒于這項技術的發展軌跡，這很可能在不久的將來就會實現。
