本文主要介紹eMMC健康管理開發案例，實現讀取單板機板載eMMC內部健康管理信息的功能。適用開發環境如下。

開發環境

Windows開發環境：Windows1064bit、Windows764bit

Linux開發環境：VMware16.2.5、Ubuntu20.04.6 64bit

系統版本：Tronlong-Desktop 20.04、Linux-5.10.209、U-Boot-2017.09

sysroot：rk3562-Tronlong-Desktop-20.04-sysroot-[版本號].tar.gz

應用開發交叉編譯工具：gcc-aarch64-linux-gnu_9.4.0.tar.gz

備注：本文基于2GByte LPDDR4X、16GByte eMMC（廠家：佰維存儲，顆粒類型：MLC）配置單板機進行演示。

術語表

為便于閱讀，下表對文出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

我司提供的eMMC健康管理開發案例emmc_get_info位于產品資料“4-軟件資料Demobase-demos”目錄下，具體說明如下。

1案例說明

案例功能：通過向程序傳入eMMC的設備節點路徑、品牌等參數，實現讀取eMMC內部健康管理信息的功能。該程序?qū)Λ@取的信息進行整理后打印輸出，并同步記錄日志，便于后續查閱。

程序流程圖如下圖所示。

圖 1

2案例測試

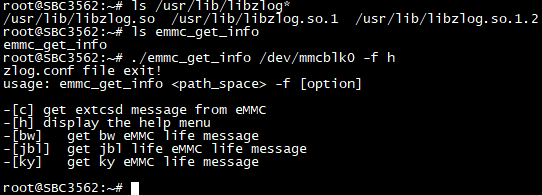

單板機啟動，請將案例"srclib"目錄下的所有日志庫文件拷貝至單板機系統的"/usr/lib/"目錄下，并將案例bin目錄下emmc_get_info可執行文件拷貝至單板機系統的任意目錄下，執行如下命令查看程序參數說明。

Target#./emmc_get_info /dev/mmcblk0 -f h

圖 2

參數解析：

-f：命令格式；

-c：查詢eMMC extcsd；

-h：查看幫助菜單；

-bw：查詢佰維存儲品牌eMMC壽命評估信息；

-jbl：查詢江波龍品牌eMMC壽命評估信息；

-ky：查詢康盈品牌eMMC壽命評估信息。

信息查詢

（1）查詢eMMC的EXT_CSD寄存器內容

eMMC作為廣泛應用于移動設備、嵌入式系統的存儲解決方案，其功能配置、狀態監控和高級特性主要通過EXT_CSD寄存器實現。

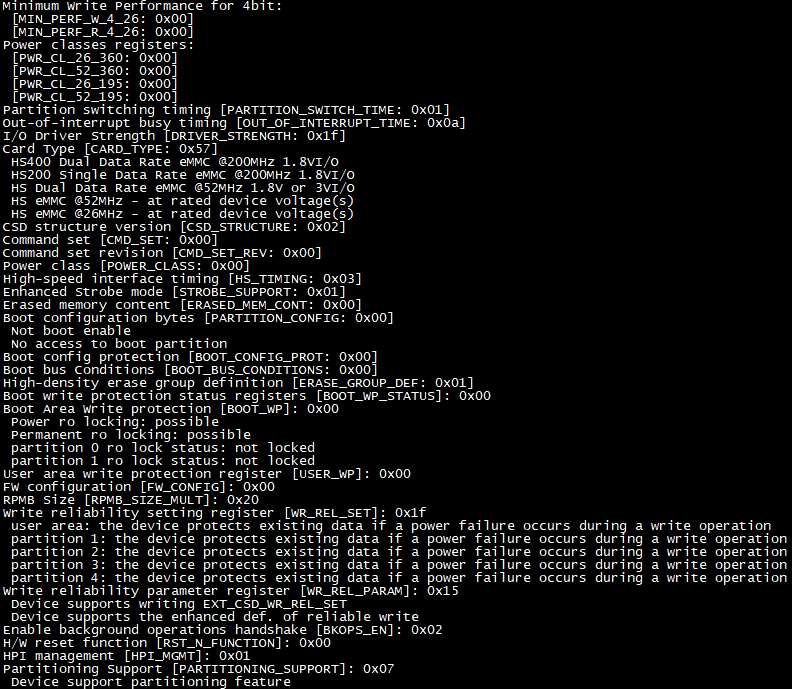

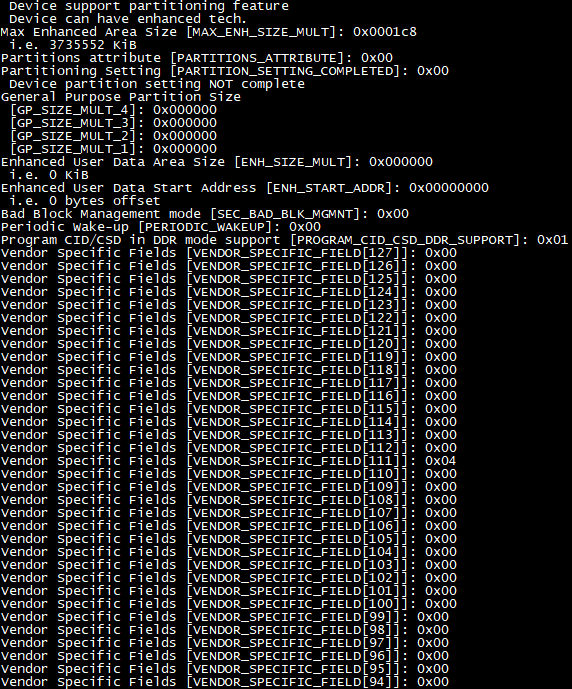

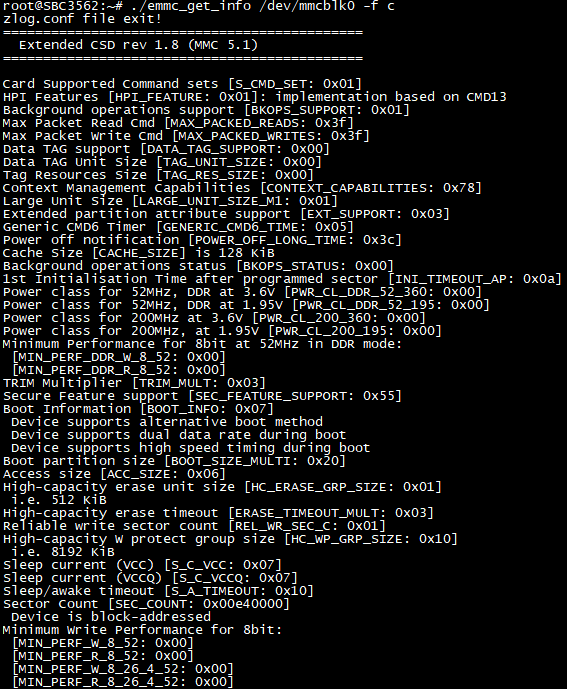

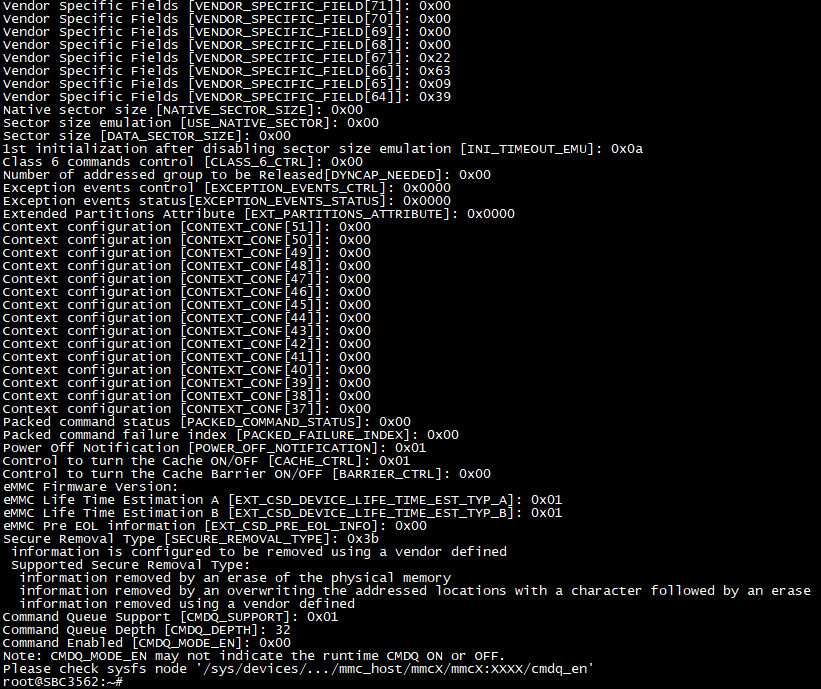

執行如下命令，可查詢eMMC的EXT_CSD寄存器（擴展配置寄存器）內容。

Target#./emmc_get_info /dev/mmcblk0 -f c

圖 3

圖 4

圖 5

圖 6

（2）查詢eMMC壽命狀態信息

本次演示所使用的單板機，其板載eMMC的廠商為佰維存儲，顆粒類型為MLC。

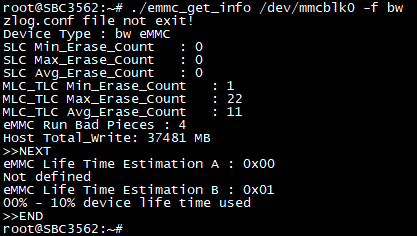

執行如下命令，查詢eMMC壽命狀態信息。

Target#./emmc_get_info /dev/mmcblk0 -f bw

備注：目前單板機所有配置板載eMMC的廠商均為佰維存儲。

圖 7

eMMC的顆粒類型有SLC、MLC、TLC等，它們?cè)诖鎯?chǔ)數據的方式、性能、壽命以及成本等方面存在一定差異。SLC(Single-Level Cell)為單層存儲單元，特點是壽命長、速度快，通常用于緩存或關鍵數據。MLC/TLC（Multi/Triple-Level Cell）為多層存儲單元，容量大但壽命較短，用于主存儲區。

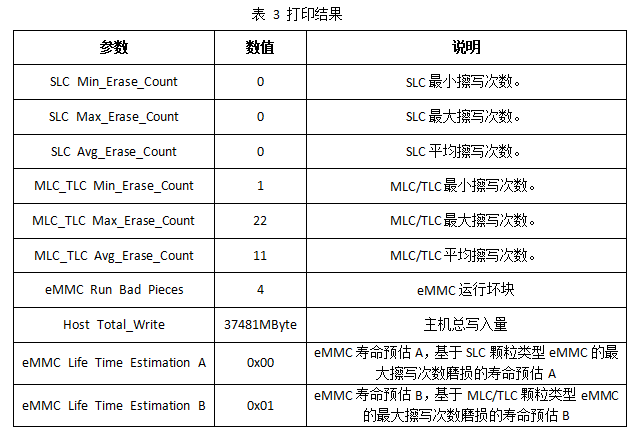

本次演示所使用的單板機，其板載eMMC顆粒類型為MLC。以下對本次獲取的eMMC相關信息說明如下：

（1）MLC_TLC Min_Erase_Count、MLC_TLC Max_Erase_Count、MLC_TLC Avg_Erase_Count擦寫次數分布在1~22次，相對eMMC的3000次可循環擦寫次數來說，健康狀態良好。

（2）eMMC Run Bad Pieces：4，即運行過程中產生的4個壞塊數。

（3）Host Total_Write：37481MB，當前總數據寫入量對eMMC壽命幾乎無影響。

（4）eMMC Life Time Estimation A：0x00，基于SLC顆粒類型eMMC的最大擦寫次數磨損的壽命預估A。

（5）eMMC Life Time Estimation B：0x01，基于MLC/TLC顆粒類型eMMC的最大擦寫次數磨損的壽命預估B。

（6）00%-10% device life time used，說明eMMC消耗壽命≤10%。

日志功能

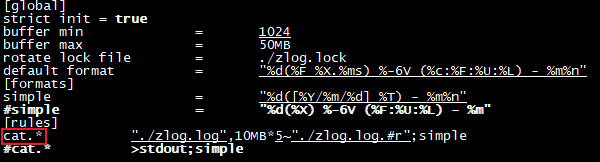

程序首次執行后將自動生成zlog日志配置文件，并且該文件默認關閉日志Log信息。如需開啟日志Log信息，請執行如下命令修改zlog.conf日志配置文件。

Target#vi zlog.conf

圖 8

修改內容如下：

cat.* //取消注釋

圖 9

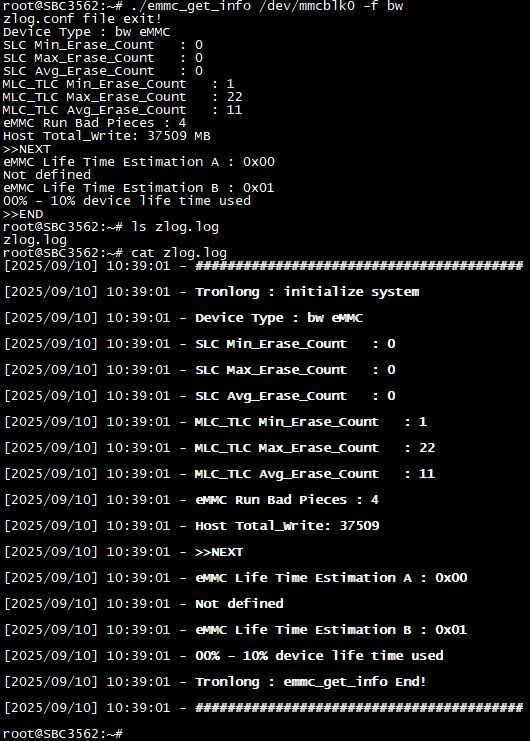

再次運行程序?qū)⒃诋?dāng)前目錄下生成日志文件zlog.log。

圖 10

3案例編譯

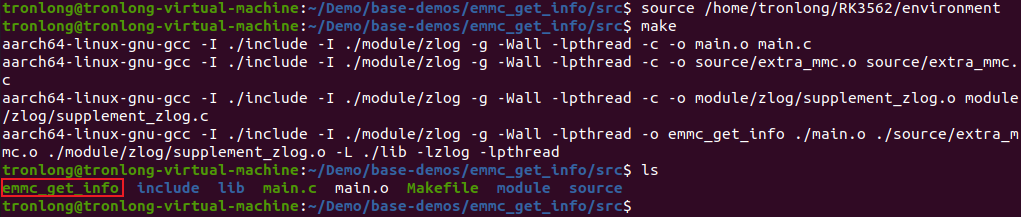

請將案例src文件夾拷貝至Ubuntu工作目錄下，請先確保已參考《系統開發手冊》文檔安裝LinuxSDK并完成LinuxSDK編譯。在案例src目錄執行如下命令，配置交叉編譯工具鏈環境變量，進行案例編譯。編譯完成后，將在當前目錄下生成可執行文件。

Host#source /home/tronlong/RK3562/environment

Host#make

圖 11

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注Tronlong創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
