隨著文娛產業智能化升級，人形機器人已成為商演舞臺的核心焦點。其關節驅動、傳感與特效系統作為整機“神經與肌肉”，需應對頻繁啟停、高扭矩輸出與復雜環境干擾，功率MOSFET的選型直接決定系統動態響應、能效、功率密度及可靠性。本文針對商演機器人對實時性、效率、緊湊性與穩定性的嚴苛要求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。
一、核心選型原則與場景適配邏輯
（一）選型核心原則：四維協同適配
MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與舞臺工況精準匹配：
1. 電壓裕量充足：針對24V/48V主流關節驅動總線，額定耐壓預留≥50%裕量，應對電機反電動勢尖峰與線纜壓降，如48V總線優先選≥75V器件。
2. 低損耗與高開關速度：優先選擇低Rds(on)（降低傳導損耗）、低Qg（提升PWM響應速度）器件，適配頻繁加減速與脈沖工作模式，提升能效并降低溫升。

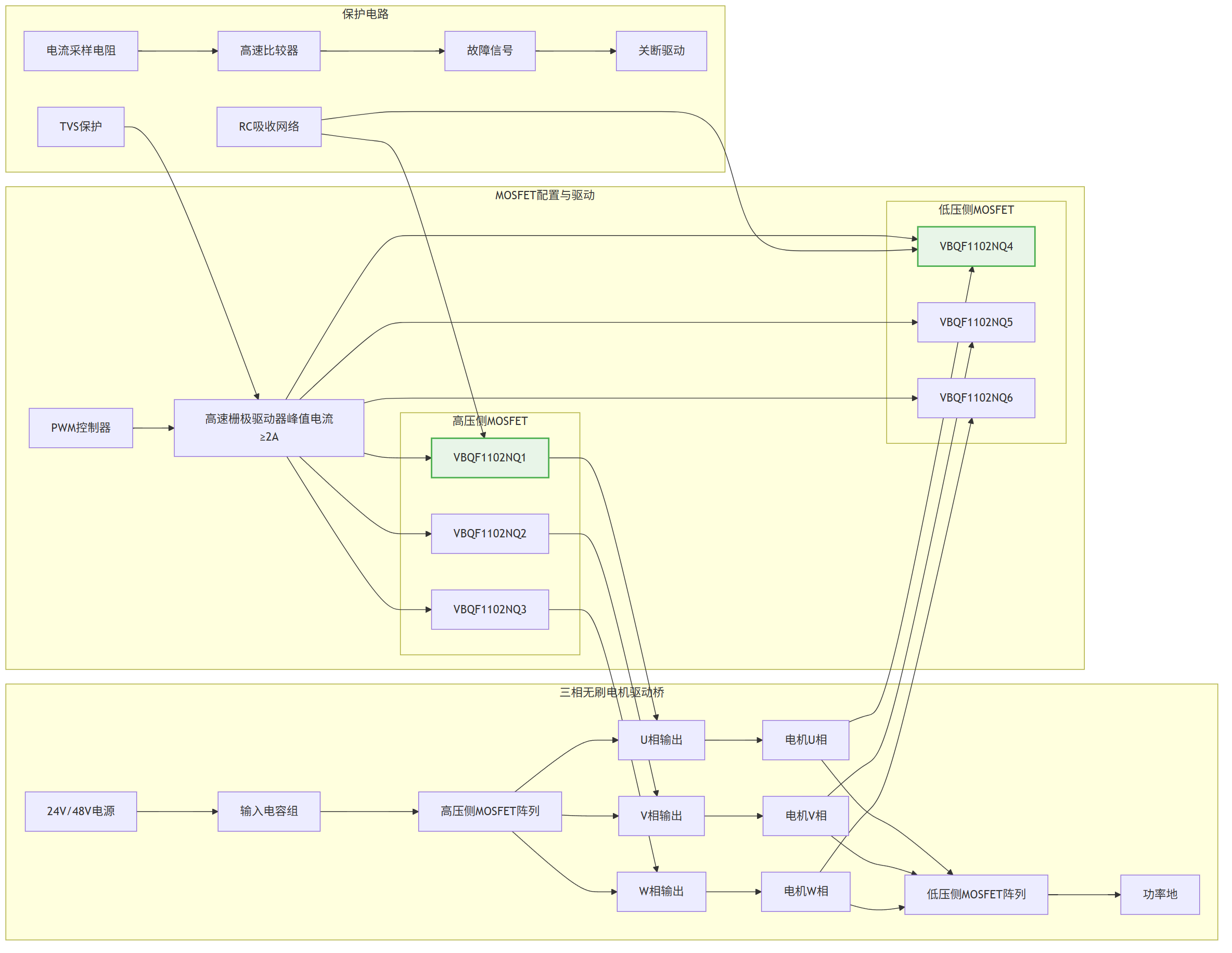

圖1: 文娛商演人形機器人方案與適用功率器件型號分析推薦VBTA2610N與VBQF1638與VBQG7322與VBQF3316與VB125N5K與VBBD8338與VBQF1615與VB5222與產品應用拓撲圖_01_total

3. 封裝匹配空間限制：關節驅動器選熱阻低、電流能力強的DFN封裝；分布式傳感器與燈效控制選超小型SC75/SOT封裝，平衡功率密度與布線復雜度。
4. 可靠性冗余：滿足長時間連續演出需求，關注振動耐受性、寬結溫范圍與ESD防護，適配舞臺燈光、音響電磁干擾復雜環境。
（二）場景適配邏輯：按功能模塊分類
按機器人功能分為三大核心場景：一是關節電機驅動（動力核心），需大電流、高頻率PWM控制；二是傳感器與控制器供電（控制神經），需低功耗、高集成度開關；三是特效模塊控制（視覺亮點），需獨立、快速通斷能力，實現參數與動態需求精準匹配。
二、分場景MOSFET選型方案詳解
（一）場景1：關節電機驅動（50W-200W）——動力核心器件
關節伺服電機需承受高瞬態電流與快速換向，要求極低導通電阻與優異開關特性。
推薦型號：VBQF1615（N-MOS，60V，15A，DFN8(3x3)）
- 參數優勢：Trench技術實現10V下Rds(on)低至10mΩ，15A連續電流滿足48V總線下中小關節驅動；DFN8封裝熱阻低、寄生電感小，支持高頻PWM控制。
- 適配價值：傳導損耗極低，提升驅動器效率至95%以上；優異開關特性支持50kHz以上PWM頻率，實現關節力矩精準快速控制，提升舞蹈動作流暢度。
- 選型注意：確認電機峰值電流及反電動勢電壓，預留足夠電壓電流裕量；DFN封裝需搭配充足敷銅散熱，并配套帶過流保護的柵極驅動IC。
（二）場景2：分布式傳感器/控制器供電——控制神經器件
傳感器、控制器、燈帶等模塊功率較小、布局分散，需高集成度與低柵壓驅動。
推薦型號：VB5222（Dual N+P MOS，±20V，5.5A/3.4A，SOT23-6）
- 參數優勢：SOT23-6封裝集成互補對稱MOS管，節省70%PCB空間；±20V耐壓適配12V/24V電平轉換與電源路徑管理，4.5V下Rds(on)低至30mΩ（N管），可由3.3V MCU直接驅動。

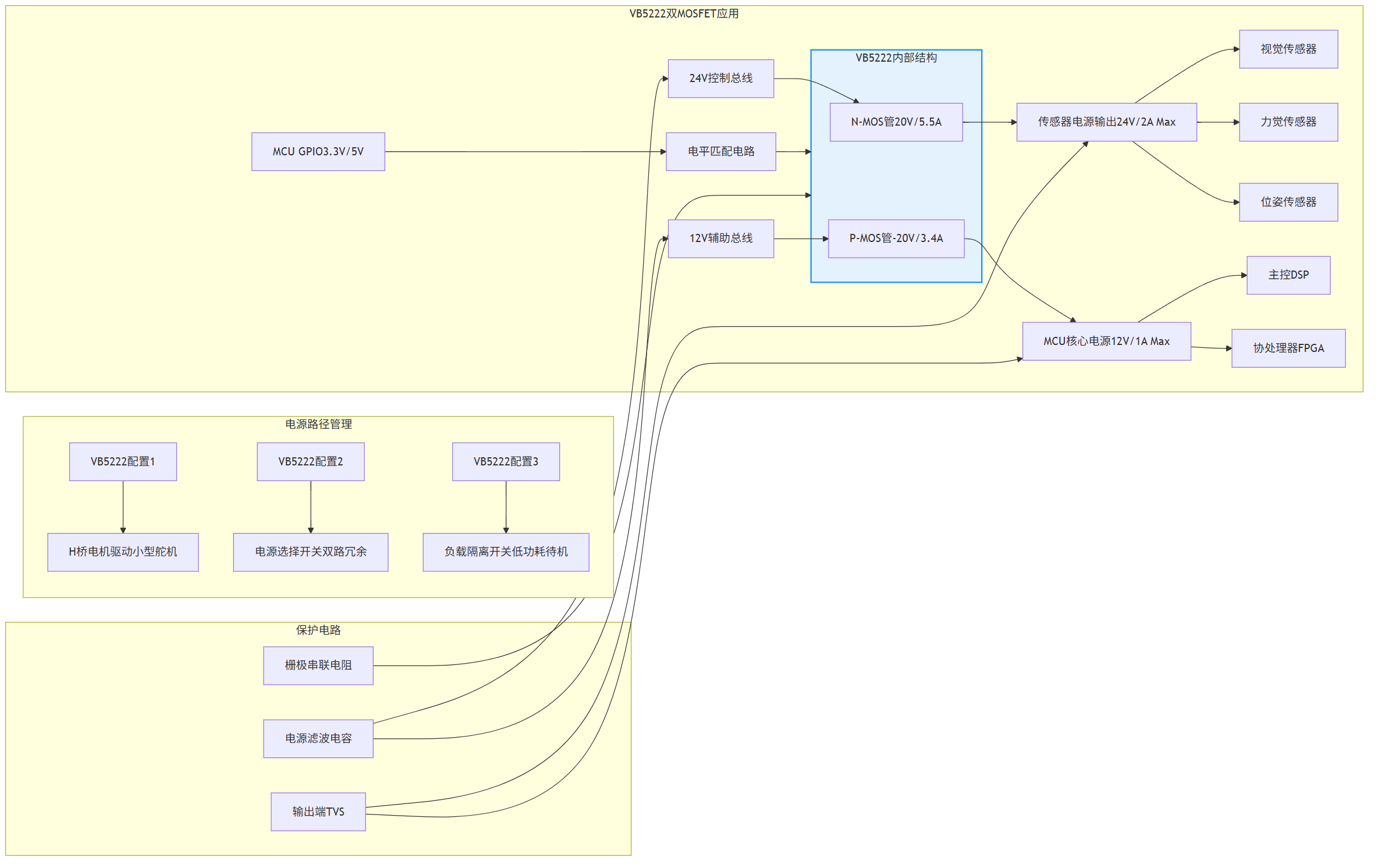

圖2: 文娛商演人形機器人方案與適用功率器件型號分析推薦VBTA2610N與VBQF1638與VBQG7322與VBQF3316與VB125N5K與VBBD8338與VBQF1615與VB5222與產品應用拓撲圖_02_joint

- 適配價值：單芯片實現電源智能分配與隔離，支持各模塊獨立低功耗待機；用于小電機、電磁閥的H橋驅動核心，簡化電路設計。
- 選型注意：確認各通路最大電流，避免共用通道過載；柵極需串聯電阻抑制振鈴，敏感線路增設TVS防護。
（三）場景3：舞臺特效模塊控制（如LED矩陣、噴氣裝置）——視覺亮點器件
特效模塊需快速響應與高可靠性通斷，且常需高壓或負壓側控制。
推薦型號：VBTA2610N（P-MOS，-60V，-2A，SC75-3）
- 參數優勢：SC75-3超小封裝節省空間，-60V高耐壓適配48V總線高側開關及負壓應用；10V下Rds(on)低至100mΩ，Vth為-1.7V便于驅動。
- 適配價值：實現高壓LED燈陣或氣動閥門的快速開關控制，響應時間＜1ms，確保特效與音樂節奏同步；高耐壓提供充足裕量，保障舞臺電氣環境下的安全。
- 選型注意：確認模塊工作電壓與沖擊電流，每路預留電流裕量；采用合適電平轉換電路驅動，負載為感性時并聯續流二極管。
三、系統級設計實施要點
（一）驅動電路設計：匹配器件特性
1. VBQF1615：配套DRV8701等電機驅動IC，優化功率回路布局以減小寄生電感，柵極推薦使用RC網絡改善開關波形。
2. VB5222：MCU GPIO可直接驅動，利用內部互補管構建簡易H橋或電源選擇開關，注意死區時間設置。

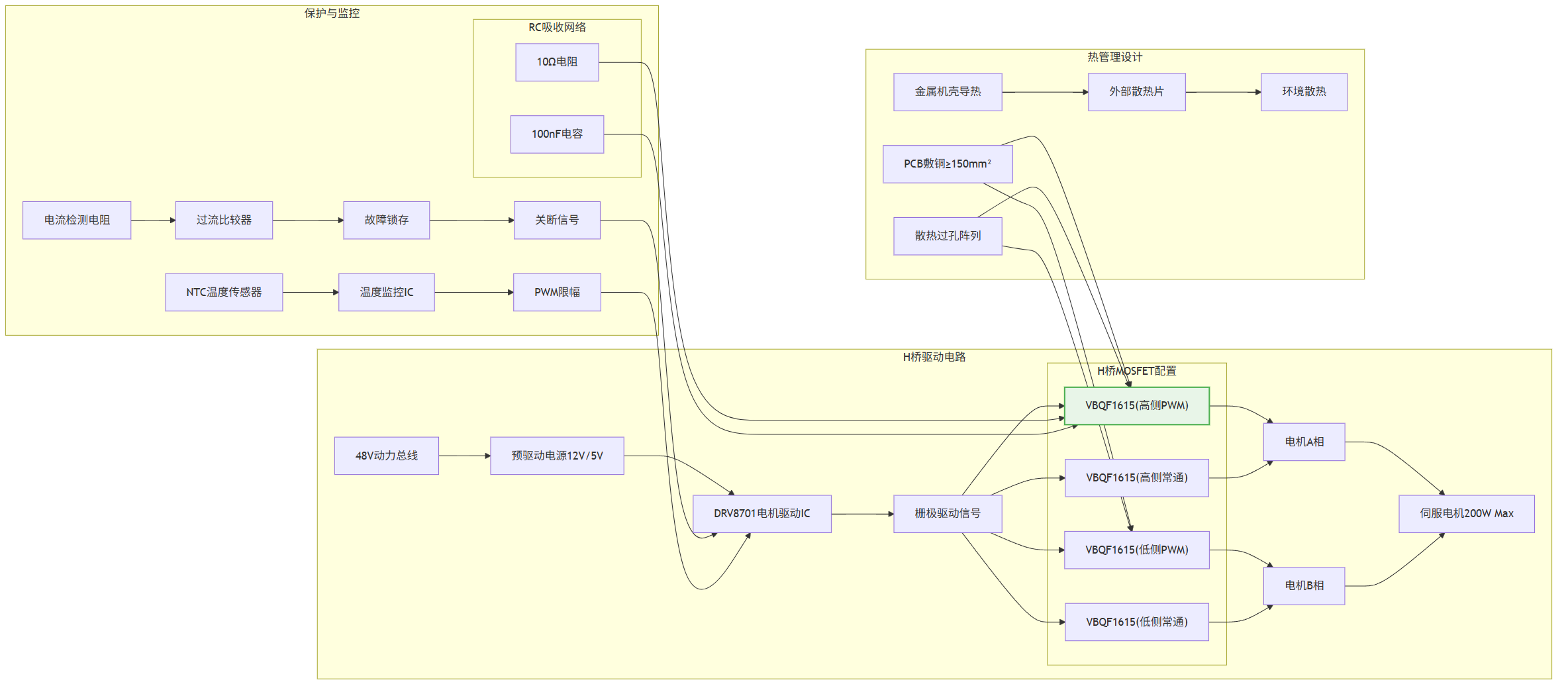

圖3: 文娛商演人形機器人方案與適用功率器件型號分析推薦VBTA2610N與VBQF1638與VBQG7322與VBQF3316與VB125N5K與VBBD8338與VBQF1615與VB5222與產品應用拓撲圖_03_sensor

3. VBTA2610N：可采用NPN三極管或?qū)Ｓ玫蛡?cè)驅動IC進行高側驅動，柵極下拉電阻確?？煽筷P斷。
（二）熱管理設計：分級散熱
1. VBQF1615：重點散熱，關節驅動器PCB需≥150mm2敷銅并增加散熱過孔，與機殼導熱結合。
2. VB5222：局部敷銅即可滿足散熱，注意在密集布局中保證空氣流通。
3. VBTA2610N：雖功耗小，但連續工作時建議封裝下有≥30mm2敷銅。
整機需利用金屬結構輔助散熱，避免熱量在控制器艙內積聚。
（三）EMC與可靠性保障
1. EMC抑制
- 1. VBQF1615所在電機驅動端口并聯RC吸收電路與共模電感。
- 2. 特效模塊控制線纜套磁環，VBTA2610N輸出端并聯TVS管抑制浪涌。
- 3. 嚴格區分數字地、模擬地、功率地，采用星型單點接地。
2. 可靠性防護
- 1. 降額設計：考慮舞臺環境溫度，VBQF1615在60℃以上建議電流降額使用。
- 2. 過流/短路保護：各功率回路增設采樣電阻與比較器，或選用集成保護的驅動芯片。
- 3. 振動與接觸防護：對插接件和MOSFET焊點進行加固處理，關鍵信號線采用屏蔽線纜。
四、方案核心價值與優化建議
（一）核心價值

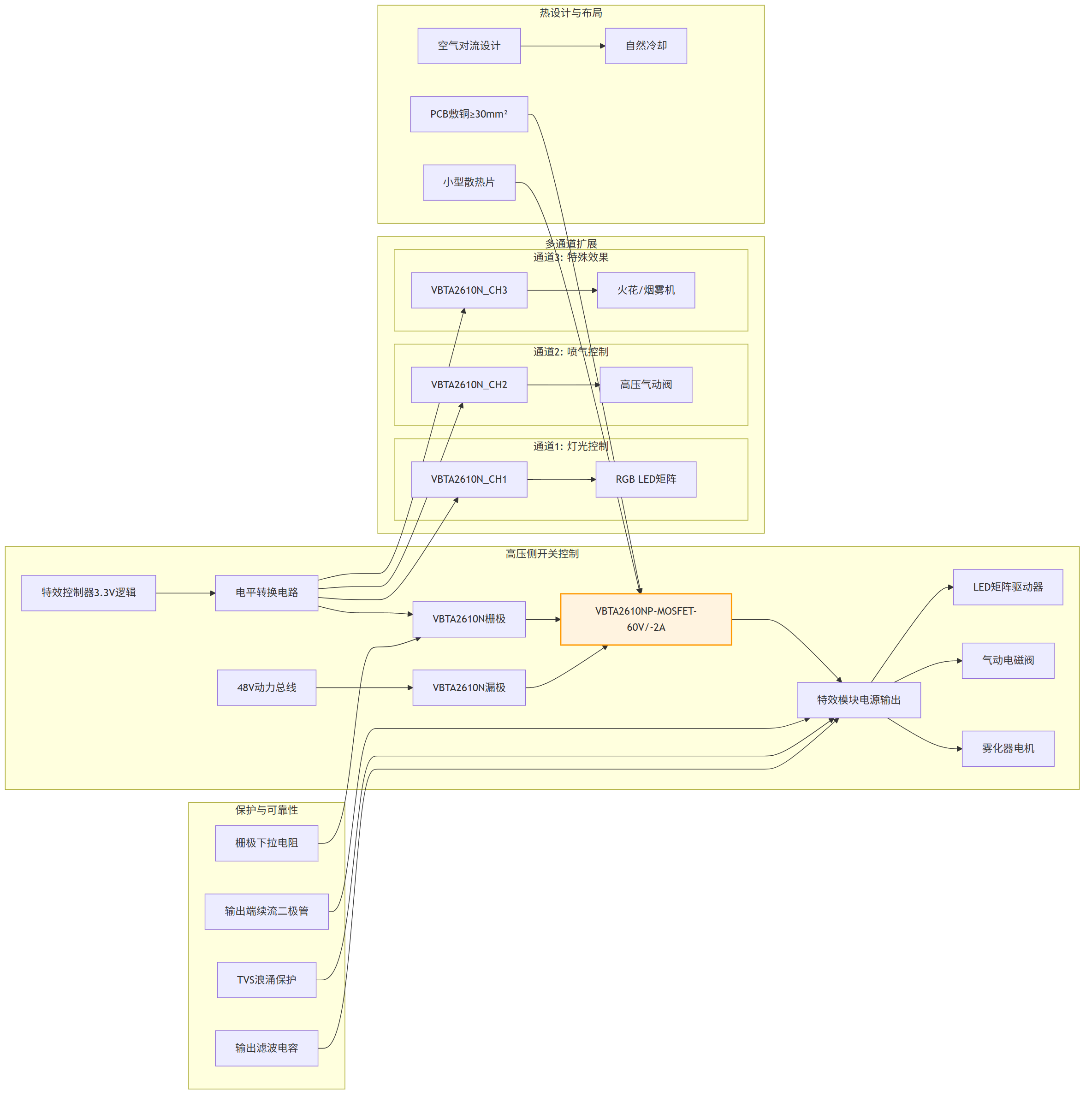

圖4: 文娛商演人形機器人方案與適用功率器件型號分析推薦VBTA2610N與VBQF1638與VBQG7322與VBQF3316與VB125N5K與VBBD8338與VBQF1615與VB5222與產品應用拓撲圖_04_effect

1. 提升動態性能與能效：低損耗MOSFET配合高頻驅動，使關節響應更快，整機續航延長。
2. 增強系統集成度與可靠性：小型化與集成化封裝適應機器人緊湊空間，高耐壓與防護設計應對復雜舞臺電磁環境。
3. 實現靈活特效控制：獨立高速開關器件確保燈光、氣動等特效的精準觸發，增強演出感染力。
（二）優化建議
1. 功率適配：更大功率關節（>200W）可選用VBQF1638（60V/30A）；微型關節或舵機可選用VBQG7322（30V/6A）。
2. 集成度升級：多關節集中控制器可選用VBQF3316（雙N管，30V/26A per Ch）以節省面積。
3. 特殊場景：需要高壓小電流控制（如靜電吸附）時可選用VB125N5K（250V/0.3A）。
4. 供電管理優化：多電源域管理可選用VBBD8338（P-MOS，-30V/-5.1A）作為負載開關。
功率MOSFET選型是文娛商演人形機器人實現高動態、高可靠、高集成度驅動的核心。本場景化方案通過精準匹配關節驅動、控制供電與特效模塊需求，結合系統級設計，為研發提供全面技術參考。未來可探索智能功率模塊與寬禁帶器件應用，助力打造下一代更具表現力與競爭力的舞臺機器人產品。
