隨著自動化與智能協同技術的飛速發展，無人機協同機器人已成為工業巡檢、集群作業與緊急響應的核心裝備。其動力與執行驅動系統作為能量分配與動作控制的關鍵，直接決定了整機的響應速度、續航能力、負載性能及任務可靠性。功率MOSFET作為該系統中的核心開關器件，其選型質量直接影響系統效率、動態響應、功率密度及環境適應性。本文針對無人機協同機器人的高動態、多關節與高可靠要求，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。
一、選型總體原則：動態響應與可靠性平衡設計
功率MOSFET的選型需在快速開關、高效傳導、緊湊封裝及惡劣環境耐受性之間取得平衡，以滿足無人機機器人對敏捷性與可靠性的雙重需求。
1. 電壓與電流動態裕量設計
依據系統動力總線電壓（常見12V/24V或更高），選擇耐壓值留有 ≥60% 裕量的MOSFET，以應對電機反電動勢、急加減速產生的電壓尖峰。同時，根據關節電機與推進器的峰值電流（如堵轉、突加載荷），確保電流規格具有充足瞬態余量，通常建議持續工作電流不超過器件標稱值的 50%~60%。
2. 低損耗與快速開關并重
傳導損耗與導通電阻 (R_{ds(on)}) 直接相關，低 (R_{ds(on)}) 有助于提升續航；開關損耗與柵極電荷 (Q_g) 及輸出電容 (C_{oss}) 相關，低 (Q_g)、低 (C_{oss}) 可實現更高頻率的PWM控制，提升動態響應與控制精度，并減少EMI干擾。
3. 封裝與功率密度協同

圖1: 無人機協同機器人方案與適用功率器件型號分析推薦VBGQF1201M與VBC8338與VBQF3310G與VBQF1102N與產品應用拓?fù)鋱D_02_propulsion

根據空間極度受限的機身與關節結構，選擇熱阻低、體積小的先進封裝（如DFN）。高功率密度布局需結合PCB埋銅、散熱過孔及殼體導熱進行高效熱管理。
4. 可靠性與環境魯棒性
在戶外、振動、溫差大等復雜工況下，器件需具備高抗沖擊、寬工作結溫范圍及良好的ESD防護能力，確保系統長期穩定運行。
二、分場景MOSFET選型策略
無人機協同機器人主要負載可分為三類：推進電機/舵機驅動、關節伺服驅動、機載設備供電。各類負載對動態響應、功率及尺寸要求不同，需針對性選型。
場景一：推進電機/舵機驅動（高動態，峰值功率200W–500W）
推進系統要求驅動具備極高瞬時電流能力、快速開關以支持精準調速與敏捷機動。
- 推薦型號：VBQF1102N（Single-N，100V，35.5A，DFN8(3×3)）
- 參數優勢：
- 采用Trench工藝，(R_{ds(on)}) 低至17?mΩ（@10?V），傳導損耗極低。
- 連續電流35.5A，可承受高瞬時電流，適合電機啟動、加速及過載場景。
- 100V耐壓提供充足裕量，有效抵御無刷電機反沖電壓。
- 場景價值：
- 支持高頻PWM（可＞50?kHz），實現電機精準控制與快速響應，提升飛行穩定性與操控精度。
- 高效率減少發熱，有助于延長續航，并支持緊湊動力艙設計。
- 設計注意：
- 必須搭配大電流驅動IC，確保柵極快速充放電。
- PCB布局需采用大面積功率銅層與多散熱過孔，并考慮振動加固。
場景二：關節伺服驅動（中等功率，高精度，50W–150W）
關節伺服電機需要精密的位置與力矩控制，強調高效率、低噪聲與良好熱性能。
- 推薦型號：VBQF3310G（Half-Bridge-N+N，30V，35A，DFN8(3×3)-C）
- 參數優勢：
- 集成半橋結構，節省空間，簡化驅動電路布局。
- (R_{ds(on)}) 極低，僅9?mΩ（@10?V），雙管協同工作可大幅降低導通損耗。
- 30V耐壓適合24V系統，35A連續電流滿足關節伺服峰值扭矩需求。
- 場景價值：
- 半橋集成便于實現多關節的緊湊模塊化驅動設計，提升系統集成度。
- 低導通電阻保障了高精度控制下的低發熱與高能效。
- 設計注意：
- 需配合MCU或?qū)Ｓ妙A(yù)驅實現精準死區控制，防止橋臂直通。
- 關注封裝底部散熱焊盤與PCB的熱連接可靠性。
場景三：機載設備供電與智能模塊開關（低功耗，高集成，＜20W）

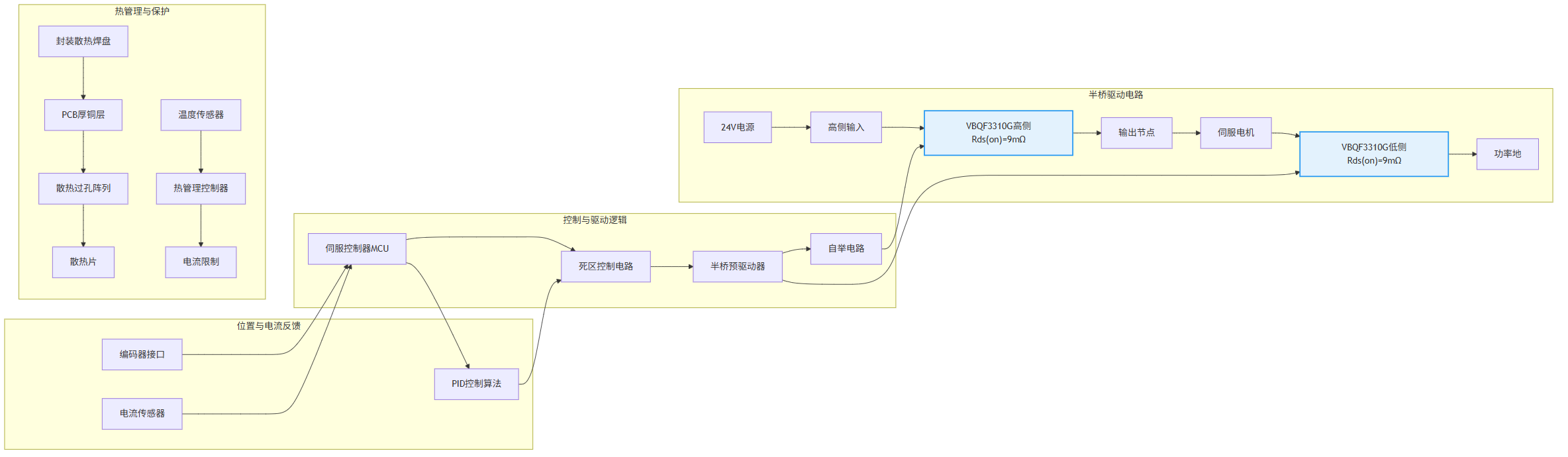

圖2: 無人機協同機器人方案與適用功率器件型號分析推薦VBGQF1201M與VBC8338與VBQF3310G與VBQF1102N與產品應用拓?fù)鋱D_03_joint

機載傳感器、計算單元、通信模塊等需要低功耗開關控制，以實現電源智能管理與系統喚醒。
- 推薦型號：VBC8338（Dual-N+P，±30V，6.2A/5A，TSSOP8）
- 參數優勢：
- 集成單路N溝道與單路P溝道MOSFET，提供靈活的電源路徑與高低側開關選擇。
- N管 (R_{ds(on)}) 低至22?mΩ（@10?V），P管45?mΩ（@10?V），導通效率高。
- 小尺寸TSSOP8封裝極大節省空間，適合高密度主板布局。
- 場景價值：
- 可用于核心計算單元與傳感器的獨立上電/斷電控制，實現智能功耗管理，延長待機時間。
- 高低側組合方便實現信號隔離與接口保護，提升系統可靠性。
- 設計注意：
- P-MOS驅動需注意電平轉換，確保完全開啟。
- 多路開關布局時注意電源分區與噪聲隔離。
三、系統設計關鍵實施要點
1. 驅動電路優化
- 高功率MOSFET（如VBQF1102N）：必須使用高速驅動IC（推薦峰值驅動電流≥2?A），以最大化開關速度，減少開關損耗。嚴格設計柵極回路布局，減小寄生電感。
- 集成半橋MOSFET（如VBQF3310G）：關注自舉電路設計，確保高側驅動電壓穩定。建議增加?xùn)艠O電阻可調功能以優化EMI。
- 雙路MOSFET（如VBC8338）：為N和P管分別配置合適的驅動電阻，并可在柵極增加小電容濾波，提高抗干擾性。
2. 熱管理設計
- 分級散熱策略：
- 推進與關節驅動MOSFET采用厚銅PCB、散熱過孔陣列，并與機身金屬框架或?qū)Ｓ蒙崞Y(jié)合。
- 機載設備開關MOSFET依靠局部敷銅自然散熱，在密閉空間可輔以導熱凝膠。
- 動態熱監控：在關鍵功率節點布置溫度傳感器，實現基于結溫估計的實時電流降額保護。
3. EMC與可靠性提升
- 噪聲抑制：
- 在電機驅動MOSFET的漏-源極并聯RC吸收網絡或高頻陶瓷電容。
- 電源輸入線纜套用磁環，PCB電源入口布置共模電感。
- 防護設計：

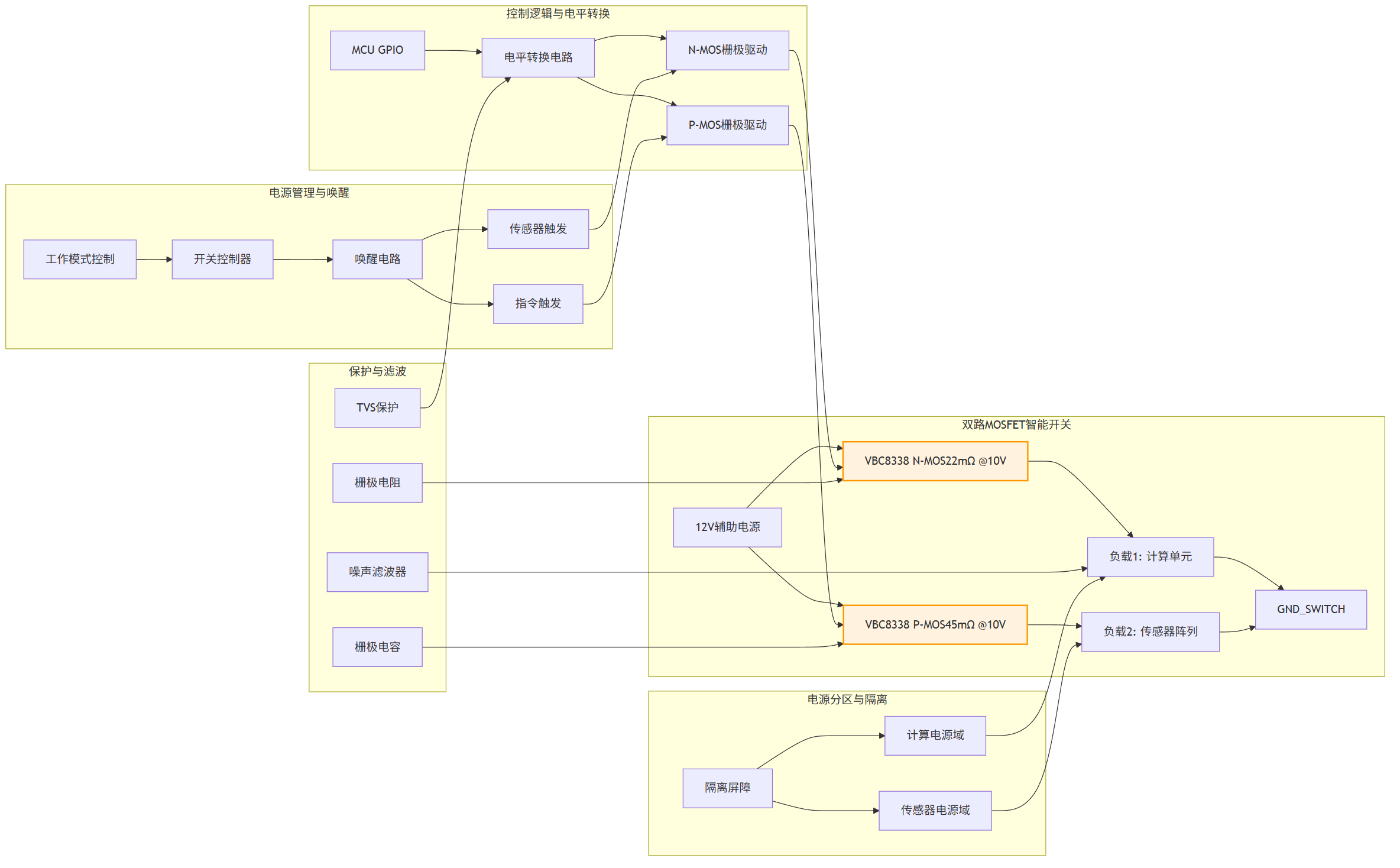

圖3: 無人機協同機器人方案與適用功率器件型號分析推薦VBGQF1201M與VBC8338與VBQF3310G與VBQF1102N與產品應用拓?fù)鋱D_04_power_switch

- 所有信號接口及MOSFET柵極配置TVS管，整機電源入口設置浪涌抑制器。
- 實施硬件過流保護（如采樣電阻+比較器），實現微秒級故障關斷。
四、方案價值與擴展建議
核心價值
1. 動態性能卓越：通過低 (R_{ds(on)}) 與快速開關器件組合，系統響應速度提升，支持更復雜的協同編隊與避障算法。
2. 續航與集成度優化：高效率驅動降低整體能耗，延長任務時間；緊湊封裝與集成方案助力機器人小型化與輕量化。
3. 環境高可靠性：寬壓、大電流裕量設計結合強化散熱與防護，適應戶外、工業等惡劣環境下的持續作業。
優化與調整建議
- 功率升級：若推進系統采用更高電壓（如48V）或更大功率（>1kW），可選用耐壓200V級別（如VBGQF1201M）或并聯多管使用。
- 集成化進階：對于高度集成的關節模塊，可考慮使用全橋驅動模塊或IPM（智能功率模塊）以進一步簡化設計。
- 極端環境適應：對于軍用、特種巡檢等場景，建議選用車規級或工業級器件，并增加三防涂層保護。
- 智能化電源管理：結合負載識別IC與MOSFET開關陣列，實現更精細的機載設備動態功耗管理。
功率MOSFET的選型是無人機協同機器人動力與驅動系統設計的核心環節。本文提出的場景化選型與系統化設計方法，旨在實現動態響應、續航、集成度與可靠性的最佳平衡。隨著機器人技術向更高智能、更強機動性發展，未來可進一步探索SiC等寬禁帶器件在高壓、高頻動力系統中的應用，為下一代高性能協同機器人提供核心硬件支撐。在自動化與智能化浪潮中，堅實可靠的硬件設計是確保機器人任務成功與系統穩定的根本保障。
