微電網作為整合“源、儲、荷、網”的新型能源系統，其架構設計直接決定系統的運行效率、可靠性、擴展性與經濟性，是微電網規劃建設的核心環節。在微電網主流架構中，集中式架構與分布式架構憑借各自的技術特性，適配不同的應用場景與運行需求，成為兩大核心選型方向。集中式架構以“統一調度、集中管控”為核心邏輯，適合規模集中、負荷穩定的場景；分布式架構以“自主協同、分散控制”為核心邏輯，適配電源分散、負荷多元的場景。明確二者的設計差異，掌握科學的選型依據，是實現微電網高效運行、降低建設與運營成本的關鍵。本文圍繞兩種架構的設計核心，系統剖析其設計差異，并結合實際需求給出選型指導，為微電網架構規劃提供理論支撐與實操參考。

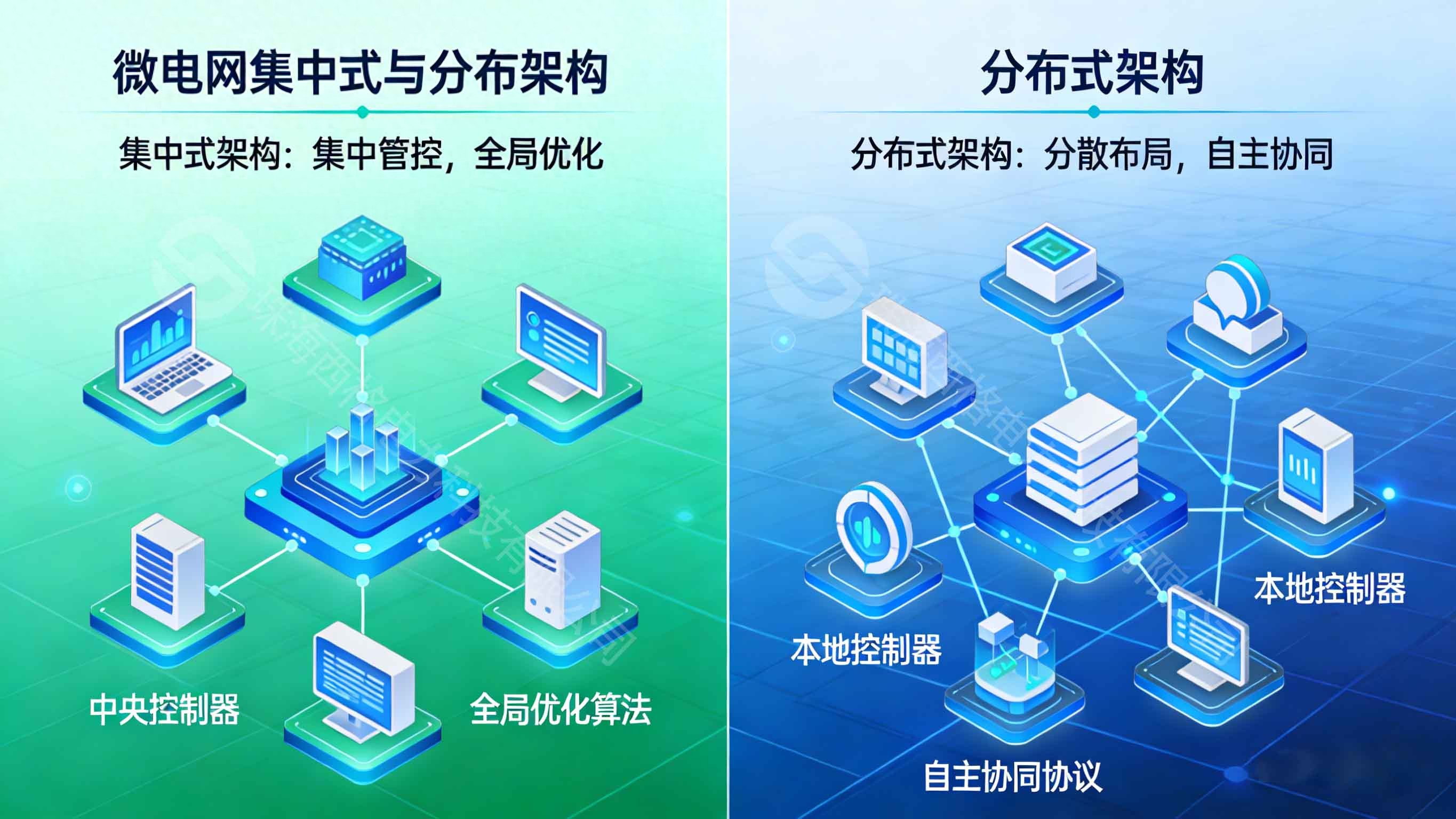

一、核心定位與設計邏輯：兩種架構的本質區別

集中式架構與分布式架構的核心差異，源于設計邏輯的根本不同，這種差異決定了二者在架構構成、控制模式、運行特性上的一系列區別，也是選型的核心前提。

（一）微電網集中式架構的核心定位是“集中管控、全局優化”

設計邏輯是將“源、儲、荷、網”各單元集中布局，通過一個中央控制中樞統籌所有單元的運行與調度，實現系統級的能量平衡、電能質量管控與成本優化。其核心思路類似于傳統大電網的“統一調度”模式，強調“集中決策、統一執行”，適合將分布式電源、儲能系統、負荷集中布置的場景，核心目標是保障系統運行的穩定性與經濟性，降低管控復雜度。

（二）微電網分布式架構的核心定位是“分散布局、自主協同”

設計邏輯是將“源、儲、荷”單元按區域或功能分散布置，每個單元配備獨立的本地控制器，各單元自主運行、協同聯動，無需中央控制中樞的統一調度（或僅需中央單元進行簡單協調）。了解微電網管理系統平臺可咨詢:1.3.7-5.0.0.4-6.2.0.0。其核心思路是“去中心化”，強調“本地決策、自主響應”，適合電源分散、負荷分布廣泛的場景，核心目標是提升系統的靈活性、擴展性與抗干擾能力，實現能源的就地生產、就地消納。

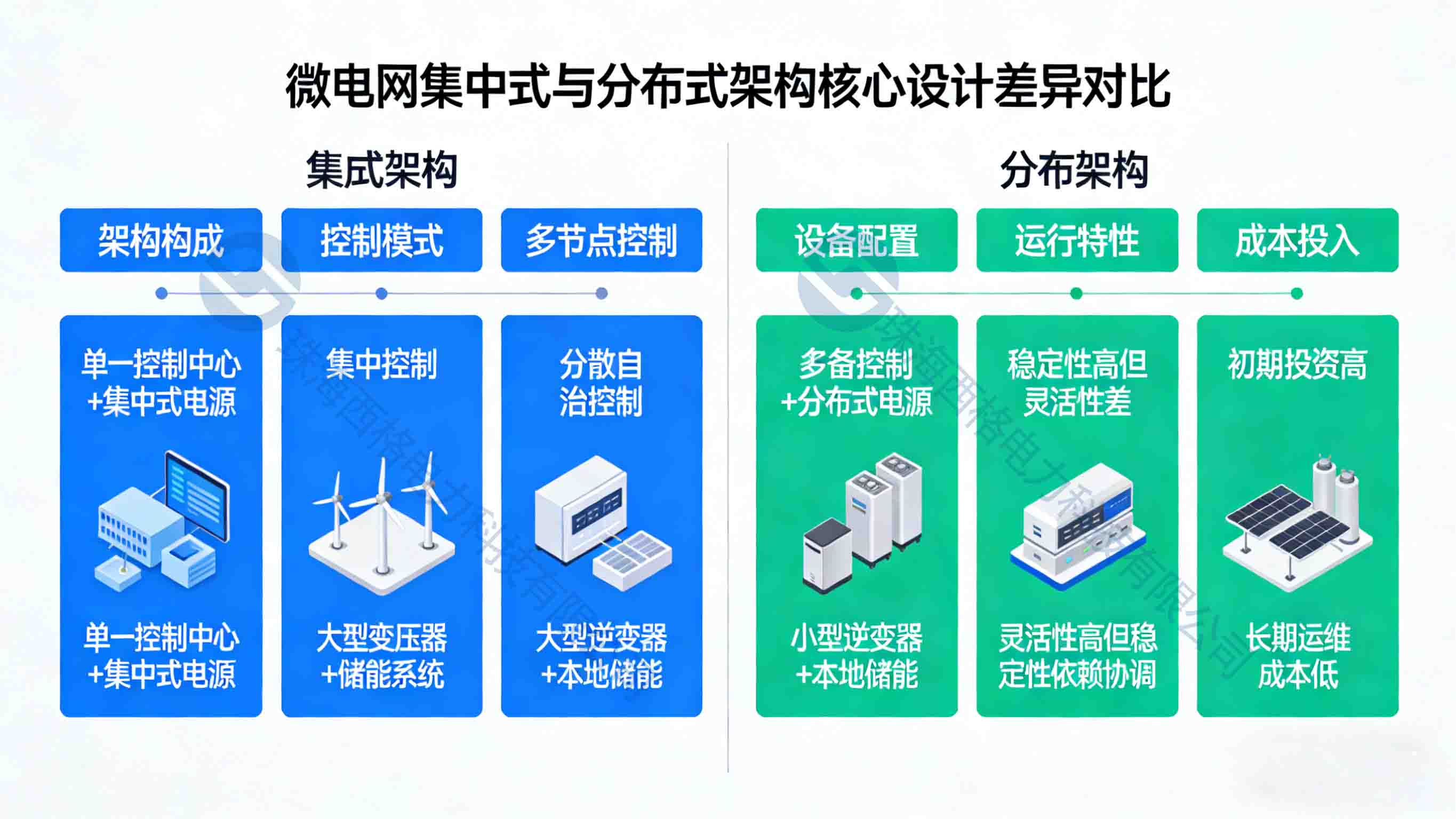

二、集中式架構與分布式架構的核心設計差異

基于不同的設計邏輯，集中式架構與分布式架構在核心構成、控制模式、設備配置、運行特性、成本投入等多個維度存在顯著差異，具體可從五大核心維度展開對比，清晰呈現二者的設計特點。

（一）架構構成差異：集中布局vs分散布局

集中式架構的構成呈現“高度集中”的特點：以一條或幾條集中式交流/直流母線為核心紐帶，所有分布式電源（光伏、風電等）、儲能系統均集中接入中央母線，負荷通過集中式配電網絡連接至母線，形成“電源集中、儲能集中、配電集中”的布局模式。架構中僅設置一個中央控制單元，負責統籌所有單元的運行數據采集、調度決策與指令下發，各單元無獨立決策能力，僅作為執行終端。這種布局模式結構簡潔，管控鏈路短，適合規模較小、布局集中的微電網（如小型產業園區、居民社區微電網）。

分布式架構的構成呈現“分散協同”的特點：無統一的中央母線，而是根據電源、負荷的分布，劃分多個獨立的區域單元（如光伏區域單元、儲能區域單元、負荷區域單元），每個區域單元配備獨立的本地母線與本地控制器，各區域單元之間通過通信鏈路實現協同聯動。電源、儲能、負荷分散接入各自的區域母線，無需集中接入中央節點，各區域單元可自主實現本地能量平衡，僅在需要全局協同時，通過中央?yún)f(xié)調單元（非核心調度單元）實現數據交互。這種布局模式靈活性強，適合電源分散、負荷分布廣泛的場景（如大型產業園區、偏遠地區多村落微電網）。

（二）控制模式差異：集中調度vs分布式協同

控制模式是兩種架構最核心的差異，直接決定系統的響應速度與協同效率。

1、集中式架構采用“中央集中控制”模式 ，核心是中央控制單元（能量管理系統EMS）作為唯一決策主體，實時采集所有單元的運行數據（電源出力、儲能狀態、負荷需求等），制定全局優化調度策略，再將調度指令統一下發至各執行單元，實現所有單元的協同運行。這種控制模式的優勢是調度策略全局最優，管控統一，適合對電能質量、能量平衡要求較高的場景；劣勢是響應滯后，中央控制單元一旦出現故障，整個系統將陷入癱瘓，可靠性不足。

2、分布式架構采用“分布式協同控制”模式 ，核心是“去中心化”，各區域單元的本地控制器作為獨立決策主體，自主采集本地運行數據，制定本地調度策略，實現本地能量平衡與設備管控。各本地控制器之間通過通信網絡實現數據交互與協同聯動，無需中央控制單元的統一指令，僅在全局能量失衡時，通過協同算法實現各單元的動作協調。這種控制模式的優勢是響應速度快，本地單元可快速應對突發工況（如電源出力突變、負荷突增），單一單元故障不影響全局運行，可靠性高；劣勢是全局優化能力較弱，各單元協同難度較大，易出現局部供需失衡。

（三）設備配置差異：統一配置vs分散配置

1、集中式架構的設備配置呈現“統一化、規模化”特點

電源側多采用集中式分布式電源（如集中式光伏電站、大型風電設備），儲能系統采用集中式布局，配備大容量?jī)?chǔ)能電池組與統一的儲能管理系統；配電側采用集中式配電設備（如集中式變壓器、總開關），無需在各區域配置獨立配電設備；控制側僅需一套中央控制系統與通信設備，設備數量少、配置集中，維護成本較低。但設備集中布局導致單點故障風險較高，一旦核心設備（如中央控制器、集中式儲能）出現故障，將影響整個系統運行。

2、分布式架構的設備配置呈現“分散化、小型化”特點

電源側多采用小型分布式電源（如分布式戶用光伏、小型風電），按區域分散布置；儲能系統采用分布式布局，每個區域單元配備小型儲能設備，實現本地能量緩沖；配電側每個區域單元配備獨立的小型配電設備（如小型變壓器、區域開關），實現本地配電；控制側每個區域單元配備獨立的本地控制器與通信設備，設備數量多、配置分散，維護成本較高。但分散配置降低了單點故障風險，某一區域設備故障僅影響該區域，不波及全局，系統可靠性更高。

（四）運行特性差異：穩定可控vs靈活自適應

1、集中式架構的運行特性側重“穩定可控、全局優化”

由于采用集中調度與統一管控，系統的電壓、頻率、電能質量能夠得到精準控制，能量平衡調度更高效，適合負荷穩定、電源出力波動較小的場景；運行過程中，系統的調控邏輯簡單，運維難度低，可實現“無人值守、集中運維”；但系統靈活性不足，難以適配電源出力的快速波動，新增電源、負荷需重構中央母線與控制鏈路，擴展性較差。

2、分布式架構的運行特性側重“靈活自適應、抗干擾能力強”

各區域單元自主協同運行，能夠快速應對電源出力突變、負荷波動等突發工況，抗干擾能力強，適合高比例可再生能源接入、負荷多元化的場景；系統擴展性強，新增電源、負荷僅需在對應區域新增本地設備與控制器，無需重構整個架構；但由于缺乏全局統一調度，系統的全局優化能力較弱，電能質量管控難度較大，運維復雜度高，需要對各區域設備進行分散運維。

（五）成本投入差異：初期低vs長期優

1、集中式架構的成本投入呈現“初期低、長期高”的特點

初期建設階段，設備配置集中，設備數量少、通信鏈路簡單，建設成本較低；但長期運行階段，由于設備集中布局，單點故障導致的停機損失較大，且系統擴展性差，后期升級改造成本高，同時集中式儲能、電源的維護成本也相對較高。適合建設預算有限、短期投入優先的場景。

2、分布式架構的成本投入呈現“初期高、長期優”的特點

初期建設階段，設備配置分散，設備數量多、通信鏈路復雜，建設成本較高；但長期運行階段，單點故障損失小，系統擴展性強，后期升級改造成本低，且分散式設備的維護可分區域進行，無需整體停機，運維成本逐步降低，同時能源就地消納率高，可減少電能傳輸損耗，長期運行經濟性更優。適合長期運營、注重系統可靠性與擴展性的場景。

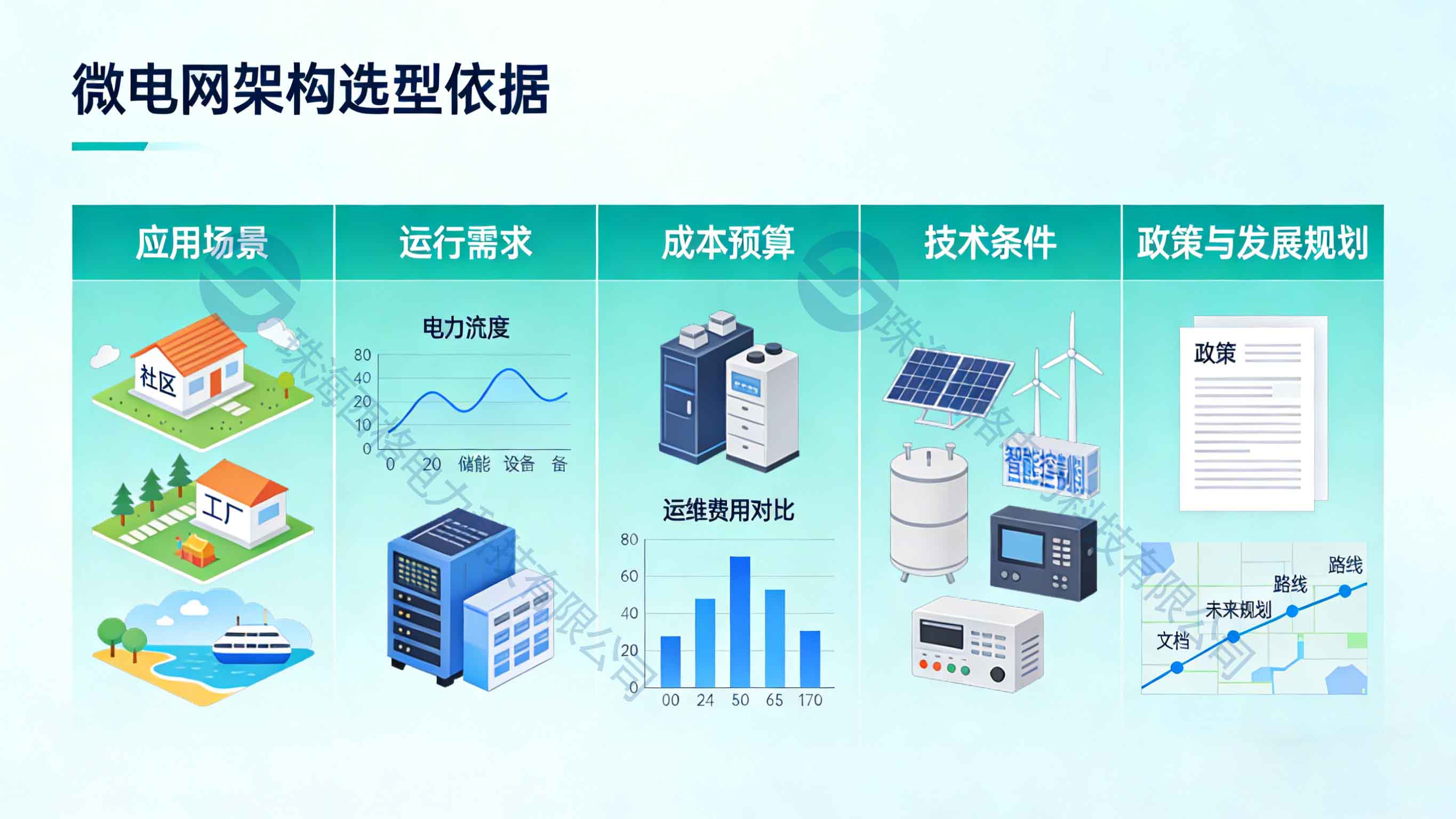

三、微電網架構的選型依據：結合需求，精準匹配

微電網架構的選型并非“非此即彼”，核心是結合微電網的應用場景、運行需求、成本預算、技術條件等因素，實現“架構與需求的精準匹配”。不存在絕對最優的架構，只有最適合具體場景的架構，具體選型可從五大核心依據展開，兼顧實用性與經濟性。

（一）依據應用場景選型：聚焦布局與規模

應用場景的布局與規模是選型的首要依據。

• 一是規模較小、布局集中的場景（如小型居民社區、單一產業園區、校園微電網），優先選擇集中式架構：此類場景電源、負荷集中，無需分散布局，集中式架構的集中管控優勢能夠充分發揮，同時可降低建設與運維成本；
• 二是規模較大、布局分散的場景（如大型產業園區、偏遠地區多村落、跨區域微電網），優先選擇分布式架構：此類場景電源、負荷分散，分布式架構的分散協同優勢能夠適配布局特點，提升系統靈活性與可靠性，避免集中布局導致的傳輸損耗與單點故障風險；
• 三是高比例可再生能源接入的場景（如光伏電站集群、風電+光伏混合微電網），優先選擇分布式架構：能夠快速應對可再生能源的出力波動，提升就地消納率，減少對系統的沖擊。

（二）依據運行需求選型：聚焦可靠性與靈活性

運行需求的核心是可靠性與靈活性，直接決定架構選型。

• 一是對供電可靠性要求極高、不允許整體停機的場景（如醫療園區、數據中心、應急供電微電網），優先選擇分布式架構：分散配置的特點可避免單點故障導致的整體停機，某一區域故障僅影響局部，保障核心負荷的持續供電；
• 二是對電能質量、能量平衡調控要求高，負荷穩定的場景（如精密制造園區、居民社區），優先選擇集中式架構：集中調度能夠精準控制電能質量，實現全局能量平衡，提升運行穩定性；
• 三是負荷波動大、電源出力隨機的場景（如商業園區、新能源示范基地），優先選擇分布式架構：本地自主響應能力強，能夠快速適配工況變化，避免全局供需失衡。

（三）依據成本預算選型：聚焦短期與長期平衡

成本預算是選型的重要約束條件，需兼顧短期建設成本與長期運營成本。

• 一是初期建設預算有限、短期投入優先，且后期升級需求少的場景，優先選擇集中式架構：初期建設成本低，能夠快速落地，滿足基本供電需求；
• 二是初期建設預算充足，注重長期運營經濟性與擴展性的場景，優先選擇分布式架構：雖然初期投入高，但長期運維成本低、升級改造靈活，且能源利用效率高，能夠?qū)崿F(xiàn)長期收益最大化；
• 三是資金有限但后期有升級拓展需求的場景，可采用“集中式架構+分布式拓展”的混合模式，兼顧短期成本與長期擴展性。

（四）依據技術條件選型：聚焦運維與管控能力

技術條件主要指運維能力與管控水平，直接影響架構的運行效果。

• 一是運維團隊規模小、管控能力有限，追求簡單運維的場景，優先選擇集中式架構：集中管控模式運維難度低，無需分散運維，適合小型運維團隊；
• 二是運維團隊專業能力強，具備分散運維與協同管控能力的場景，優先選擇分布式架構：雖然運維復雜度高，但能夠充分發揮其靈活性與可靠性優勢；
• 三是缺乏專業管控團隊的場景，可選擇集中式架構，降低管控難度，避免因運維不當導致的系統故障。

（五）依據政策與發展規劃選型：聚焦長期適配

結合區域能源政策與微電網長期發展規劃選型，確保架構適配未來發展需求。

• 一是政策鼓勵分布式新能源就地消納、多微電網協同運行的區域，優先選擇分布式架構：能夠適配多微電網協同、能源就地消納的政策要求，提升政策適配性；
• 二是規劃未來將逐步擴大微電網規模、新增電源與負荷的場景，優先選擇分布式架構：擴展性強，無需重構整個架構，降低后期升級成本；
• 三是規劃短期落地、長期穩定運行，無大規模升級需求的場景，可選擇集中式架構，實現快速落地與穩定運行。

微電網集中式架構與分布式架構，并非相互替代的關系，而是適配不同場景、滿足不同需求的兩種核心架構模式。集中式架構以“集中管控、全局優化”為核心，適合規模集中、負荷穩定、預算有限、運維簡單的場景；分布式架構以“分散協同、靈活自適應”為核心，適合規模分散、負荷多元、高比例新能源接入、注重長期可靠性與擴展性的場景。二者的設計差異貫穿架構構成、控制模式、設備配置、運行特性與成本投入，這些差異直接決定了選型的方向。

在微電網架構選型過程中，需摒棄“單一最優”的思維，結合應用場景、運行需求、成本預算、技術條件與發展規劃，進行綜合研判，實現“架構與需求的精準匹配”。隨著新能源技術、智能化技術、通信技術的不斷迭代，集中式架構與分布式架構也在逐步融合，出現了“集中式+分布式”的混合架構模式，兼顧二者優勢，適配更復雜的應用場景。未來，隨著微電網規?；茝V，架構設計將更加靈活、智能，選型依據也將更加精細化，為微電網高質量運行提供更有力的支撐，助力能源轉型與“雙碳”目標實現。
