聚焦純國產高邊開關的核心價值，深入解析WS9008AE的性能優勢與應用場景,筑牢產品供應鏈自主安全防線。

純國產自研，全鏈路自主可控

WS9008AE采用純國產自研架構，從設計、工藝實現到生產制造，均為全國產化自主完成，可助力客戶系統全國產化落地，構建自主、安全、可持續的產品供應鏈體系。

產品應用場景

1.智能家居、電池供電設備

2.電機驅動、電磁閥控制

3.安防、傳感器供電

4.出行工具

5.汽車電子(車規級)

國產化替代友好，參數匹配度高，落地更順暢

WS9008AE與與主流同規格產品精準對標，產品功能兼容、應用匹配，無需大幅改動現有方案，即可實現平穩替換。

WS9008AE關鍵參數具體如下：

“極致的保護機制”：它不僅僅是一個開關，更是負載的貼身保鏢。內置的“短路保護、過溫保護、過壓保護及開路診斷”功能，能在微秒級切斷故障，確保系統核心不受損。

“超低導通電阻”：采用先進工藝，顯著降低功耗與發熱。在同等電流下，溫升更低，系統效率更高，為您的產品散熱設計減負。

“精準的診斷反饋”：支持電流檢測與狀態反饋，MCU可實時掌握負載狀態。無論是LED照明、電機驅動還是電磁閥控制，一切盡在掌握。

“寬電壓與高兼容”：支持寬范圍輸入電壓，完美適配12V/24V工業及汽車應用，抗干擾能力強，無懼惡劣電磁環境。

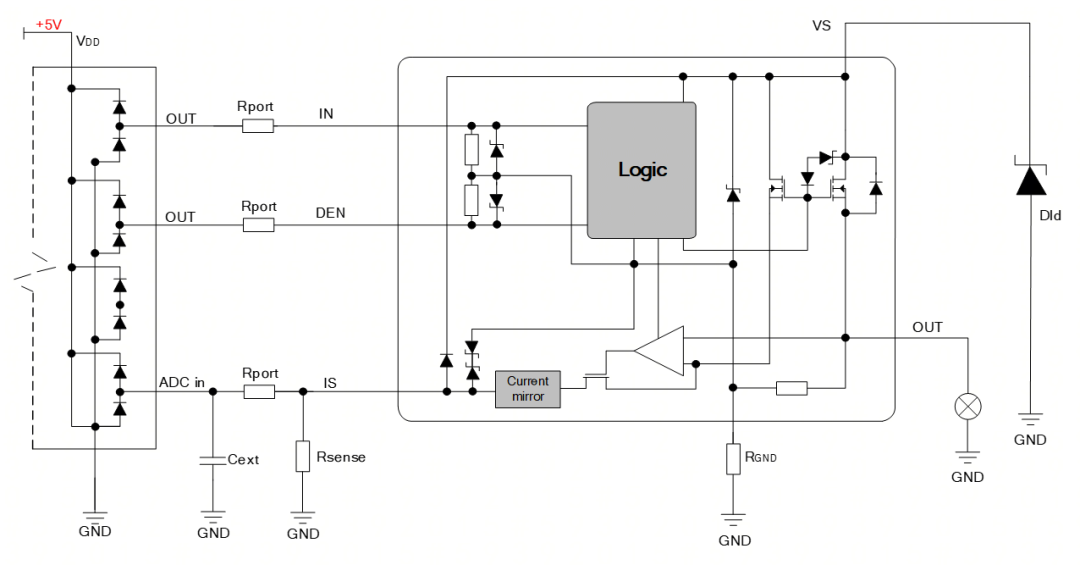

1WS9008AE電路應用圖

2ESSOP-14L封裝外形圖

WS9008AE產品特點

用于通過3.3V和5V的MCU邏輯控制腳直接驅動，最大電源電壓為38V，工作電壓范圍為4.0-28V

導通電阻RDS(ON)=10mΩ(Typ,per Ch)

待機電流＜0.1μA,更加適配車身控制域的低功耗需求

高精度比例負載電流檢測：精確實時電流檢測，提供更快診斷，檢測需求

完整的診斷與保護功能：電池電壓反饋和芯片溫度檢測，過流和對地短路保護，以及對電池短路和負載開路檢測等

封裝規格：ESSOP-14L

測試波形圖及具體信息

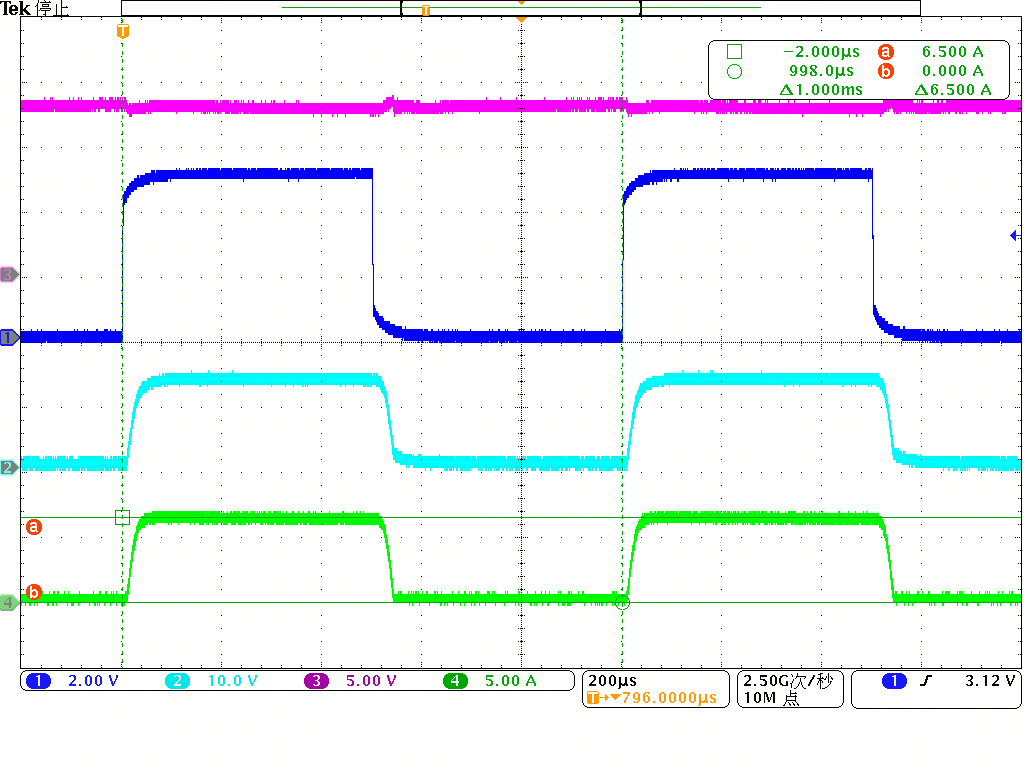

1.支持阻性負載

試驗條件：

VCC=13V,IN0=5V@1KHz，RLOAD=2Ω (負載電流約6.5A)

通道說明：

CH1:IN0CH2:VOUT0

CH3:VCCCH4:IOUT0

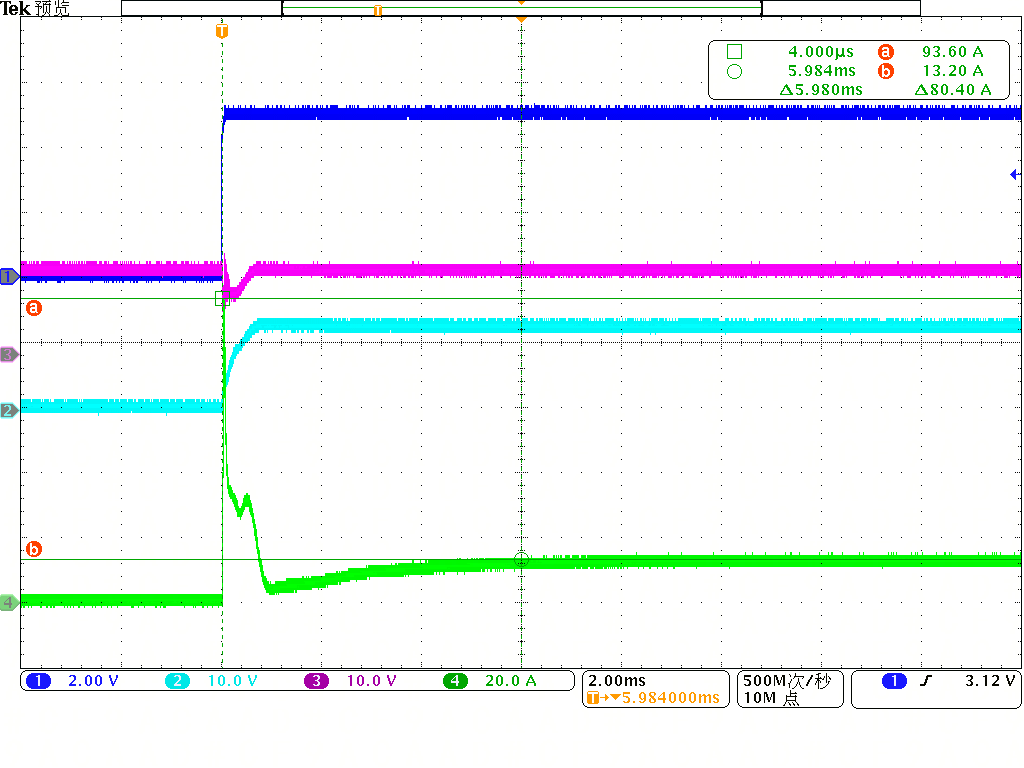

2.支持容性負載

試驗條件：

VCC=13V,IN0=5V@1s，CLOAD=3mF，RLOAD=1Ω

通道說明：

CH1:IN0CH2:VOUT0

CH3:VCCCH4:IOUT0

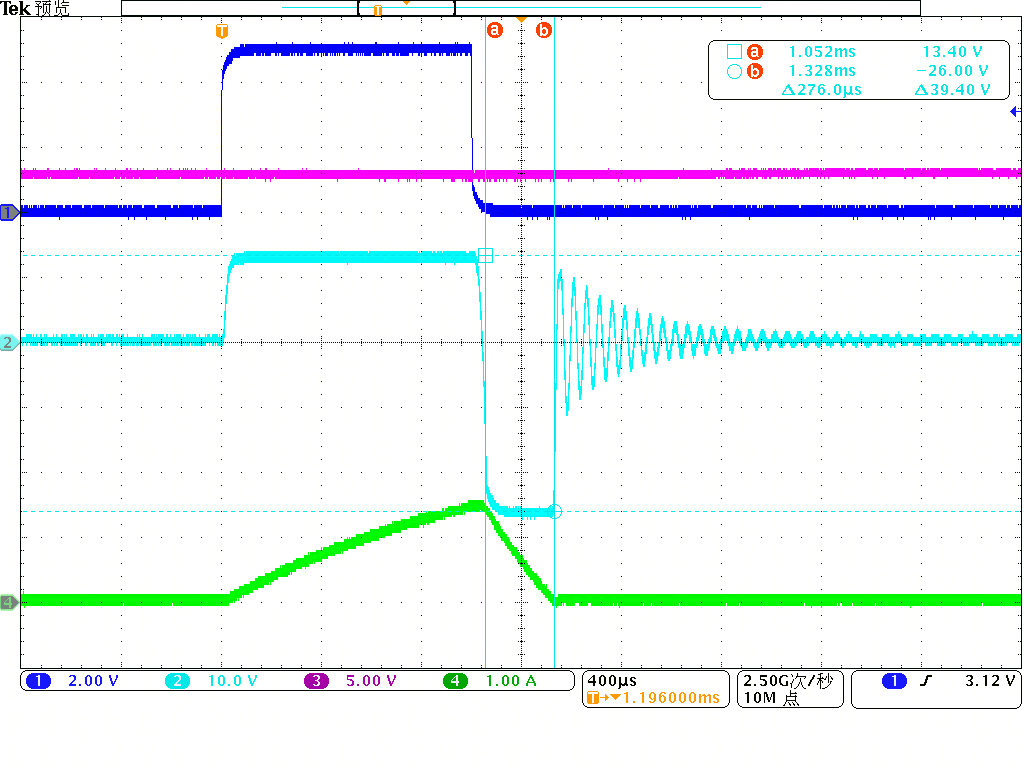

3.支持感性負載

試驗條件：

CC=13V,IN0=5V@1mS，LLOAD=3mH

通道說明：

CH1:IN0CH2:VOUT0

CH3:VCCCH4:IOUT0

4.工業控制/工控模塊

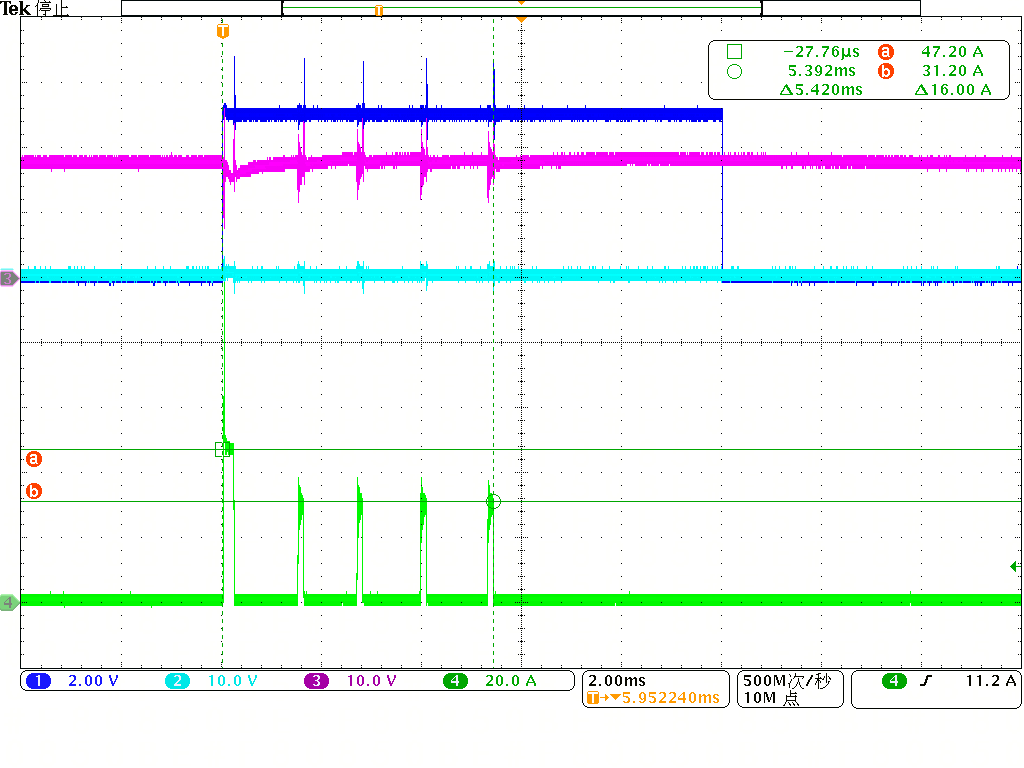

負載先短接到地，再開啟通道

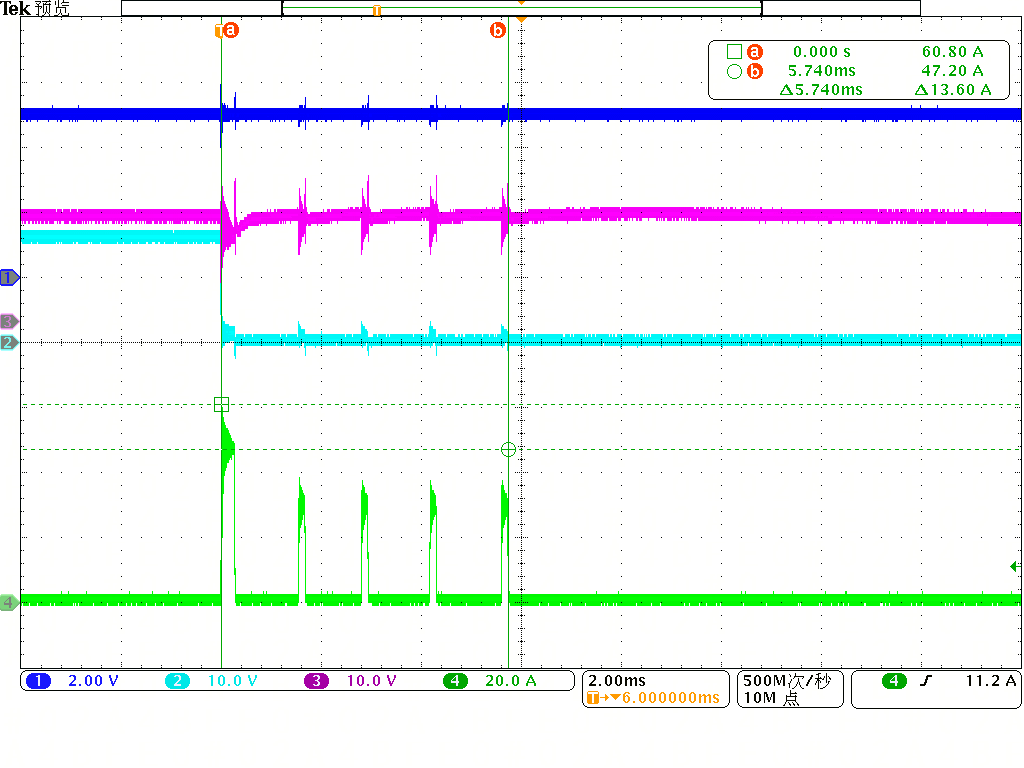

通道先打開，負載再短接到地

“賦能高端制造，從一顆好芯片開始”,現貨供應，技術支持到位，歡迎點擊鏈接或后臺留言咨詢！

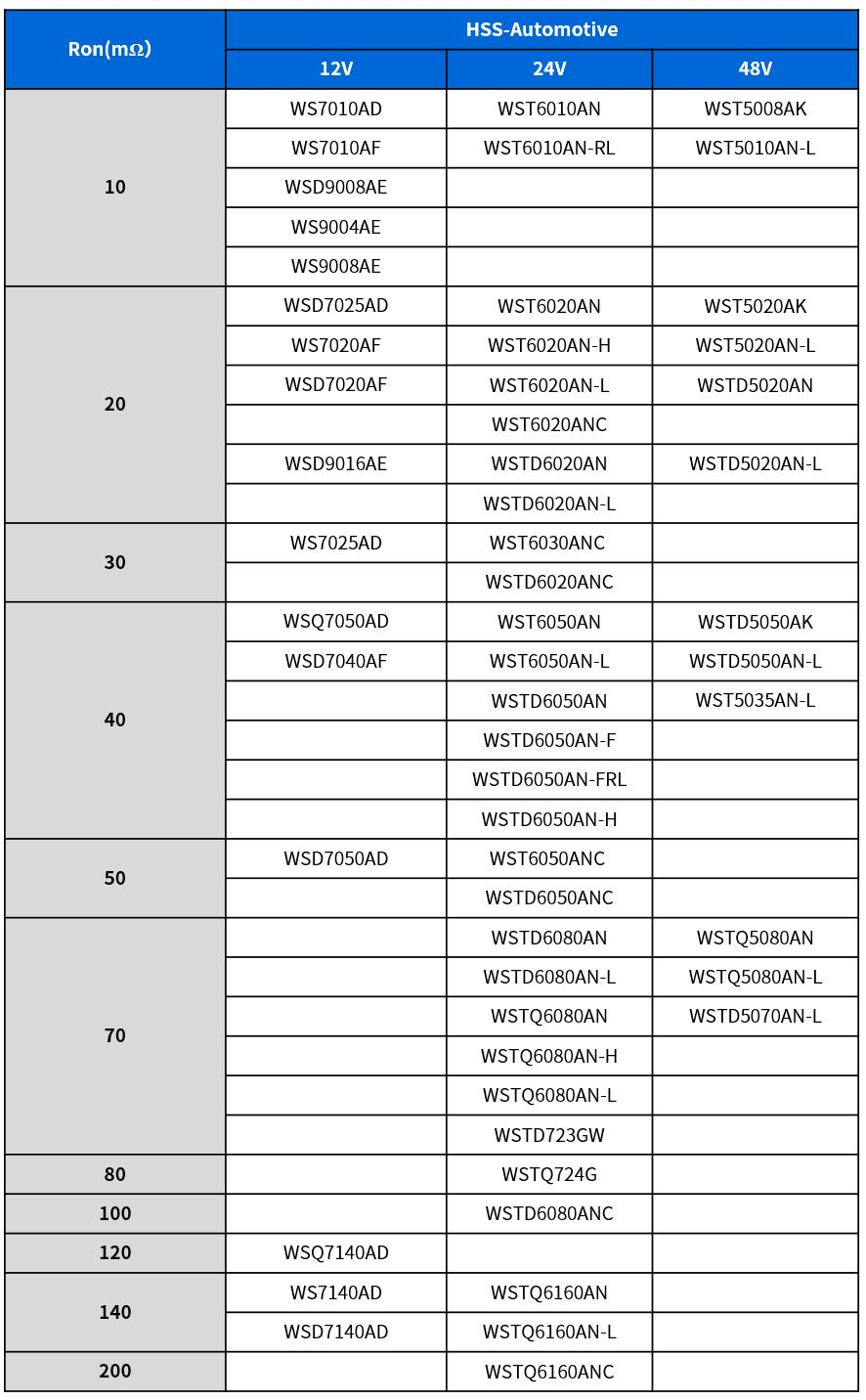

車規HSS選型表：

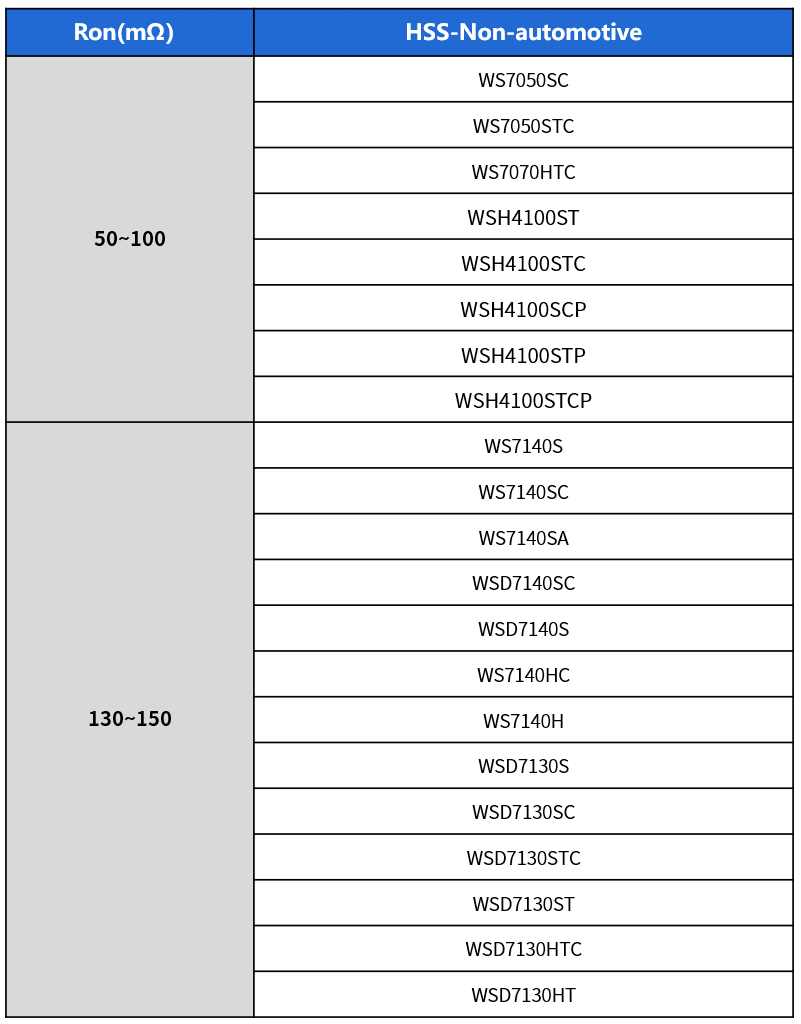

非車規HSS選型表：
