近年來，隨著健康消費的升級，便攜式智能艾灸盒憑借“小巧便攜、精準控溫、安全易用”的特點，迅速成為小紅書、抖音等平臺的爆款單品。從職場白領到寶媽群體，用戶對其需求已從“功能性”轉向“體驗感”——既要能塞進口袋隨身攜帶，又要避免傳統艾灸的燙傷風險，還要續航持久、操作無腦。今天小編帶大家來拆解一下市面上熱銷的小艾智能艾灸盒 2 代 pro，本文主要討論的是作為電源管理的“隱形心臟”——FP6277升壓芯片，它是如何通過技術賦能的。

艾灸盒的內部構造與核心模塊

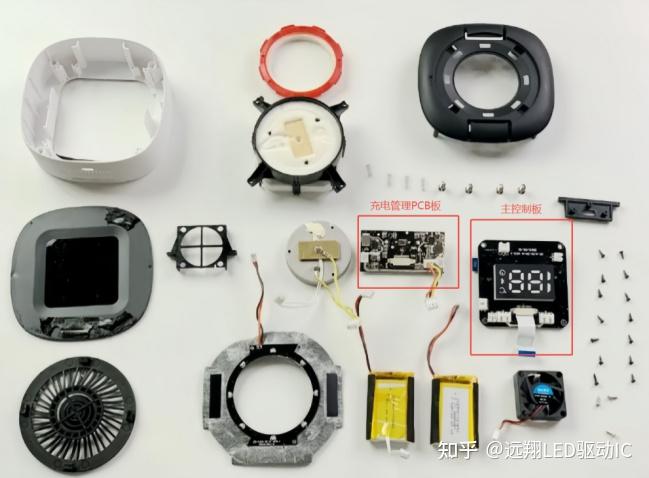

1. 內部構造（拆解后附圖）

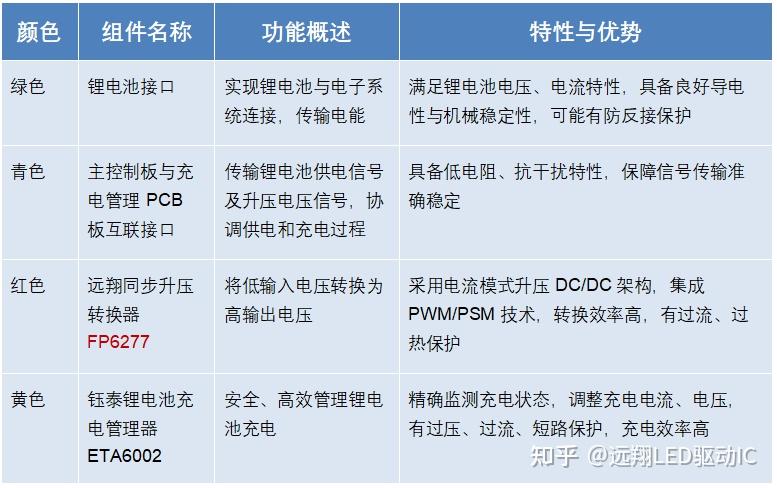

2. 核心組件包括
充電管理 PCB 板主要包括了鋰電池充電管理以及加熱片升壓部分電路。
鋰電池（3.7V）：單節電芯供電，容量約2000mAh。
加熱片（5V/2A）：陶瓷/PTC材質，需穩定5V電壓驅動。
控制板：集成FP6277升壓芯片、單片機（MCU）、溫度傳感器、Type-C充電模塊。
外殼結構：鋁合金/ABS材質，內置隔熱層與散熱孔。

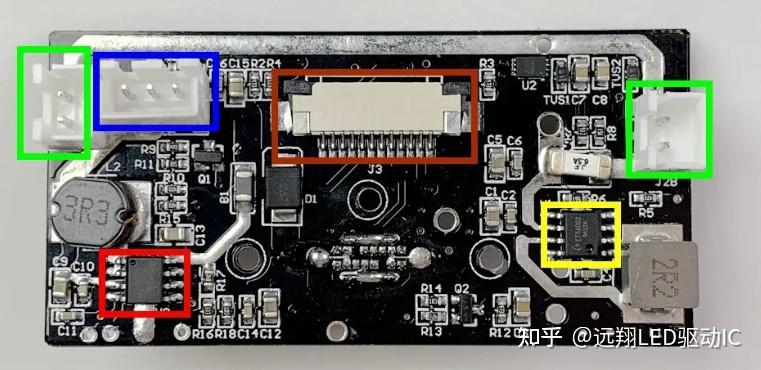

充電管理 PCB 板：

3. FP6277的核心作用
（1）高效升壓：破解“小電池驅動大功率”難題
問題：單節鋰電池（標稱3.7V，實際工作范圍2.5V~4.2V）無法直接驅動5V加熱片，傳統方案需多節串聯或使用低效升壓電路，導致體積臃腫、續航縮水。
FP6277功能優勢：
①滿足加熱片需求：輸入電壓2.4V~4.5V，升壓至5V，
②同步整流技術：內置30mΩ MOSFET，轉換效率＞90%（傳統方案僅75%），同等電池容量下續航提升40%。
（2）智能溫控：從“手動調溫”到“動態恒溫”
問題：傳統艾灸盒依賴機械開關或簡單PWM調溫，溫度波動大（±5℃），易燙傷或熱量不足。
FP6277功能優勢：
①閉環控制：溫度傳感器實時反饋數據至MCU，F(xiàn)P6277固定輸出電壓5V給MCU供電，實現±2℃恒溫精度。
②模式切換：
PWM模式：全功率加熱，3分鐘內升溫至設定溫度。
PSM模式：恒溫階段自動降頻，降低功耗與噪音。
用戶價值：寶媽邊艾灸邊哄娃，無需擔心溫度失控。
（3）安全防護：三重保護打造“零風險”體驗
問題：低價方案僅依賴保險絲，短路或過溫時反應遲緩，存在安全隱患。
FP6277功能優勢：
過溫保護（OTP）：芯片溫度＞150℃時，0.1秒內切斷輸出，防止外殼過熱。
過流保護（OCP）：加熱片異常短路時，逐周期電流限制避免電路燒毀。
短路保護（SCP）：冗余設計確保極端場景下快速關斷。

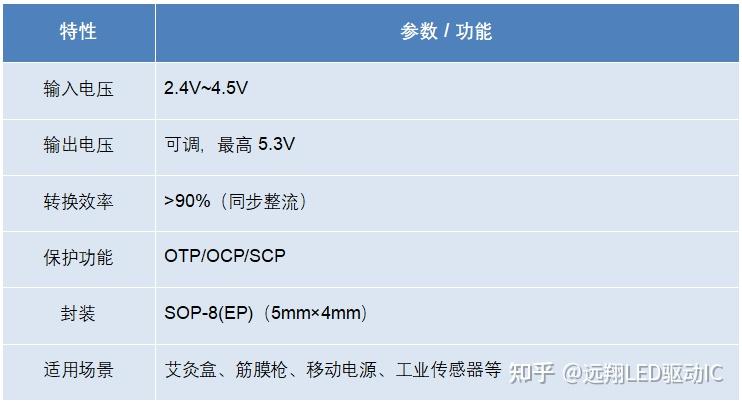

FP6277 參數速覽

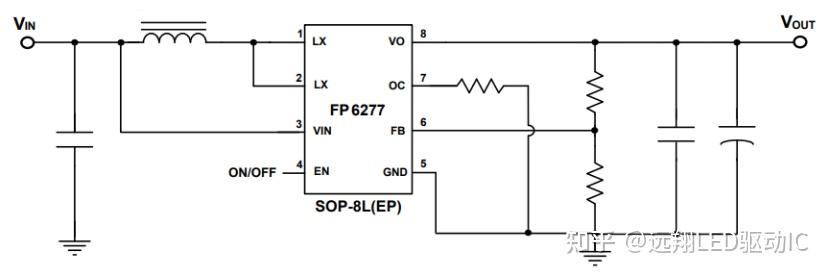

典型應用電路圖：
