隨著人們對個人形象要求的不斷提高，理發器作為一個必備的家居用品，也在不斷進行技術升級。而其中的核心裝備之一，電推剪理發器升壓芯片FP6277、FP6296，正在引領著現代理發技術的突破。本文將給大家?guī)?lái)的是電推剪在傳統意義上運用了升壓芯片，深入了解電推剪的功能和應用。

一、電推剪組成和原理

升壓芯片F(xiàn)P6277、FP6296把電推剪的功率加大，從而加大了它的運用市場。

它主要由電機、刀頭、電路板、鋰電池組成，其中起主導作用的在于電路板，這塊電路板上包含了電推剪能夠大功率運行的所有電路，其中包括我們的升壓芯片F(xiàn)P6277，以及單片機FT61E143，充電管理IC FP8102，TYPE-C充電口以及LED燈珠。

圖 1 電推剪框架圖

整個電路的運行原理：

這款電推剪主要由一塊單節鋰電池進行供電，也可以直接用TYPE-C給單片機供電。用TYPE-C對鋰電池進行充電，F(xiàn)P8102充電管理IC進行充放電保護，然后在經過FP6277進行一個升壓，最后給馬達進行供電使用。

這個流程就給大家闡述完成了，相比大家看到這會有一些疑問：你們的FP8102和FP6277是一款什么參數的IC？那么接下來就分別給大家詳細的介紹一下這兩款芯片。

二、FP6277升壓IC的優勢

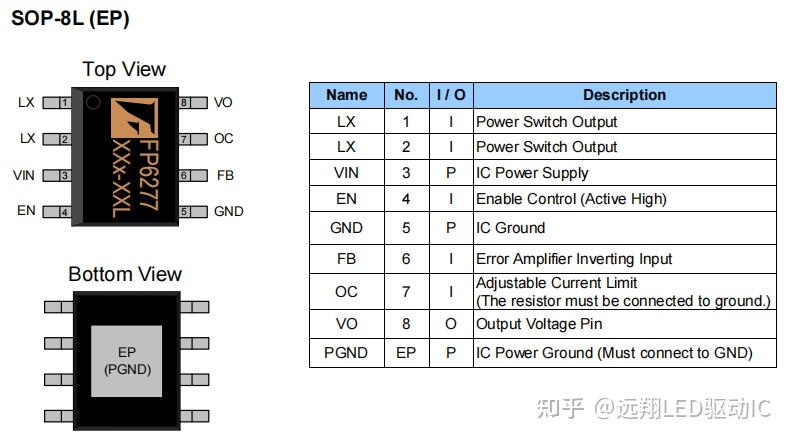

圖 2 FP6277引腳圖

FP6277升壓芯片是一款同步、升壓、穩壓、內置MOS的八個引腳的芯片。

圖 3 FP6277參數圖

這是一款帶限流引腳的芯片，OC為它的限流引腳，內置軟啟動保護，恒定的開關頻率為500 kHz，并采用脈寬調制（PWM）工作，內置的30mΩ高側開關和30mΩ低側開關提供了一個高效的轉換，待機狀態下靜態電流100uA,關斷電流小于1uA，FP6277具有過溫保護、過壓保護、過流保護。

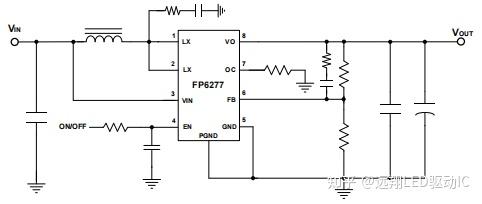

圖 4 FP6277原理圖

另外從原理圖中我們可以知道這款芯片的外圍電路極其的簡單，EN引腳具備完全關斷的能力，反饋引腳FB的輸出電壓為0.6V，公式如下：

三、FP8102充電管理IC的優勢

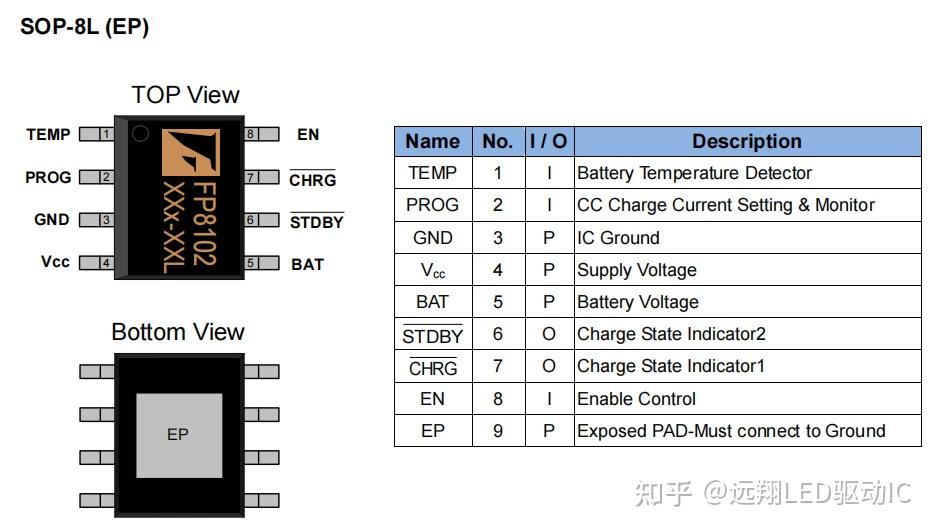

圖 5 FP8102引腳圖

FP8102是一個獨立的線性鋰離子電池充電管理IC，它同樣是一款八個引腳的芯片，在待機模式下，電源電流將減少到55uA左右。其他功能還包括UVLO、自動充電、充電狀態指示器和熱調節。它不需要外部MOSFET、傳感電阻或阻塞二極管，高達1A的可編程電流，具有自動充電的功能，具備軟啟動功能。

圖 6 FP8102參數圖

FP8102是一種線性電池充電器，主要用于為單電池鋰離子電池充電。充電器使用恒電流/恒電壓充電算法與可編程電流。充電電流可以由外部的單個電阻器進行編程。FP8102包括一個內部p通道功率MOSFET和熱調節電路。不需要阻塞二極管或外部感測電阻器。因此，基本的充電器電路只需要兩個外部元件。此外，F(xiàn)P8102能夠從USB電源中進行操作。充電電流由從PROG引腳連接到接地的單個電阻器編程。電池充電電流是流出PROG引腳的電流的1200倍。所需的電阻值可根據電荷電流計算得到，公式如下：

瞬時充電電流在涓流或恒定電壓模式下可能與上式不同。通過隨時監測PROG引腳電壓，可以確定提供給電池的瞬時充電電流：

四、針對功率大的選擇FP6296

FP6296是一款異步升壓穩壓內置MOS的升壓芯片，單節鋰電池可做15W，雙節鋰電池可做30W，可供選擇，這里就不過多進行說明。

雅欣電子是臺灣遠翔的一級代理，除FP6277XR-G1、FF6296XR-G1以外，還有同類型芯片可供選型參考，供電范圍DC2.5-24V,支持輸出5V/9V/12V/20V/24V/48V等電壓參數。

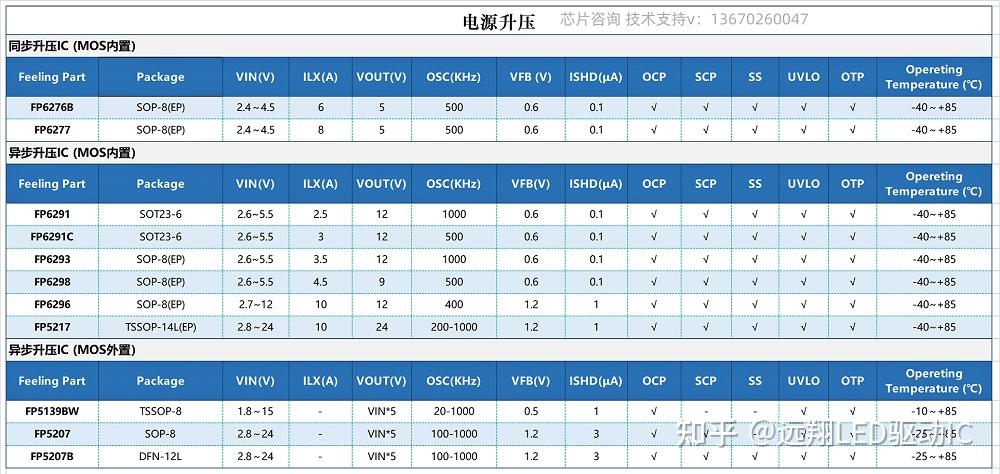

其他的升壓芯片料號參考：
