LCD1602/2004液晶屏簡介

LCD1602液晶顯示器是廣泛使用的一種字符型液晶顯示模塊。可以顯示2行每行16個字符，總共32個字符。字符型液晶顯示模塊是一種專門用于顯示字母、數字和符號等的點陣式LCD，常用16×1，16×2，20×2和40×2等的模塊。不同廠家生產的LCD1602驅動控制芯片可能有所不同，但使用方法都是一樣的，能夠顯示英文字母、阿拉伯?dāng)?shù)字、日文片假名和一般性符號。部分顏色的LCD在背光燈引腳A、K不接電源也可以在一定光照下可以看見顯示出的字符。如黃綠屏的LCD1602/2004。

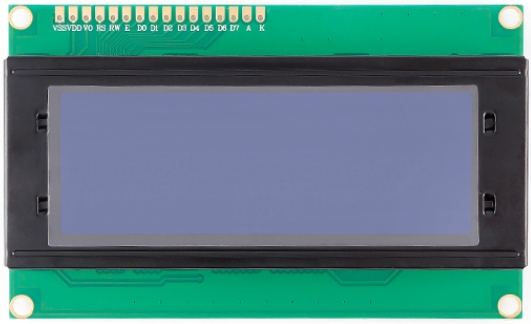

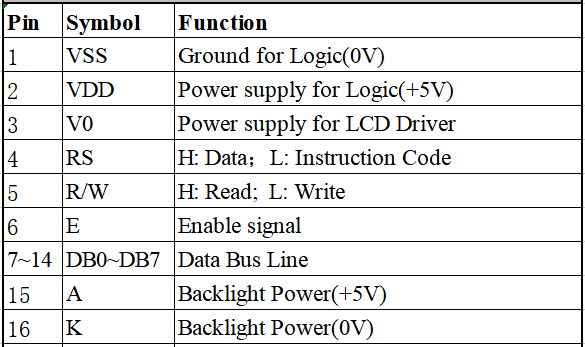

LCD2004可以顯示4行每行20個字符，總共80個字符，比LCD1602（2*16=32個字符）顯示的更多。其引腳功能順序與LCD1602兼容。

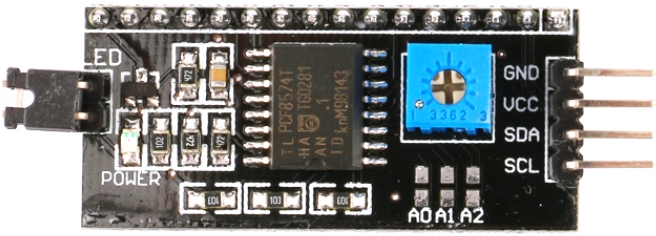

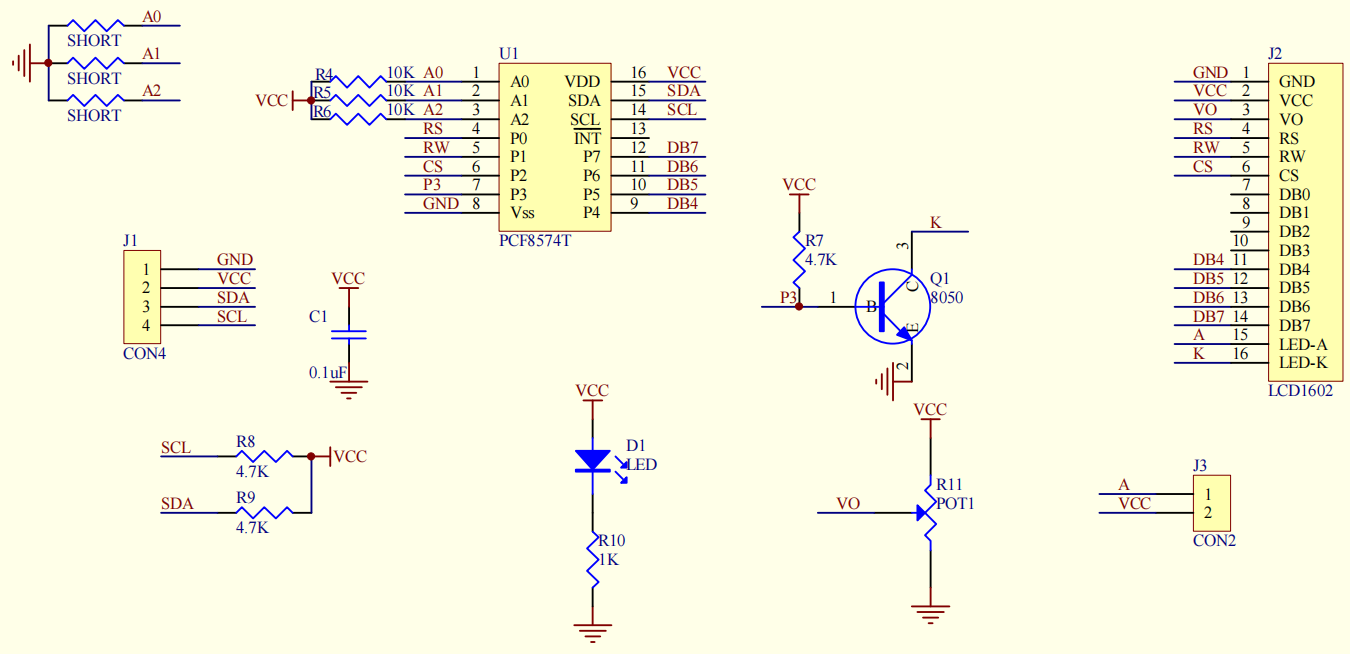

PCF8574 IO擴展模塊簡介

它通過兩條雙向總線（I2C）可使大多數 MCU 實現遠程 I/O 口擴展。該器件包含一個 8 位準雙向口和一個 I2C 總線接口。PCF8574 電流消耗很低，且口輸出鎖存具有大電流驅動能力，可直接驅動 LED。它還帶有一條中斷接線（INT）可與 MCU 的中斷邏輯相連。通過 INT 發送中斷信號，遠端 I/O 口不必經過 I2C 總線通信就可通知 MCU 是否有數據從端口輸入。
帶背光電源控制，可以通過跳線帽設置是否連接背光電源，插上跳線帽為連接背光電源，拔掉跳線帽為斷開背光電源。
對比度可調節，旋轉藍色電位器，順時針增強。
IIC總線上可以掛載八個PCF8574，即可連接八個LCD2004屏幕。
通過短路模塊上的A0/A1/A2焊盤修改設備地址，默認不短接，此時A0/A1/A2都為1，短路時為0。PCF8574T的IIC器件地址為0100A2A1A0，PCF8574AT的器件地址為0111A2A1A0，本實驗采用的是PCF8574AT，默認器件地址為0x3F。

ESP32開發板與LCD模塊接線

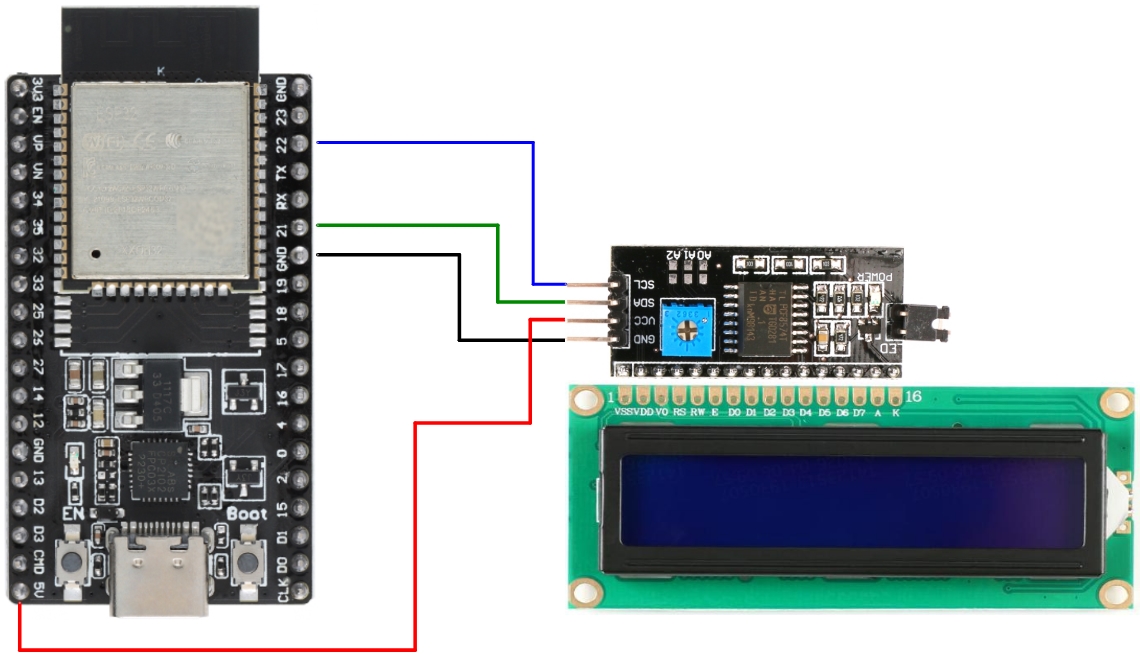

LCD1602接線

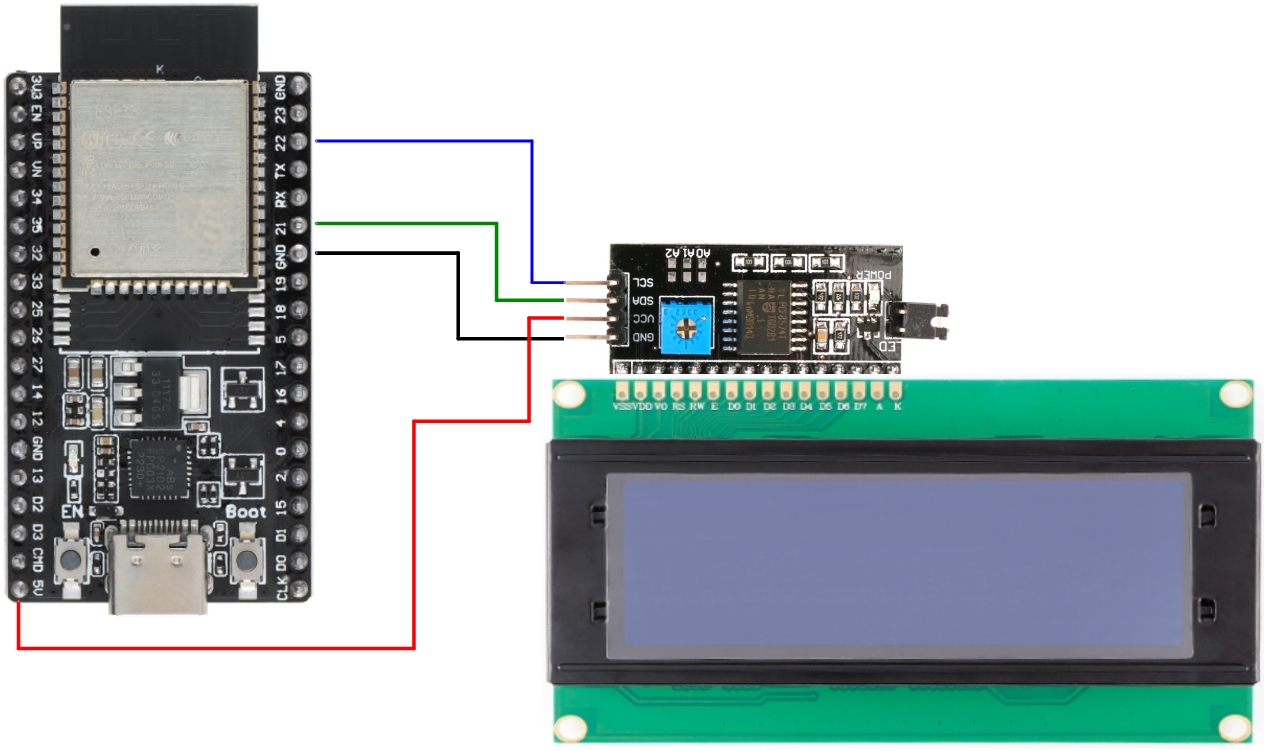

LCD2004接線

測試代碼

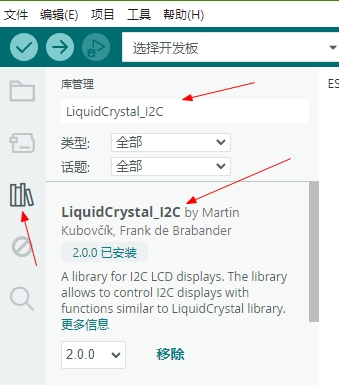

在Arduino IDE庫管理器搜索LiquidCrystal_I2C，并安裝如圖示所例程庫

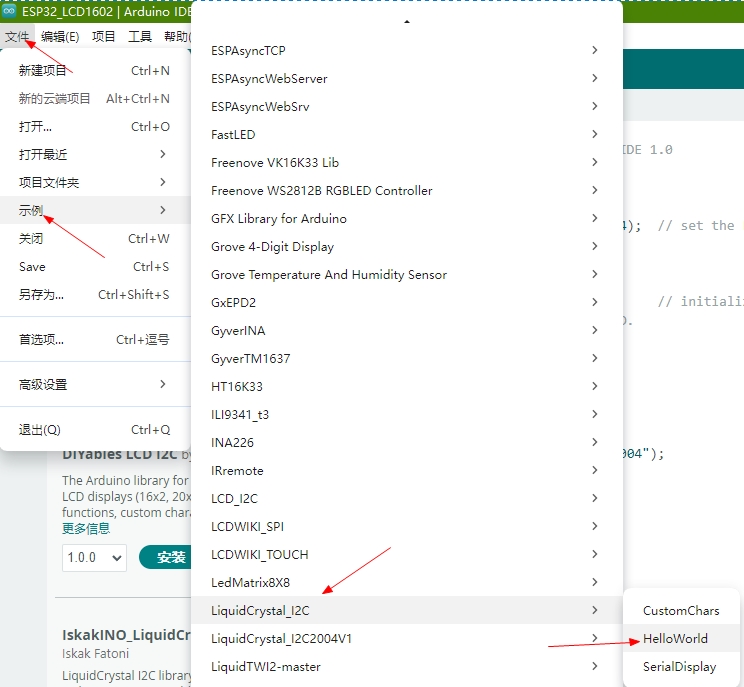

打開Hello_World.ino例程，并按如下程序修改例程

LCD2004驅動程序
lcd.print("Hello, world!")修改每一行要顯示出的字符內容

LiquidCrystal_I2C lcd(0x27,20,4);  // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup()
{
  lcd.init();                      // initialize the lcd
  // Print a message to the LCD.
  lcd.backlight();
  lcd.setCursor(3,0);
  lcd.print("Hello, world!");
  lcd.setCursor(2,1);
  lcd.print("ESP32 Arduino!");
   lcd.setCursor(0,2);
  lcd.print("Arduino LCM IIC 2004");
   lcd.setCursor(2,3);
  lcd.print("YXDZ!");
}

void loop()
{
}

LCD1602驅動程序

LiquidCrystal_I2C lcd(0x27,20,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup()
{
  lcd.init();                      // initialize the lcd
  // Print a message to the LCD.
  lcd.backlight();
  lcd.setCursor(3,0);
  lcd.print("Hello, world!");
  lcd.setCursor(2,1);
  lcd.print("ESP32 Arduino!");
}

void loop()
{
}

實驗結果

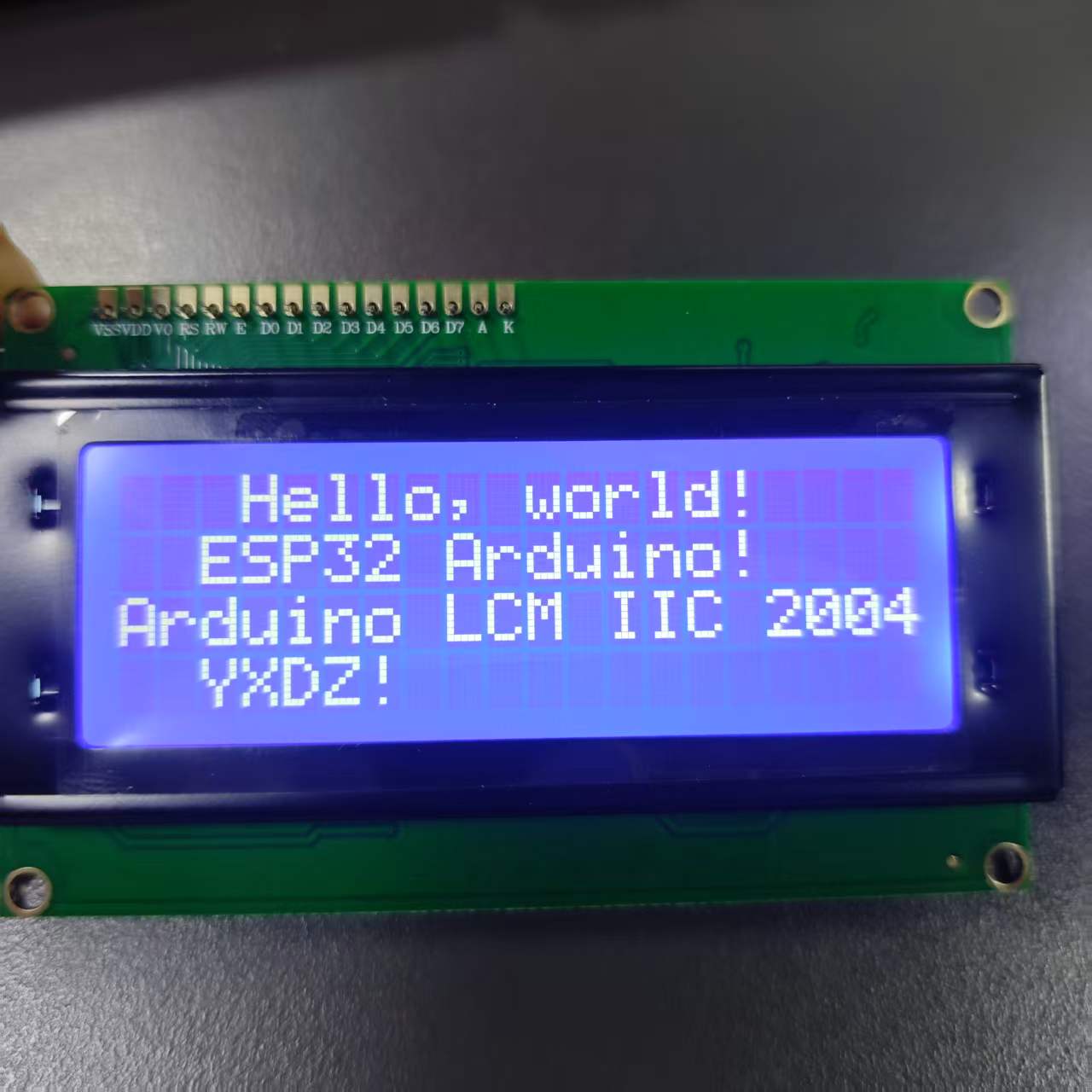

在LCD2004上第一行到第四行顯示出程序所輸入的字符

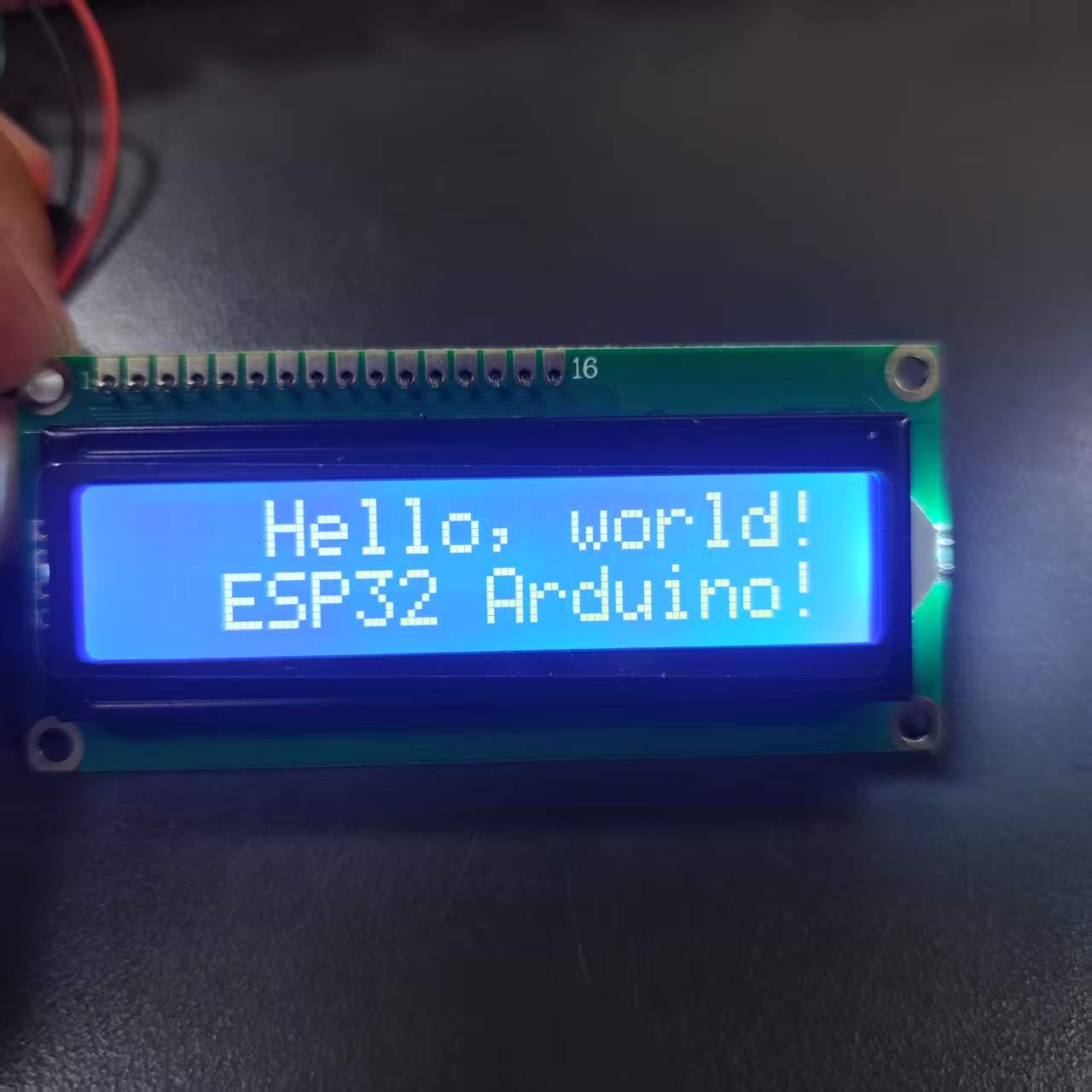

在LCD1602上第一行和第二行顯示出程序所輸入的字符
