- 基于JESD204B設計的數據傳輸接口

因此根據之前討論的采樣率與時鐘頻率問題，將鏈路參數配置如表1所示。

基于JESD204B設計的數據傳輸接口

數據傳輸方案使用高密度形式，即選擇兩個通道分別傳送采樣數據的高8位與低8位。因為每個通道緩存數據位寬為32位，故兩個通道在150 MHz本地時鐘下，每個周期能夠傳輸4個采樣點的信息，滿足600 MS/s的采樣率。

3.2 傳輸數據同步機制

在數據傳輸過程中，無論是在發射端與接收端之間，還是兩個通道之間都需要做到嚴格的同步才能夠保證采樣數據的正確傳輸與恢復。在JESD204B協議中，通過在不同階段定義不同的數據幀結構來完成同步操作。在數據鏈路層，主要使用8 b/10 b編碼規范定義的特殊字符-K碼來完成鏈路同步以及構成數據幀[2]。在進入用戶數據傳輸狀態前，鏈路需經過代碼組同步、初始化幀同步，過程如圖3。

基于JESD204B設計的數據傳輸接口

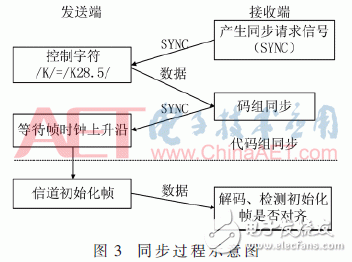

主要步驟包括：

(1)接收端向發送端發送同步請求信號，即拉低SYNC信號；

(2)發送端接收到同步請求信號后，開始向接收端連續發送/K28.5/字符；

(3)接收端接收到至少連續4個/K28.5/字符后，取消同步請求(拉高SYNC信號)，標志著代碼組同步的完成，然后在下一個本地幀時鐘的上升沿進入信道初始化幀同步階段[3]。

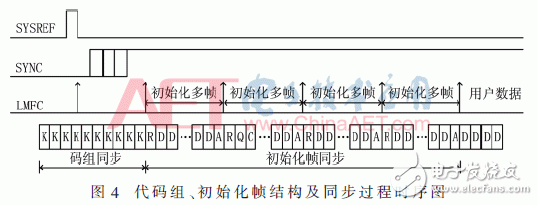

代碼組、初始化幀結構及同步過程時序如圖4。

基于JESD204B設計的數據傳輸接口

其中， /K/字符用于首先進行的代碼組同步；/R/字符標志著初始化多幀的開始；/A/字符標志著初始化多幀的結束；/Q/字符用于指示接收端，用戶所配置的信息即將開始[4]?？梢?，通過8 b/10 b編碼結合控制字不僅可以使鏈路得到正確的同步以便對齊，同時也為監控鏈路、檢查錯誤提供了一種方法。各字符定義如下：

/K/=/K28.5/；

/R/=/K28.0/；

/A/=/K28.3/；

/Q/=/K28.4/；

3.3 數據傳輸方案

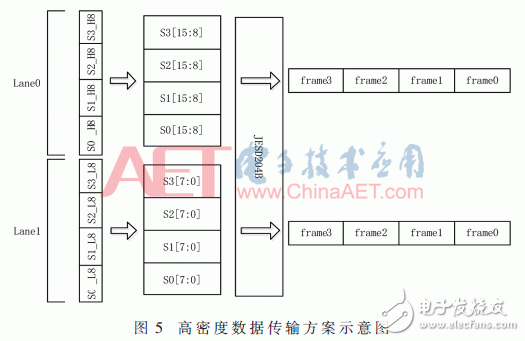

正如3.2節中討論那樣，既要兼顧采樣率又要考慮串行線上最大速率，因此采用如圖5所示的高密度傳輸方案：在發射端使用兩個通道分別傳送采樣點的高、低8位。

基于JESD204B設計的數據傳輸接口

4 實驗測試結果分析

4.1 設計框架圖

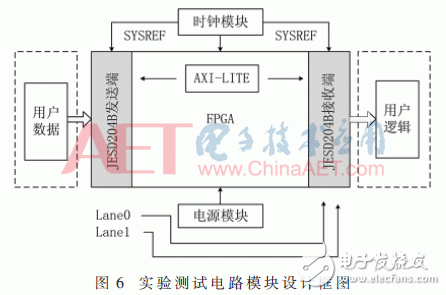

實驗采用FPGA自收發環路來驗證所設計數據傳輸接口的邏輯功能，即在發送端與接收端分別使用兩對差分的GTH高速串行收發器，信號從發送端輸出后經隔直電容再輸入至接收端，線上傳輸速率為6 Gb/s，本地時鐘與高速串行收發器的參考時鐘均為150 MHz。設計電路單板層數為8層，設計框架如圖6。

基于JESD204B設計的數據傳輸接口

4.2 測試結果

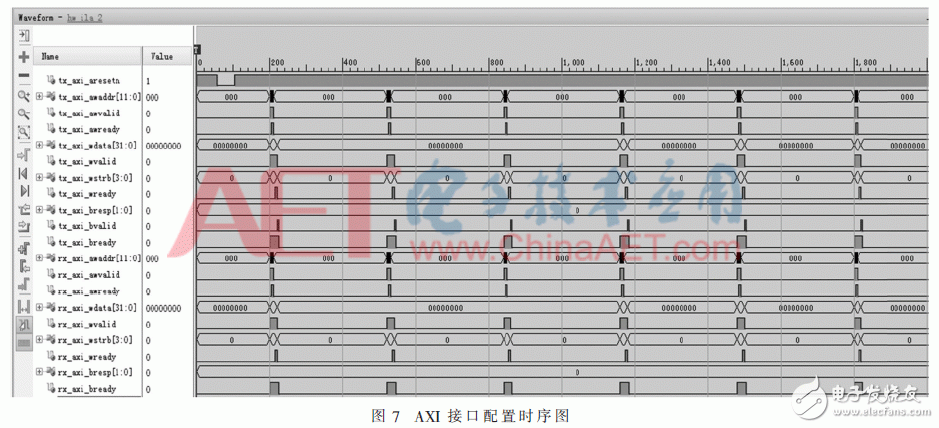

首先需要通過AXI-LITE接口分別對收發接口進行鏈路參數的配置，包括數據打包格式、鏈路選擇、同步方式等，以保證數據傳輸鏈路的正確建立，其時序如圖7。

基于JESD204B設計的數據傳輸接口

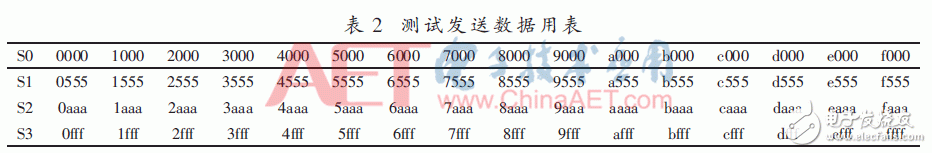

為了驗證傳輸數據的正確性與同步性，實驗選擇遞增碼作為測試碼以便發現錯誤，假設一個采樣點的位寬為16位，測試碼見表2。

基于JESD204B設計的數據傳輸接口

由于使用兩個lane分別傳輸采樣數據的高8位和低8位，而每個lane為32 bit位寬，因此在接收端得到的數據是64位。這64位數據中包含了4個樣本點的信息。故將在FPGA接收端觀察到的數據拆分成了4路，得到的是4路鋸齒波，測試結果如圖8和圖9。

基于JESD204B設計的數據傳輸接口

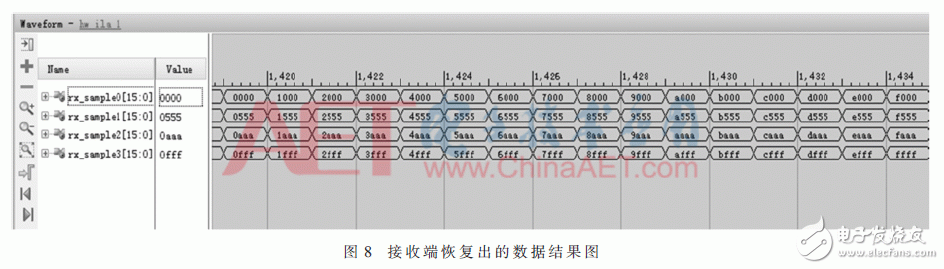

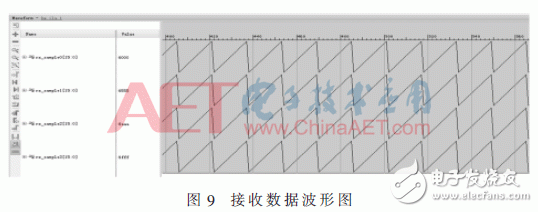

通過圖8可以看出在接收端可以準確地恢復出發送的數據，無錯碼、亂碼存在，證明了發射與接收的正確性。同時通過圖9可以看出波形是相位對齊的，說明兩個lane之間是同步的。

5 結束語

高速串行傳輸是今后高性能ADC和DAC的發展趨勢。本文通過分析串行協議JESD204B，設計了一種高速數據自收發接口，并基于Xilinx Virtex-7 FPGA 搭建實驗電路，實現了數據的高速串行收發，驗證了設計的正確性與有效性。本設計中的發射接口可以配合DAC使用，接收接口可以配合ADC使用，具有一定的工程應用價值。
