隨著使用多模數轉換器(ADC)的高速信號采集應用的復雜性提高，每個轉換器互補時鐘解決方案將決定動態范圍和系統的潛在能力。隨著新興每秒一千兆樣本(GSPS) ADC的采樣速率和輸入帶寬提高，系統的分布式采樣時鐘的能力和性能變得至關重要。以高頻測量為目標的系統解決方案，例如電氣測量儀器儀表和多轉換器陣列應用，將需要尖端的時鐘解決方案。

選擇專門的輔助時鐘解決方案對防止ADC動態范圍受限非常重要。根據目標輸入帶寬和頻率，時鐘抖動可能會反過來限制ADC的性能。轉換器的高速JESD204B串行接口的低抖動和相位噪聲、分配鏈路和對齊能力都是對優化系統性能極其重要的時鐘屬性。

支持帶JESD204B輸出ADC的多通道低抖動GHz時鐘解決方案繼續在業內激增。設計工程師問我們?cè)撊绾螢槠銰SPS ADC選擇合適的時鐘解決方案。下面就是答案和對與將時鐘解決方案與特殊ADC配對產生的技術影響相關的部分常見討論的分析。

第2或第3奈奎斯特頻率區域?qū)拵SPS ADC使用高輸入頻率需要較低的抖動和高速時鐘。時鐘抖動對ADC性能有什么影響？

由于采用GSPS ADC和直接RF采樣的系統中使用高頻率輸入信號，因此時鐘抖動對系統性能的影響越來越大。固定量的時鐘抖動可能不會對具有低頻輸入的系統性能產生限制。隨著ADC輸入頻率提高，相同固定量的時鐘抖動會對系統的信噪比(SNR)產生影響。ADC的SNR定義為信號功率或噪聲與輸入ADC的總非信號功率的對數比。

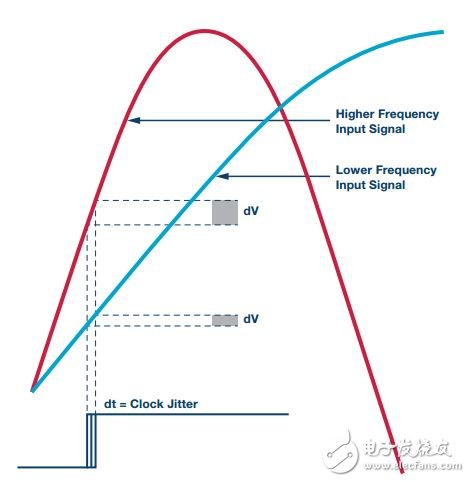

在較高頻率下對快速上升時間信號進行采樣時，具有已知量時鐘抖動的ADC采樣時刻將產生更大或更模糊的采樣電壓增量(dV)。這是因?yàn)?，高頻信號的壓擺率比低頻信號大。圖1所示為這種關系的一個示例：

?

圖1

ADC時鐘出現固定量的時鐘抖動(dt)后，更高頻率的輸入信號將具有一個更大的采樣電壓誤差dV，此誤差與更低頻率的輸入信號相關聯。這會對ADC的動態范圍能力產生直接影響。

峰峰值和rms (均方根即平方)抖動之間的區別是什么？

時鐘信號有兩類抖動會直接影響ADC的性能：隨機抖動(RJ)和確定性抖動(DJ)。確定性抖動源自一個可識別的干擾信號，其幅度大小是有界的。它由所有其他無用信號特性產生，這些特性包括串?dāng)_、電磁干擾(EMI)輻射、電源噪聲以及同步開關等周期性調制。確定性抖動在時鐘信號上將表現為雜散信號。這些無用信號還會在ADC產生的數字頻譜上表現為雜散信號。

隨機抖動的大小沒有界，而且是高斯抖動。它可由較不可預測的影響產生，例如溫度和小型半導體工藝變化。如果ADC采樣時鐘上存在足夠的隨機抖動，則可能提高數據轉換器上的噪聲頻譜密度(NSD)。將每個RJ和DJ均方根的大小(RSS)相加便可以確定全部抖動對ADC采樣時鐘的影響。

典型時鐘信號上的隨機抖動大小直方圖應為完全正常的高斯分布。抖動的任何附加確定性分量都將產生雙峰分布。通過進行大量時序測量并確定最小和最大的抖動偏差，可測量峰峰值抖動。隨著更多測量的進行，最小和最大抖動將最終繼續擴大絕對峰峰值。有效的測量必須是固定的時間和測量樣本數量。因此，絕對峰峰抖動值并不是特別有用，除非是基于標準偏差已知的高斯分布。

均方根抖動是高斯曲線內一個標準偏差的值。即使被測樣本大小增加，該值也幾乎不會變化。這也意味著，均方根抖動值比峰峰抖動值更有意義，并且更易測量。要使均方根抖動的大小有意義，總抖動必須是高斯分布。變形的高斯分布圖表示存在確定性抖動分量。如果可能，應識別出確定性抖動分量的根本原因并將其緩和或消除。

?

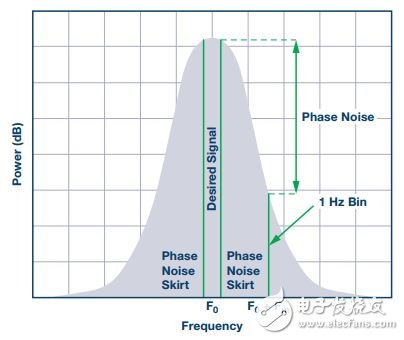

圖2

盡管一個理想時鐘信號的所有功率均應在單個頻點內，但實際的時鐘解決方案會有一些“相位噪聲波裙”大小。只有隨機抖動的時鐘信號將形成高斯分布。任何確定性抖動都將使理想的高斯分布圖變形。曲線上任意點的相位噪聲功率可從F0處的峰值到F0 + Fm處的目標頻點測得。

ADC的輸入時鐘抖動將如何降低SNR和NSD的性能？

ADC的NSD是轉換器的主要性能指標之一。NSD定義單位帶寬條件下的整個噪聲功率(在相應ADC采樣頻率(fS)采樣)。NSD是ADC的滿量程信噪比(SNRFS)與任意時鐘抖動下降和噪聲分布于頻譜的奈奎斯特帶寬(fS/2)的函數。任意采樣時間誤差都將導致噪聲信號功率的某些部分下降。
