英集芯 IP2189是一款面向 USB Type?C 端口的20W 快充物理層協議 IC

核心定位與協議支持
標準覆蓋：USB Type?C PD2.0/PD3.0（DFP，TID 6173）、QC3.0/QC2.0 Class A、華為 FCP、三星 AFC、Apple 2.4A、三星 2.0A、BC1.2；PDO 固定為 5V3A、9V2.22A、12V1.67A（20W 滿配）
核心能力：自動 Type?C 插拔 / 協議識別、內置路徑功率管（Rds (on) 典型 29mΩ）、VBUS 軟啟動、線損補償（125mV/A）、輕載低功耗 + 喚醒、多芯片并聯實現多口快充管理；IP2189_SP 額外支持光耦 / 非光耦兩種調壓方案
保護機制：OTP、OCP、OVP、CC/DP/DM 過壓保護、DP/DM 弱短路保護

電氣與封裝參數
工作電壓：3.3V～12V

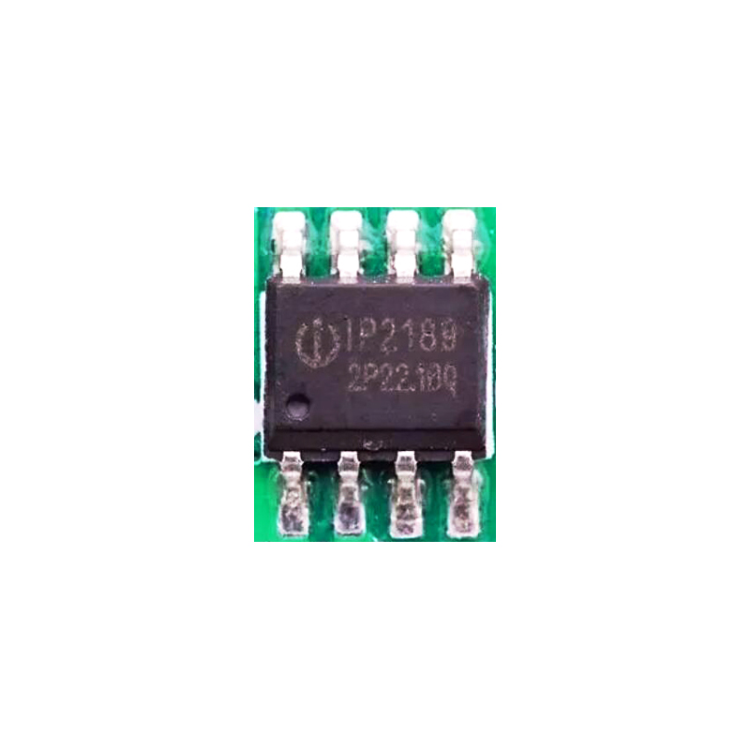

封裝：ESOP8（帶 EPAD 散熱焊盤，標準 SOP8 尺寸）
功率等級：20W
工作溫度：-40℃～115℃（環境），結溫 -40℃～150℃
典型應用：20W 旅充 / 車充、單口 / 多口 Type?C 適配器

引腳與配置要點

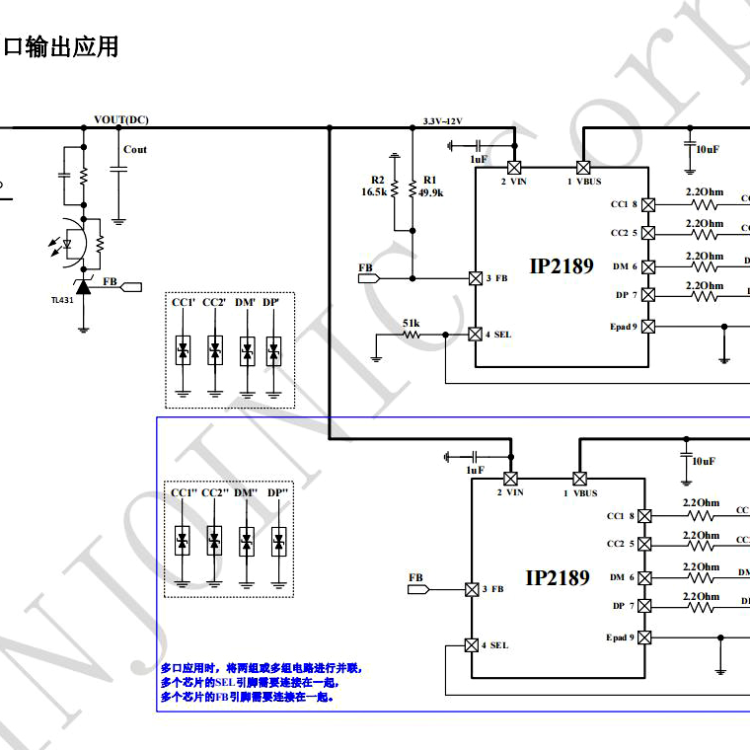

單口應用：SEL 直接接地；多口并聯時，所有 SEL 短接并通過 51kΩ 電阻接地，自動切換單 / 多口模式（多口時默認 5V 輸出，禁用快充）

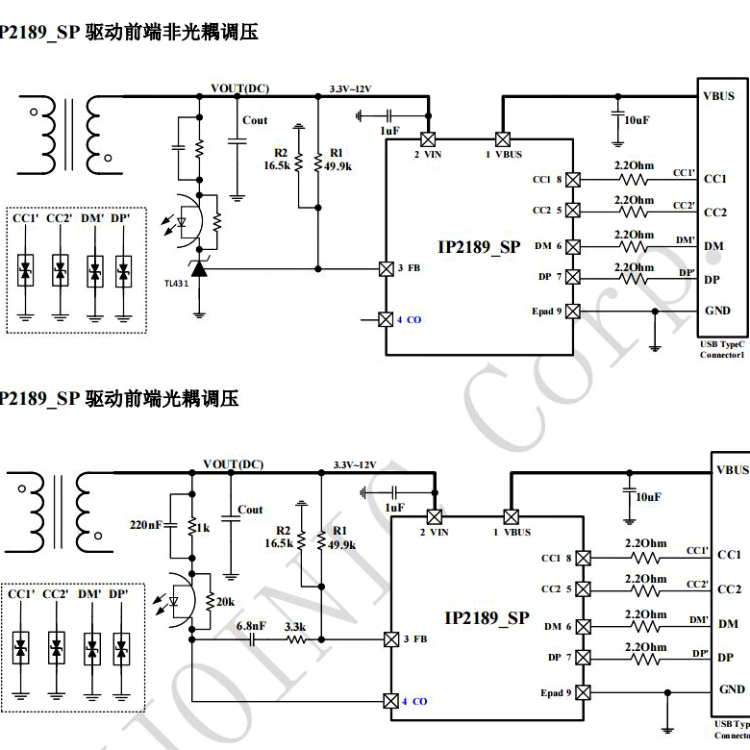

FB 引腳用于精密調壓，通過灌 / 拉電流控制輸出；光耦方案下 SP 型號的 CO 引腳接補償網絡
內置 VIN/VBUS 泄放電路，滿足 Type?C 安全放電要求

應用優勢
高度集成，外圍器件極少，BOM 成本低，PCB 面積?。?br>可與任意前級 PWM 電源芯片搭配，無需定制，縮短開發周期；
完善的保護與 ESD 能力，適合消費級快充產品量產。
