單口 USB Type?C 快充物理層（PHY）協議 IC，集成 PD3.0/PPS 等 11 類主流快充標準，支持 FB、光耦、I2C 三種控制模式，適用于適配器、移動電源、車充等 USB 輸出端口。
一、關鍵特性與協議
快充協議全兼容：USB PD2.0/3.0/PPS（TID:8104）、QC2.0/QC3.0、AFC、SCP、FCP、MTK PE+ 1.1/2.0、Apple 2.4A、Samsung 2.0A、BC1.2；自動識別設備并切換最優快充模式
工作電壓與接口：VIN 3.3V~30V；支持 100kHz–400kHz I2C；DP/DM/CC1/CC2 過壓保護、DP/DM 弱短路保護
保護機制：OVP/UVP、OCP、OTP（結溫 135℃）、NTC 溫度監測；VBUS 軟啟動、線纜壓降補償（0/62.5/125mV/A 可選）

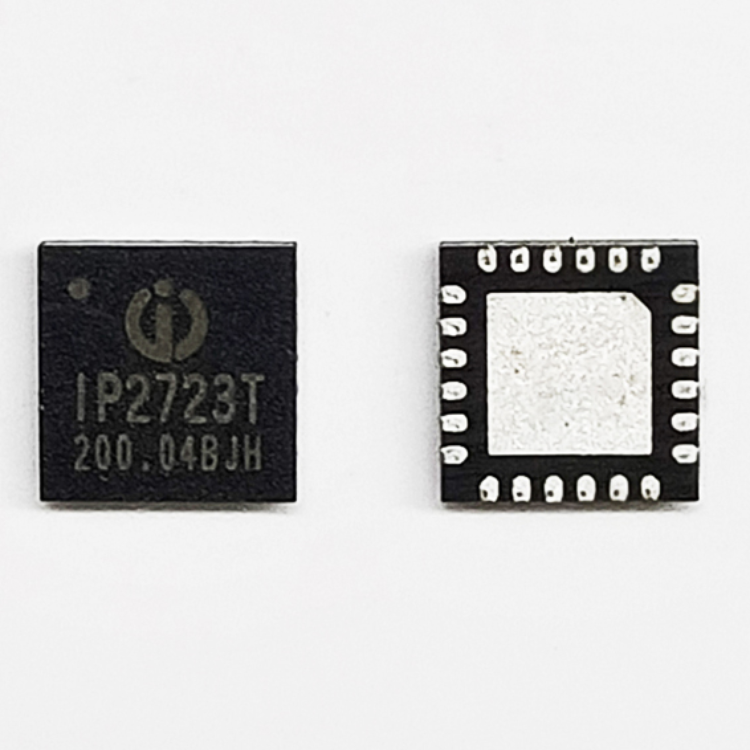

封裝：QFN24（4×4mm）
二、電氣參數（典型值 25℃）
輸入電壓 ：3~25V
靜態電流（INOR）：4mA
待機電流（ISTDBY）：1mA
OCP 檢測：6.4A（10mΩ 采樣）
工作溫度：-40℃~85℃
三、控制模式與應用

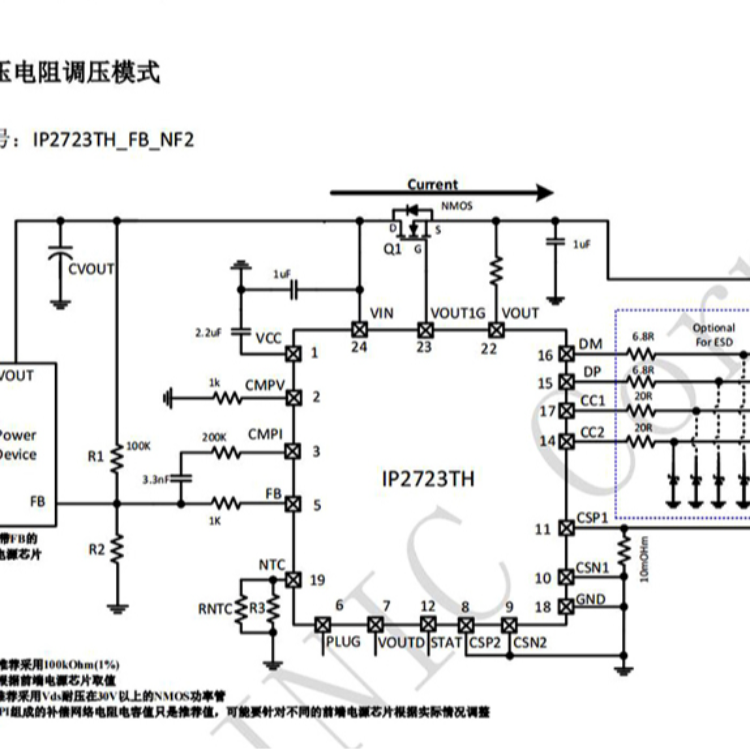

FB 模式：直接接電源芯片 FB 引腳，精準調壓（2μA / 步）
光耦模式：用于隔離電源，F(xiàn)B 接光耦陰極
I2C 模式：可與 Inno3?Pro 等配合，靈活配置參數
典型應用：AC?DC 快充頭、多口適配器、移動電源、車載充電器、Type?C 擴展塢

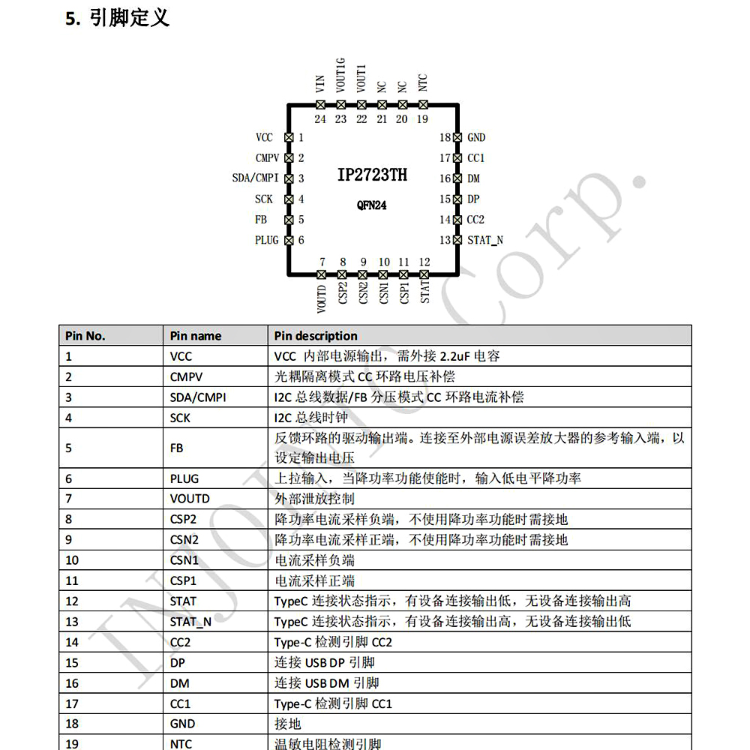

四、引腳與硬件要點
支持 CC 線協商、VBUS NMOS 控制、VOUT 放電（內置 150mA 下拉，可外接 NMOS 增強）
NTC 引腳（19 腳）輸入 20μA 電流，檢測熱敏電阻電壓實現溫度保護
外圍極簡：少量電容、電阻、NMOS 即可完成方案
