英集芯 IP2756 是面向USB Type?C 單向輸出的高集成多協議快充控制器 IC（第 5 代接口協議方案），通過 PD3.1與 UFCS 融合快充雙認證，主打適配器、車充、大功率移動電源等場景，最高支持 PD3.1 EPR 36V，可實現 140W 快充方案。

關鍵規格與協議
協議全覆蓋：PD2.0/PD3.1 SPR+EPR 36V；QC5/4+/3+/3.0/2.0（Class B 兼容）；FCP、SCP、AFC、SFCP、MTK PE+ 2.0/1.1；UFCS、Apple 2.4A、BC1.2、Samsung 2.0A；集成 VCONN 電源與開關，支持讀取 E?Marker 線纜
精細調節：電壓 10mV/step、電流 12.5mA/step，內置低端電流采樣放大器與線損補償
控制模式：光耦控制、I2C 控制雙路可選；集成 NMOS 驅動與 VDS 檢測、自動 VBUS 泄放；支持待機低功耗
耐壓與保護：DM/DP/CC 耐壓達 33V，系統耐壓支持 EPR 36V；內置 OVP/UVP/OCP/OTP（雙 NTC）、接口過壓、ESD 防護
工作條件：VIN 3~40V；環境溫度?40~120℃；結溫?40~150℃

封裝與尺寸

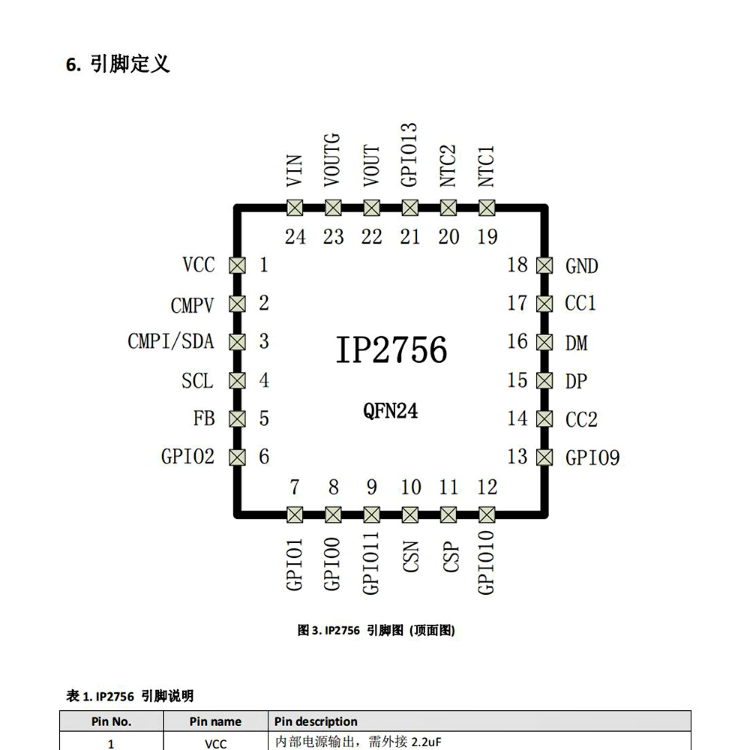

采用 QFN24 封裝（4×4mm，帶裸露焊盤 EPAD，利于散熱），外圍器件極簡，顯著縮小 PCB 面積、降低 BOM 成本。

典型應用
氮化鎵快充適配器（單 / 多口）
140W PD3.1 車充（如 2C1A 方案）
大功率移動電源 Type?C 輸出口
顯示器 / 電視等設備的 USB 快充端口

產品優勢
高集成度：單芯片替代多顆協議 / 控制 IC，外圍精簡，支持 EPR 28~36V 直出，擴展可支持 EPR 48V
強可靠性：接口耐壓與 ESD 防護提升，雙 NTC 過溫保護，內置獨立并聯穩壓器
靈活適配：光耦 + I2C 雙控制，兼容不同電源架構（反激、LLC 等）
