英集芯IP2709一款A(yù)+C 雙口快充協議 IC，面向適配器、車充等單向輸出場景，集成 Type?C PD2.0/3.0/PPS 與 QC、FCP、SCP、AFC、MTK PE + 等全主流快充；雙口同時插入自動降至 5V 輸出，單口則支持完整快充規格。

關鍵規格
輸入電壓：3V~15V；工作溫度：-40℃~+85℃；封裝：QFN24（4×4mm），MSL3
協議支持
PD：PD3.0/PPS、PD2.0；
QC：QC4+/QC4/QC3.0/QC2.0；
其他：FCP、SCP、AFC、MTK PE+2.0/1.1、Apple 2.4A、BC1.2、三星 2.0A；
支持 E?MARK 線纜識別；

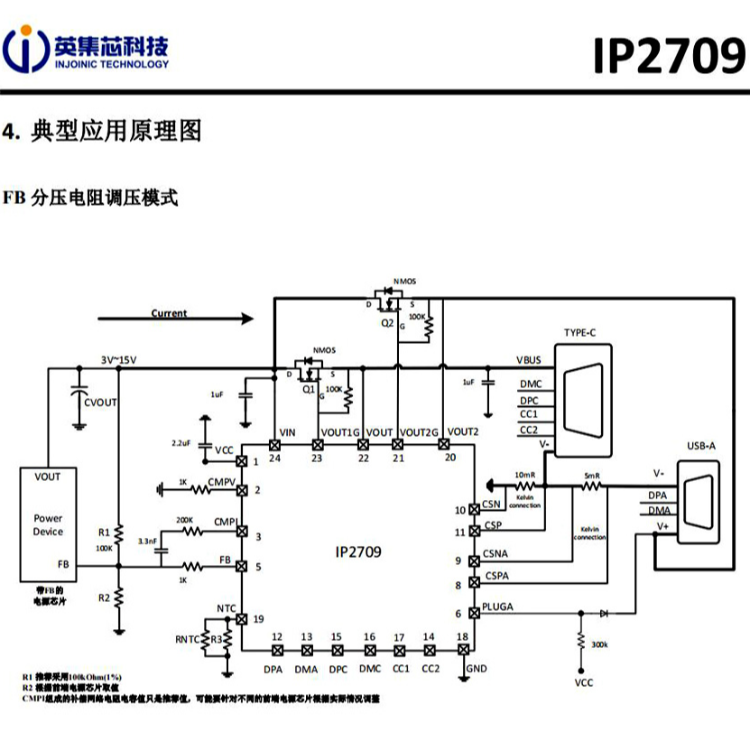

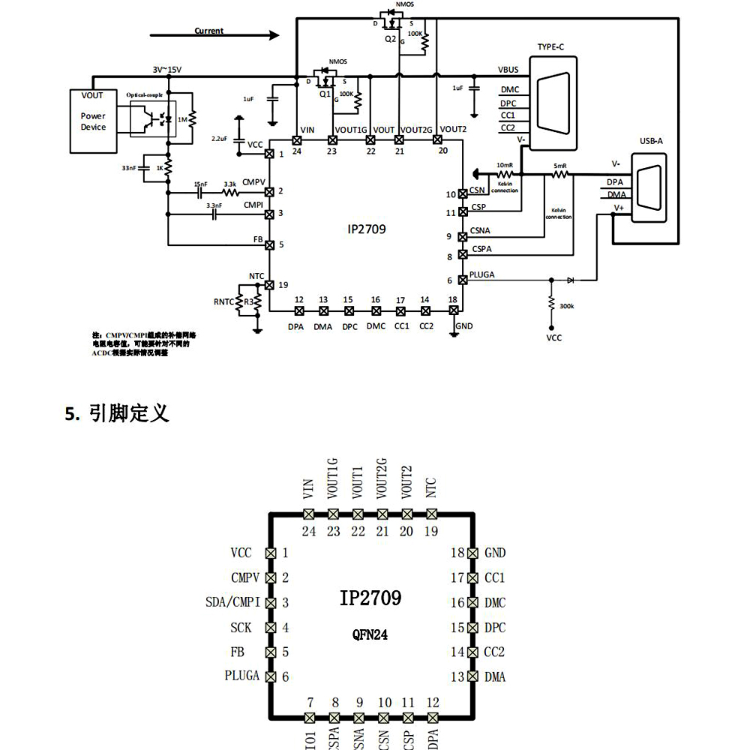

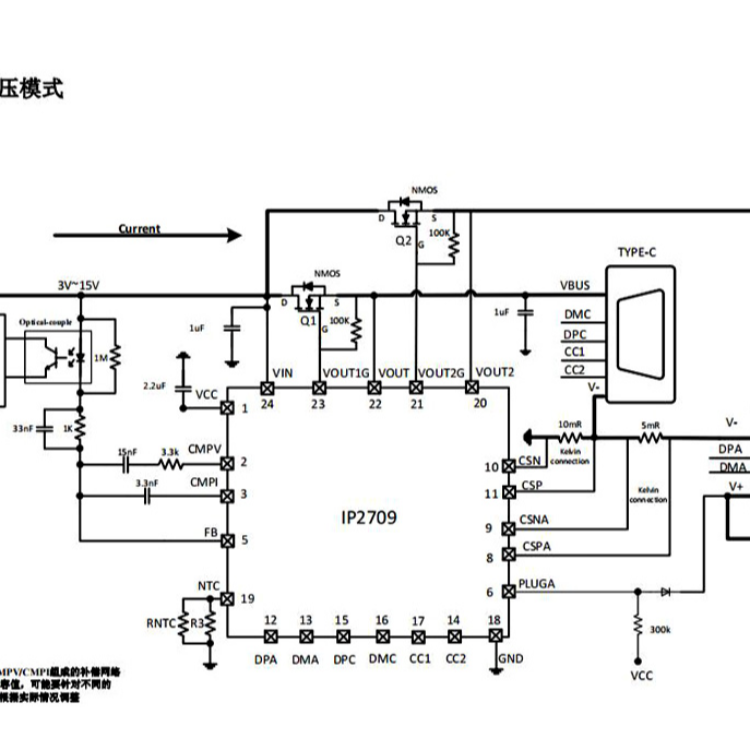

調壓與控制：支持 FB 分壓電阻模式、直接驅動光耦模式（內置 431）；I2C 接口；線補（0/62.5/125/187.5mV/A）；
功率路徑：獨立控制 USB?A/C 的 NMOS，內置泄放電路；
保護體系：過壓 / 欠壓 / 過流 / 短路；NTC 溫度保護；DP/DM/CC1/CC2 高耐壓與 ESD 防護；
典型 PDO（BF20WP）：5V/3A、9V/2.22A、12V/1.67A；PPS：3.3V~11V/1.8A；
型號后綴區分
BO：光耦模式；BF：FB 分壓模式；
20/25/30：功率等級；WP：帶 PPS；例：IP2709_BO20W（光耦、20W、無 PPS）；IP2709_BF20WP（FB、20W、帶 PPS）。

應用場景
車載充電器（1C1A 方案）
桌面 PD 快充適配器
多口快充排插

方案優勢
高集成度，外圍元件少，BOM 成本低、PCB 面積?。?br>雙口自動降 5V，避免功率沖突；
支持光耦 / FB/I2C 三種調壓，適配隔離與非隔離拓?fù)洌?br>完善的保護與線補，提升系統可靠性與充電體驗。
