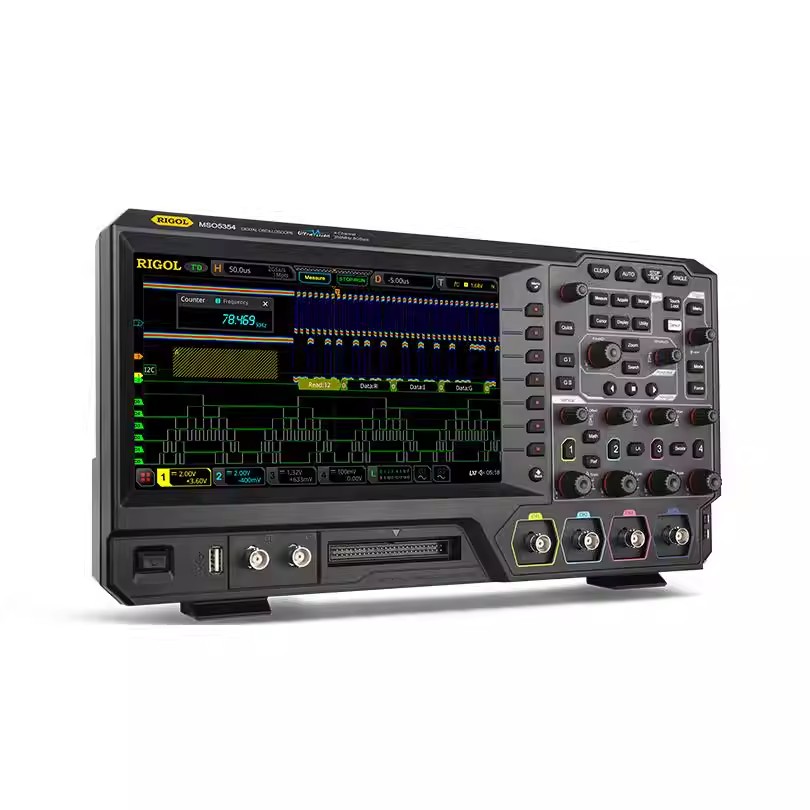

RIGOL普源MSO5204數字示波器

RIGOL普源MSO5204數字示波器產品描述
　　　系列數字示波器是基于RIGOL UltraVision II代技術的中低端數字示波器，采用9英寸多點電容觸摸屏，集7種儀器于一身。具有的采樣帶寬比和存儲深度等的性能指標，以及精巧便攜的外觀設計。高集成度的ASIC芯片組和創新性的前端無繼電器設計，有效地延長了示波器的使用壽命，降低使用成本。同時，全系列均支持通道數、帶寬、儀器功能組合和分析功能的軟件升級，可根據不同用戶群體的需求量身定制，從而幫助用戶節省預算，使用戶享受地測試支持與使用體驗。
RIGOL普源MSO5204數字示波器產品特點
　　
　　七合一集成示波器
　　
　　的采樣帶寬比
　　
　　波形捕獲率高達每秒50萬次
　　
　　全內存硬件測量
　　
　　支持多達45 萬幀硬件波形錄制分析
　　
　　便捷的Web Control遠程控制
　　
　　9英寸多點觸控電容屏
　　
　　集7種獨立儀器于一體，包括一臺示波器、一臺16 通道邏輯分析儀、一臺頻譜分析儀、一臺任意波發生器、一臺數字電壓表、一臺頻率計和累加器以及一臺協議分析儀。
　　
　　系列提供了350 MHz 帶寬下高8 GSa/s 的實時采樣率，約23 倍的采樣帶寬比使其在同級別示波器產品中占據地位，同時具備200 Mpts 的超長波形存儲深度。
　　
　　高達500,000 wfms/s 的波形捕獲率，可以快速地發現信號中存在的毛刺和其他偶發事件，從而地提高了工程師的調試效率
　　
　　同時觀察并準確測量?jī)陕奉l率相差很大的信號，全內存硬件測量可以在具有340k 個上升沿的波形中測得準確的頻率值
　　
　　硬件波形錄制功能采用了分段存儲技術，可以通過設定觸發條件實現有選擇性地捕獲和存儲用戶關注的信號，并在信號上標記時間，這樣既保證了捕獲的性，又進一步擴展了波形觀測的總時間。
　　
　　用戶只需在Web 瀏覽器的地址欄內輸入示波器的IP 地址，就可以打開Web Control 控制軟件，輕松搞定遠程控制。
　　
　　9英寸多點觸控電容屏，支持多種手勢操作，給使用者提供大限度優化地交互體驗
RIGOL普源MSO5204數字示波器選型表：

型號 模擬帶寬 模擬通道數 高實時采樣率 大存儲深度 高波形捕獲率 數字通道 內置信號源
MSO5074 70MHz 4 8GSa/s 200Mpts（選配） 500,000wfms/s 16（探頭選配） 2CH（選配）
MSO5072 70MHz 2 8GSa/s 200Mpts（選配） 500,000wfms/s 16（探頭選配） 2CH（選配）
MSO5354 350MHz 4 8GSa/s 200Mpts（選配） 500,000wfms/s 16（探頭選配） 2CH（選配）
MSO5204 200MHz 4 8GSa/s 200Mpts（選配） 500,000wfms/s 16（探頭選配） 2CH（選配）
MSO5104 100MHz 4 8GSa/s 200Mpts（選配） 500,000wfms/s 16（探頭選配） 2CH（選配）
MSO5102 100MHz 2 8GSa/s 200Mpts（選配） 500,000wfms/s 16（探頭選配） 2CH（選配）
