羅德與施瓦茨SMCV100B信號發生器

產品詳情：

羅德與施瓦茨SMCV100B信號發生器

SMCV100B信號發生器操作說明

在應用和生產中提供靈活性

SMCV100B矢量信號發生器率先成為適用于汽車電子、廣播電視、導航和無線應用的多標準平臺。R&S?SMCV100B 功能獨特，可用于從實驗室到生產以及整合不同技術的多種應用。

主要特點：

? 適用于廣播電視、導航、蜂窩和無線應用的多標準平臺

? 全軟件選件定義的矢量信號發生器，具備5"觸摸屏

? 先進的射頻信號生成概念，頻率范圍介于4kHz至7.125GHz

? 輸出功率高達+25dBm

? 調制帶寬高達240MHz

產品優勢：

&穩定性

頻率產生單元，作為信號發生器的基礎和核心，自然而然成為工程師們大開腦洞的S要對象。

今天，得益于半導體技術的不斷進步，直接合成+混頻架構的出現，讓模數概念又有了新的玩法。

采用的直接數字射頻上變頻技術來生成頻率高達2.5GHz的輸出信號。這允許在數字域中進行I/Q調制和RF信號生成，消除了傳統模擬I/Q調制器常見的I/Q不平衡誤差和LO泄漏。由于有了新概念，信號發生器的SSB相位噪聲性能非常好。模擬混頻概念用于生成2.5GHz以上的頻率。

品質保證&性價比

是能夠涵蓋5GNRFR1到7.125GHz的經濟型信號發生器，這也使其成為移動通信應用的理想選擇。 SMCV100B還可以使用 WinIQSIM2仿真軟件，該軟件支持所有常見的蜂窩和無線連接標準，包括IoT和Wi-Fi（802.11xx）等標準。

作為享譽業界的射頻專家，R&S將在射頻設計和信號分析能力表現出的價值和出色的可靠性，繼續發揚在 SMCV100B身上，支撐起新架構"直接數字合成"的技術優勢。

SMCV100B是優化現有測試系統的理想解決方案。生產部門通常都需要程度的靈活性和極快的響應時間，以生成不同標準的信號。憑借其平臺概念， SMCV100B可以完全滿足這些要求，之前用于不同標準的多個信號源現在只需一臺 SMCV100B即可代替，為未來測試系統的擴展實現成本控制。

硬實力&軟實力

更為關鍵的是， SMCV100B并不"偏科"，不管是在硬件上，還是軟件系統方面，都已經達到了一個新的高度。

SMCV100B為內部基帶信號生成提供了強大的硬件。它可以在FPGA中實時生成信號，也可以使用ARB發生器直接生成用于數字通信標準的I/Q信號。

FPGA中的實時信號生成專用于廣播標準。這種技術能夠連續和長時間不間斷地生成用于解碼的不同數據內容（音頻、視頻、數據、PRBS）的信號。這樣的長序列對于測試調諧器的性能或EMC是必需的。

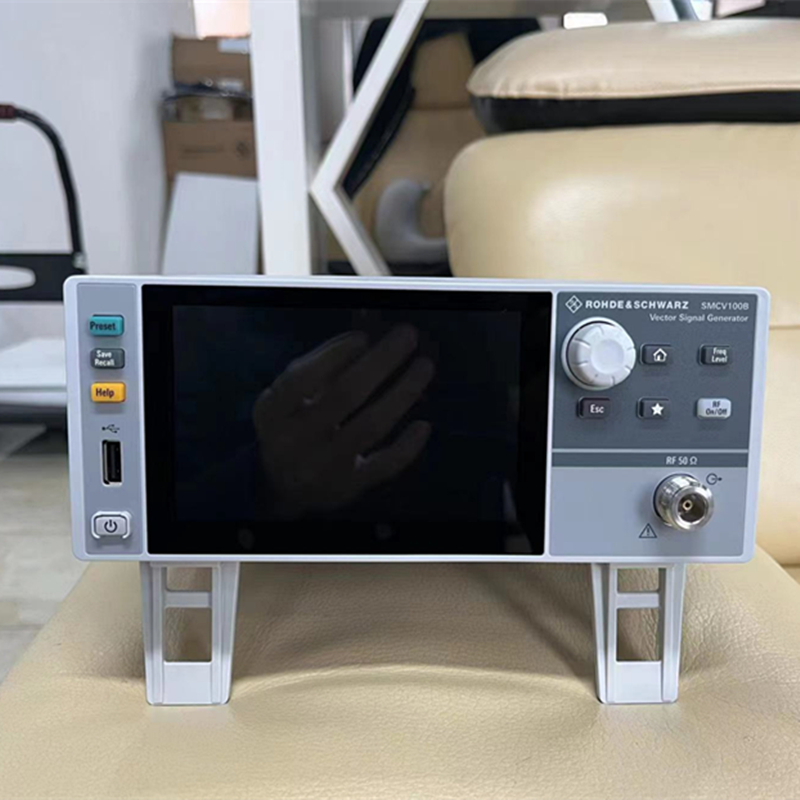

SMCV100B矢量信號發生器

選配附件：

頻率選件

SMCVB-B103：8kHz到3GHz

SMCVB-KB106：頻率擴展至6GHz

SMCVB-KB107：頻率擴展至7.125GHz

射頻選件

SMCVB-K31：高輸出功率

SMCVB-K709：低相位噪聲

矢量系統選件

SMCVB-K19：數字基帶接口

SMCVB-K511：任意波形內存擴展至512Msample

SMCVB-K512：任意波形內存擴展至1Gsample

SMCVB-K505：任意波形流

SMCVB-K519：基帶支持廣播電視標準

SMCVB-K521：基帶擴展至120MHz射頻帶寬

SMCVB-K522：基帶擴展至160MHz射頻帶寬

SMCVB-K523：基帶擴展至240MHz射頻帶寬
